E Schalldämpfer / Ausblasrohr
Besteht aus einem rechteckigen Blechkanalstück, das auf
dem Auslass des Absaugtisches oder auf dem HEPA-Satz
montiert wird.
F Auslassanschlussplatte
Für einen Anschluss des Absaugtischs an eine Rohrleitung.
Ersetzt das Auslasspanel.
G Arbeitsbeleuchtung
Beleuchtungskörper mit 9 W LED-Lampe, zu montieren an
der Rückwand.
H Bewegungssensor (nur für DraftMax Ultra)
Auf Bewegungssensor basierte Start/Stopp-Automatik, zu
montieren auf die Rückwand.
I Schweißkabelsensor (nur für DraftMax Ultra)
Metallklemme mit eingebautem Sensor, die als Start/
Stopp-Automatik funktioniert. Die Klemme ist an das
Massekabel der Schweißmaschine anzuschließen. Nur für
Schweißanwendungen geeignet.
J Montageplatte für Schraubstock
Anzuschließen auf dem Standardarbeitsgitter des
Absaugtisches (Schraubstock nicht mit inbegriffen).
K Radsatz
Besteht aus 5 Lenkrollen - wovon 2 mit Bremse -, die
unterhalb des Absaugtisches montiert werden.
L Deckel für Staubschublade (empfohlen für
Edelstahlschweißen)
Deckel zur Abdeckung der Staubschublade unterhalb der
Filterpatronen. Wird mit Plastiktüten, einer Staubmaske und
einem Paar Einweghandschuhe geliefert.
M FCC-36/PTFE (empfohlen für Schweranwendungen)
Filterpatronen aus BiCo Spinnvlies-Polyester + PTFE
Membran (2 x 18 m²).
1.4

Technische Daten

Abmessungen L x B x H
Höhenverstellung
Gewicht (ohne Optionen):
- DraftMax Basic
- DraftMax Ultra
Höchstbelastung
Verfügbare Anschlussspannungen 400V/3ph/50Hz
Leistungsaufnahme
Netzkabel
Schutzklasse
Schallpegel (gemäß ISO 3746):
- ohne Optionen
- mit Schalldämpfer
- mit Schalldämpfer und
HEPA-Satz
Filterfläche der Filterpatronen
0507060400010321/M DraftMax Basic | DraftMax Ultra
1380 x 1005 x 920 mm
920-970 mm
(im Falle von Radsatz:
feste Arbeitshöhe 950
mm)
245 kg
255 kg
200 kg
(im Falle von Radsatz:
150 kg)
480V/3ph/60Hz
600V/3ph/60Hz
2,2 kW
3 m (2 m intern, 2 m
extern) - ohne Stecker
IP 55 (nur für
Schaltkasten)
74 dB(A)
69 dB(A)
67 dB(A)
2 x 26 m²
Staubklasse
DraftMax Basic + HEPA kit
DraftMax Ultra + HEPA kit
Nur für DraftMax Ultra:
- Druckluftanschluss
- Benötigter Druck
- Benötigte Druckluftqualität
1.5

Umgebungs- und Prozessbedingungen

Prozesstemperatur:
- mind.
- Nenntemp.
- max.
Max. rel. Luftfeuchtigkeit
Für Außeneinsatz geeignet
Für weitere Produktspezifikationen siehe die
einzelnen Produktdatenblätter.
1.6

Transport der Einheit

Der Hersteller haftet für keinerlei Transportschäden nach
Ablieferung des Produkts.
2

PRODUKTBESCHREIBUNG

2.1 Komponenten
Das Produkt umfasst folgende Hauptkomponenten und
-Elementen (siehe Abb. 2.1 und Abb. 2.2):

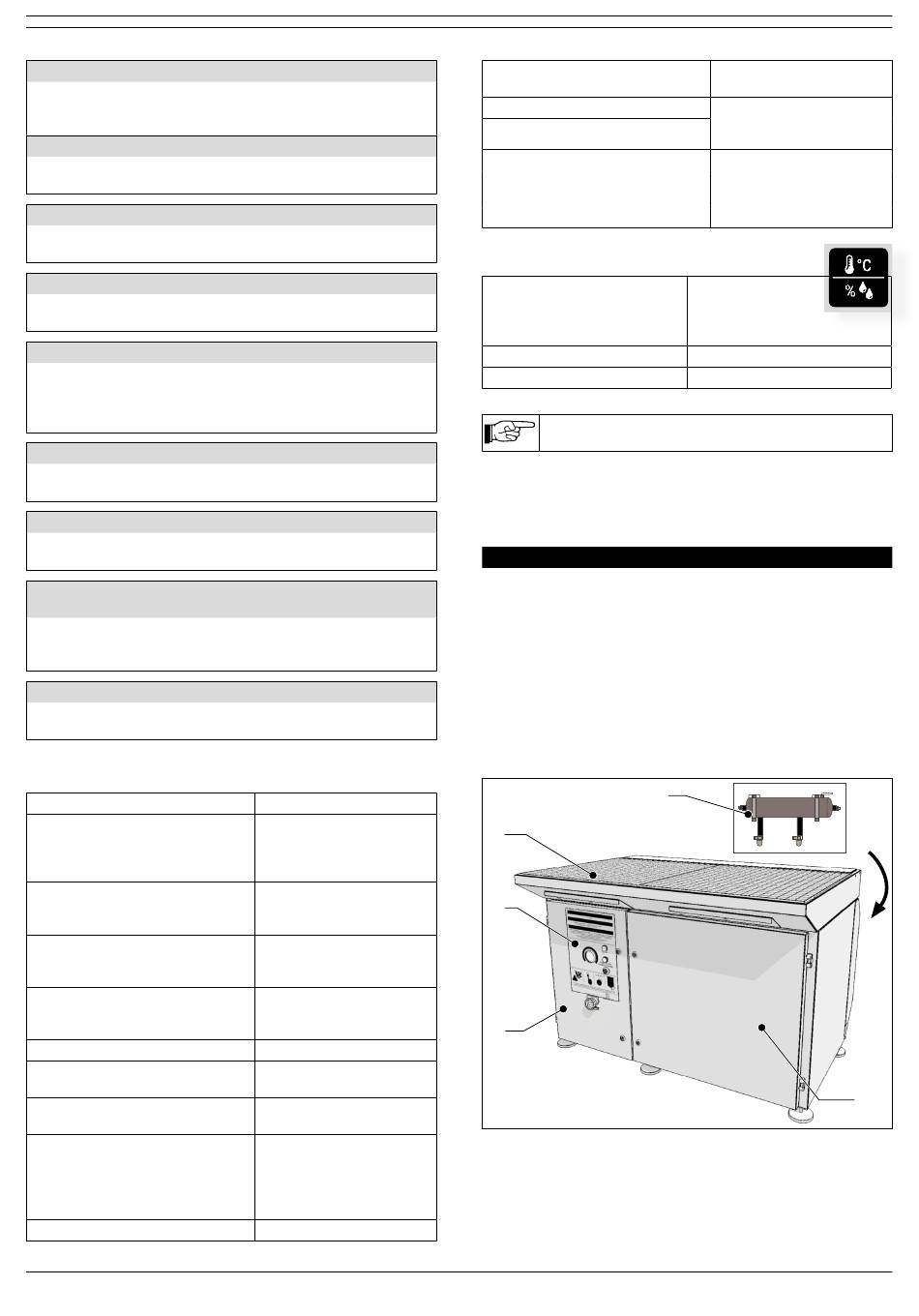

Abb. 2.1
A Arbeitsgitter (zweiteilig)
B Bedienfeld
C Linke Tür (Bedienung/Ventilator)
D Rechte Tür (Filtergehäuse)
E Drucklufttank (nur für DraftMax Ultra)
A
B
C
Abb. 2.1 Hauptbestandteile (Außenseite)
Abb. 2.2
F Vorfunkenfänger
G Staubschubladen (Vorfiltration)
H Staubschublade (Filterpatronen)
I Filterreinigungssystem (nur für DraftMax Ultra)
M (gemäß DIN EN
60335-2-69)
Schweißrauchklasse
IFA-W3 gemäß DIN EN
ISO 15012-1, Pkt. 7.2
- G 3/8" (Innengewinde)
- 5-8 bar
- trocken und ölfrei
5 °C
20 °C
40 °C
80 %
nein
E
D
