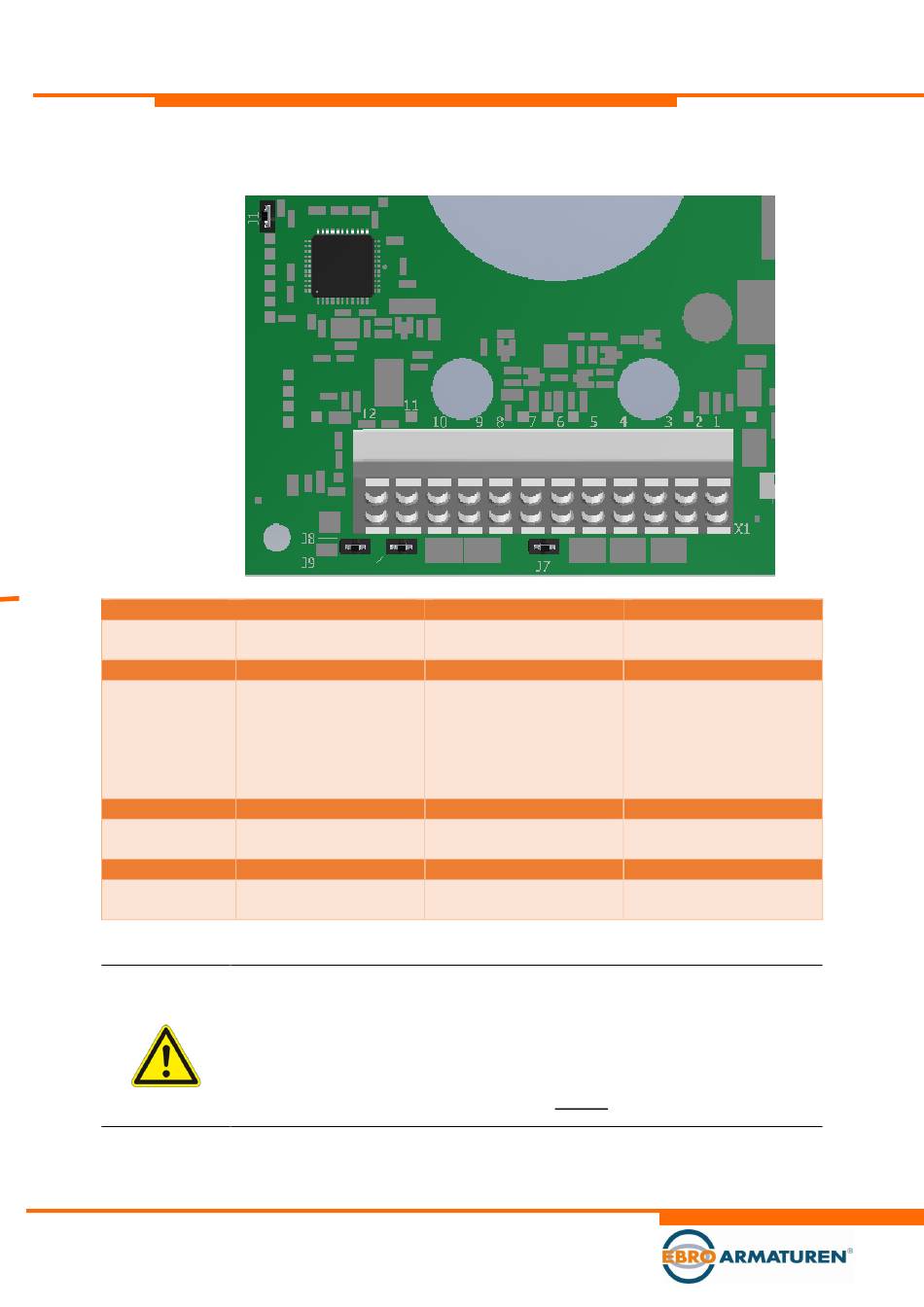

Steckbrücken
J1
+3,3V Bezug
Spannungsversorgung
Bluetooth-Modul
J7
GND Bezug für
Spannungsversorgung
Magnetventile GND
J8
Ansteuerung MV1
Ansteuerung über
IO-Link / extern
J9
Ansteuerung MV2
Ansteuerung über
IO-Link / extern
VORSICHT
Gefahr durch falsche Bedienung.
Störungen oder Beschädigung von Bauteilen.
Anschließen des SBU IO-Link darf nur durch eine Elektrofachkraft erfolgen.
Bei externem Ansteuersignal für die Magnetventile müssen die Steckbrücken J7, J8 und J9
entfernt und der Anschlussplan beachtet werden.
Seite 7 von 10
SBU IO-L
INK
Bluetooth-Modul aktiv
GND bezogen auf
Betriebsspannung GND
Ansteuerung via
IO-Link
Ansteuerung via
IO-Link
Gesetzt
Bluetooth-Modul inaktiv
Gesetzt
0V Potential für die MV-
Anschlüsse muss
separat auf die
jeweilige Klemme
(siehe Anschlussplan)
aufgelegt werden
Gesetzt
Ansteuerung erfolgt
durch externes Signal
Gesetzt
Ansteuerung erfolgt
durch externes Signal
Nicht gesetzt
Nicht gesetzt
Nicht gesetzt
Nicht gesetzt
