revolt ZX-2719-675 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Temperaturreglers für Heizen
und Kühlen, Steckdosenthermostat.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihren neuen Temperaturregler für Heizen und Kühlen,
Steckdosenthermostat optimal einsetzen können.
Lieferumfang
•
Steckdosenthermostat
•
Bedienungsanleitung
Technische Daten
Rating 230 V AC, 50/60 Hz, 16 A
Schutzklasse I Schutzleiter
Maximale Stromstärke 16 A
Maximale el. Belastung 3.680 W
Sensor-Genauigkeit ± 0,5°C
Temperatur-Messbereich 1-70°C / 34-158°F
2 x 230-V-Buchse
Anschlüsse
1 x 230-V-Stecker
Maße (Steuereinheit) 65 x 130 x 31 mm
Gewicht 660 g
Funktionsübersicht
Erhöhen-Taste
Verringern-Taste
SET-Taste (erweiterte Einstellungen)
M-Taste (Zeit Einstellungen)
Power-Status- Anzeige grün: Gerät ist eingeschaltet
Anzeige grün Anzeige aus: Gerät ist ausgeschaltet
Lastausgang- Anzeige rot: Ausgangsrelais ist verbunden
Anzeige rot Anzeige aus: Ausgangsrelais ist nicht
verbunden
Heiz-Modus
Kühlungs-Modus
PV Aktuelle Temperatur
SV Temperatureinstellung
Kundenservice:
DE : +49 (0)7631-360-350 | CH: +41 (0)848-223-300 | FR: +33 (0)388-580-202
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

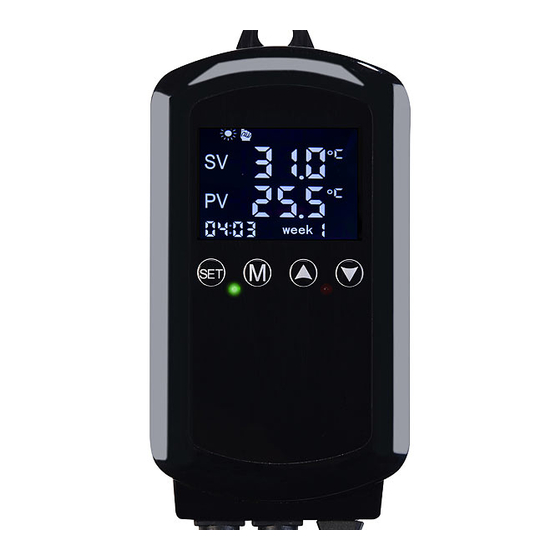

Steckdosen-Thermostat
für 2 Heiz- & Klimageräte, LED-Display, 3.680 W
Manueller Modus
Programmier-Modus
Temporärer Manueller Modus
Wochen-Anzeige
Alarm-Symbol
Inbetriebnahme
1. Verbinden Sie Ihr Thermostat mit einer geeigneten Steckdose.
2. Verbinden Sie das gewünschte Klima- oder Heizgerät mit der
230-V-Buchse Ihres Thermostats.
3. Schalten Sie das Klima- oder Heizgerät im gewünschten
Modus ein.
Temperatur einstellen
Drücken Sie die Pfeil nach oben- bzw. Pfeil nach unten-Taste,
um die gewünschte Temperatur einzustellen. Die Position SV
beginnt im Display zu blinken. Die vorgenommenen
Einstellungen werden nach 5 Sekunden gespeichert, die
Position SV blinkt nicht mehr im Display.
Heizmodus
Wenn die aktuelle Temperatur niedriger ist als die eingestellte
Temperatur, ist das Ausgangsrelais verbunden und die
Statusanzeige leuchtet rot.
Wenn die aktuelle Temperatur höher ist als die eingestellte
Temperatur bzw. gleich ist, ist das Ausgangsrelais nicht
verbunden und die Statusanzeige ist aus.
Kühlungsmodus
Wenn die aktuelle Temperatur höher ist als die eingestellte
Temperatur, ist das Ausgangsrelais verbunden und die
Statusanzeige leuchtet rot.
Wenn die aktuelle Temperatur niedriger ist als die eingestellte
Temperatur bzw. gleich ist, ist das Ausgangsrelais nicht
verbunden und die Statusanzeige ist aus.
Fehler und Alarmfunktion
1. Heizmodus:
Ein Alarmsignal ertönt, wenn die Temperatur um mindestens
3°C (6°F) höher ist als die eingestellte Temperatur (SV).
2. Kühlungsmodus:
Ein Alarmsignal ertönt, wenn die Temperatur um mindestens
3°C (6°F) niedriger ist als die eingestellte Temperatur (SV).
Bedienungsanleitung – Seite 1
Erweiterte Einstellungen
Halten Sie die SET-Taste 3 Sekunden lang gedrückt, um die
erweiterten Einstellungen vorzunehmen. Drücken Sie die SET-
Taste kurz, um zwischen den verschiedenen Bereichen zu
wechseln.
Der blinkende Punkt zeigt den aktuell ausgewählten Bereich an.
Drücken Sie die Pfeil nach oben- bzw. Pfeil nach unten-Taste,
um den jeweiligen Wert anzupassen.
Nach 5 Sekunden wird der Wert gespeichert und das Menü
verlassen.
Übersicht über die erweiterten Einstellungen
Display
Einstellung
Symbol
Sensor Anzeige
A1 Temperaturunter- 1°C-6°C
schied
Temperatur
A2 +/-5°C
Korrekturbereich
Kühlungs- und 01=heizen
A3
Heiz-Modus 00=kühlen
A4 Unveränderbare Standard-Einstellung
A5 Sensorauswahl 01=Einzelsensor
oberer Grenzwert
A6
Sensor 1
unterer Grenzwert
A7 1-10°C
Sensor 1
Alarm- 00=aus
A8
Einstellungen 01=ein
88=Anzeige
Werkseinstellun-
00=Setzen der
A09 gen
Werkseinstellun-
wiederherstellen
gen
Zeit programmieren
Halten Sie die M-Taste gedrückt, um in den Programmier-Modus
zu gelangen. Drücken Sie die M-Taste um Stunden, Minuten
und Temperatur jeweils für Arbeits- und Ruhetage einzustellen.
Verwenden Sie die Pfeil nach oben- bzw. Pfeil nach unten-
Taste, um den Wert anzupassen. Wählen Sie zwischen den
Einstellungen 5+2 (Standard, 5 Arbeitstage und 2 Ruhetage),
6+1 (6 Arbeitstage und ein Ruhetag) oder 7 (jeden Tag gleich).
Stellen Sie für die 5+2 Einstellung über WEEK5 die Arbeitstage
und über WEEK2 die Ruhetage ein. Bei der Einstellung 6+1
wählen Sie mit WEEK6 die Arbeitstage und mit WEEK1 den
Ruhetag. Bei der Einstellung 7 steht WEEK7 für alle Tage.
© REV5 – 25.05.2021 – LW/BS/EX:JaW//JR
ZX-2719-675
