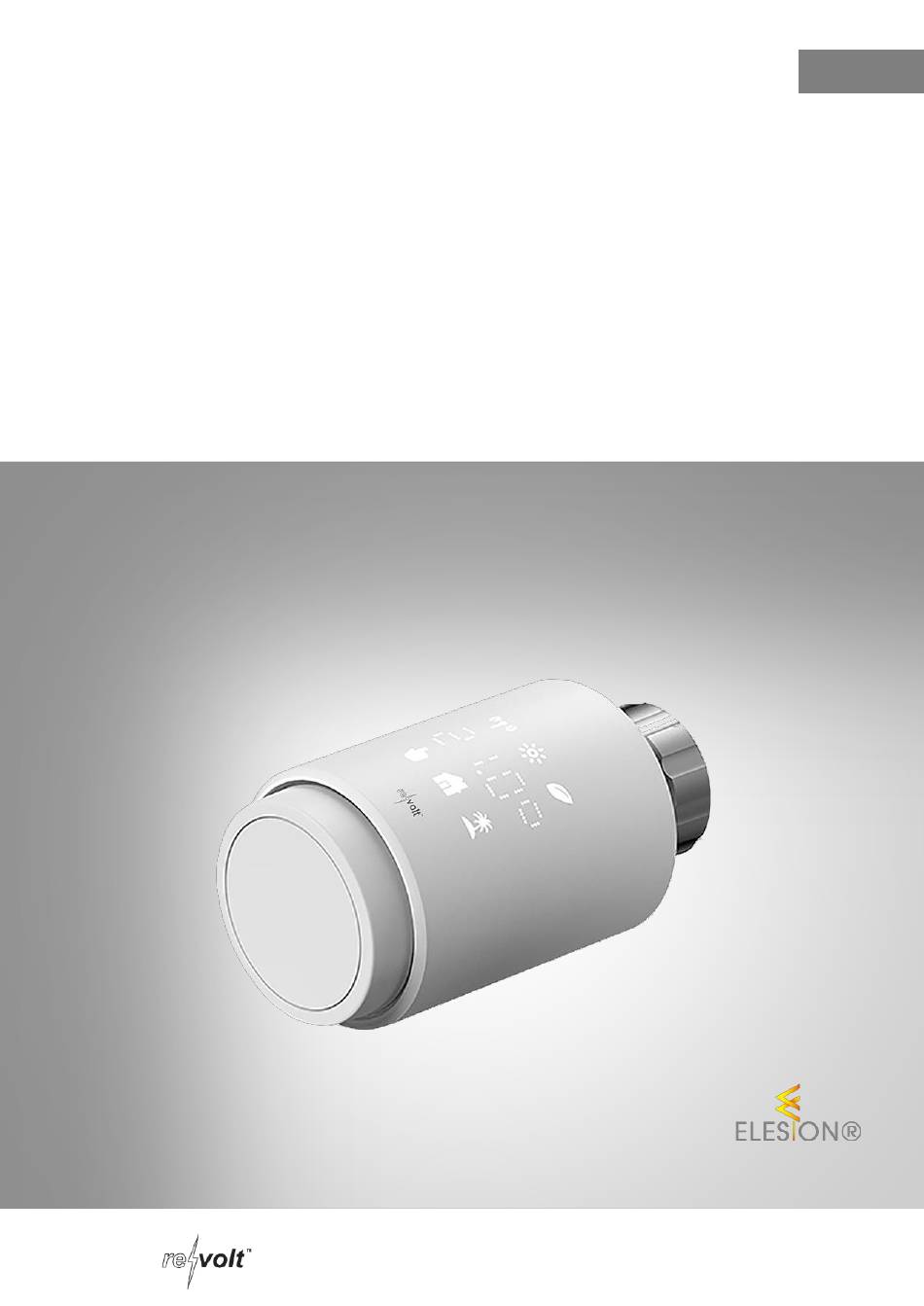

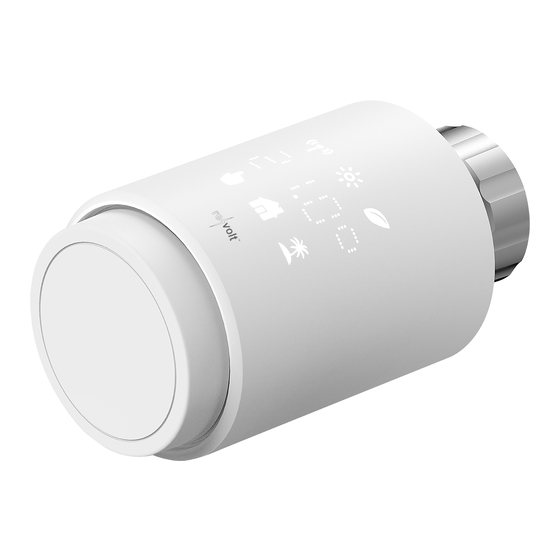

- Seite 1 Smartes Heizkörper-Thermostat programmierbar, mit LED-Display, WLAN und weltweiter App- Steuerung Bedienungsanleitung ZX-5489-675...
- Seite 2 Modus-Auswahl ......................17 Einstellungen ........................17 Wohlfühltemperatur (1) einstellen ................18 Temperaturkorrektur (2) einstellen ................18 Urlaubsmodus (3) einstellen ..................18 Energiespartemperatur (5) einstellen ................. 18 Erkennung für offenes Fenster (6) einstellen .............. 18 Geräte-Einstellungen ...................... 18 revolt – www.revolt-power.de...
- Seite 3 Datenschutz ........................18 Technische Daten ......................19 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. revolt – www.revolt-power.de...
- Seite 4 Heizkörper-Thermostat und Ihrem Mobilgerät herstellen kann. Ihr Thermostat ist kom- patibel zu den Apps ELESION sowie Tuya Smart und Smart Life. Wir empfehlen für die Steuerung die kostenlose App ELESION. ELESION: Scannen Sie einfach den QR-Code, um eine Übersicht weiterer ELESION-Produkte aufzurufen. revolt – www.revolt-power.de...
- Seite 5 • Achten Sie beim Einsetzen der Batterie unbedingt auf die richtige Polarität. Eine falsch eingesetzte Batterie kann zur Zerstörung des Geräts führen – Brandgefahr! • Die ideale Lagertemperatur von Batterien beträgt 10 – 20 °C. Vermeiden Sie am Lager- ort direkte Sonneneinstrahlung. revolt – www.revolt-power.de...
- Seite 6 Hiermit erklärt PEARL GmbH, dass sich das Produkt ZX-5489-675 in Übereinstimmung mit der Funkanlagen-Richtlinie 2014/53/EU, der RoHS-Richtlinie 2011/65/EU + (EU)2015/863 und der EMV-Richtlinie 2014/30/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-5489 ein. revolt – www.revolt-power.de...
- Seite 7 Produktdetails Heizungs-Gewindeanschluss Multifunktions-Drehschalter Komfort-Modus-Anzeige Gehäuse (abnehmbar) WLAN-Status-Anzeige ECO-Modus-Anzeige Temperatur-Anzeige Anzeige für automatischem Modus Anzeige für manuellen Modus Urlaubs-Modus-Anzeige revolt – www.revolt-power.de...
- Seite 8 InS mit einer umlaufenden Anzeige auf und das Thermostat vibriert leicht, während der Regler für das Heizungsventil zurückfährt. Das Display wechselt anschließend die Anzeige zu AdA (ohne umlaufende Anzeige) und das Thermostat ist bereit zur Installation. 1. Entfernen das das alte manuelle Thermostat. revolt – www.revolt-power.de...
- Seite 9 / nicht klemmt. 2. Montieren Sie das Thermostat direkt auf das Ventil und drehen Sie den Feststell-Ring mit einem maximalen Drehmoment von 5 Nm im Uhrzeigersinn fest. Richtigen Sie dabei das Display dabei nach oben aus. revolt – www.revolt-power.de...
- Seite 10 Installation über den Kerben an Ihrem Ventil befin- den sollten. 3. Fixieren Sie anschließend den Adapter mithilfe der mitgelieferten Schaube samt Mutter. 4. Schrauben Sie das Thermostat auf und drehen Sie den Feststell-Ring dabei mit einem maximalen Drehmoment von 5 Nm im Uhrzeigersinn fest. revolt – www.revolt-power.de...
- Seite 11 Installation über den Kerben an Ihrem Ventil befin- den sollten. Installation am Gewinde Danfoss RA 1. Stellen Sie sicher, dass sich die Markierungen an Ihrem Ventil gegenüber liegen und sich das Heizungsventil (C) ausgefahren ist und sich eindrücken lässt / nicht klemmt. revolt – www.revolt-power.de...
- Seite 12 Achten Sie bei der Installation darauf, dass sich im äußeren Adapterring Einker- bungen befinden, die sich bei Installation über den Kerben an Ihrem Ventil befin- den sollten. 3. Fixieren Sie anschließend den Adapter mithilfe der mitgelieferten Schaube samt Mutter. 4. Schrauben Sie das Thermostat auf. revolt – www.revolt-power.de...
- Seite 13 ECO-Temperatur (8) im Display des Thermostats auf. Fehler-Anzeigen Anzeige Problem Lösung Niedrige Batteriefüllstand Batterien austauschen Installation und Heizungsventil Ventilantrieb schwergängig überprüfen Stellen Sie den festen Sitz des Stellbereich zu groß Thermostats sicher Einstellbereich zu klein Bitte prüfen Sie, ob das Ventil klemmt revolt – www.revolt-power.de...
- Seite 14 Die Registrierung in der App erfolgt per Email-Adresse. Eine genaue Erklärung des Registrierungs-Vorgangs sowie eine allgemeine Übersicht der App finden Sie online auf der Startseite von www.elesion.com. Die allgemeine Übersicht können Sie durch das Scannen des folgenden QR- Codes auch direkt aufrufen. revolt – www.revolt-power.de...
- Seite 15 Sie den gewünschten Gerätenamen ein. So ist es später eindeutig zuordenbar. Tippen Sie dann im Eingabefenster auf Fertig. 11. Tippen Sie unten auf Fertig. Das Thermostat wird Ihrer Geräteliste hinzugefügt. Sie ge- langen zur Steuerseite des Geräts. revolt – www.revolt-power.de...
- Seite 16 1. Tippen Sie in der Geräteliste (Mein-Zuhause-Tab) auf Ihr Thermostat. Die Steuerseite wird aufgerufen. 2. Steuern Sie Ihr Thermostat, indem Sie auf das entsprechende Symbol tippen. Zurück Modus-Auswahl Gerätename Geräte-Einstellungen Temperatur-Einstellhilfe Eingestellte Temperatur Pfeil-Taste für schrittweise Pfeil-Taste für schrittweise Temperatur-Absenkung Temperatur-Erhöhung Raum-Temperatur ECO-Modus-Direktwahl Thermostat-Steuerseite Komfort-Modus-Direktwahl Einstellungen Protokoll revolt – www.revolt-power.de...
- Seite 17 • Schnelles Aufheizen Den ECO- sowie Komfort-Modus können Sie auf der Steuerseite auch direkt über die ent- sprechende Direktauswahl einstellen. Einstellungen Wohlfühltemperatur Energiespartemperatur Temperaturkorrektur Offenes Fenster Urlaubsmodus Kindersicherung aktivieren / Frostschutz aktivieren/deaktivieren deaktivieren Heizung pausieren / fortführen revolt – www.revolt-power.de...
- Seite 18 FAQ & Rückmeldung FAQs aufrufen und Feedback senden Für direkten Zugriff auf das Thermostat Zum Startbildschirm hinzufügen vom Startbildschirm Ihres Mobilgeräts Informationen zur Firmware-Version, mit Firmware-Update Option für automatisches Update Das Gerät entfernen Thermostat aus der App löschen revolt – www.revolt-power.de...
- Seite 19 2x Batterie Typ AA / Mignon (1,5 Volt DC) Standard 802.11b/g/n Band 2,4 GHz WLAN 2.400 – 2.483,5 MHz Funkfrequenz Sendeleistung max. 19,5 dBm Schutzart IP20 Maße (Ø x H) 57 x 100 mm Gewicht 140 g revolt – www.revolt-power.de...
- Seite 20 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 16.11.2023 – JvdH/GW//MF revolt – www.revolt-power.de...
- Seite 21 Thermostat programmable connecté pour chauffage Mode d'emploi ZX-5489-675...
- Seite 22 Régler le mode Vacances (3) ..................18 Régler la température d'économie d'énergie (2) ............18 Régler la détection pour fenêtre ouverte (6) ............... 18 Réglages de l'appareil ....................18 Protection des données ....................19 Caractéristiques techniques ................... 19 revolt – www.re-volt.fr...
- Seite 23 Votre thermostat est compatible avec les applications ELESION, Tuya Smart et Smart Life. Nous recommandons l'application gratuite ELESION. ELESION : Scannez le code QR pour accéder à une vue d'ensemble des autres produits ELESION. revolt – www.re-volt.fr...
- Seite 24 Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. Sous réserve de modification et d’erreur ! revolt – www.re-volt.fr...
- Seite 25 Veillez à respecter la polarité lors de l'insertion des piles. Un mauvais sens d'insertion des piles peut endommager l'appareil – Risque d’incendie ! La température idéale de stockage des piles se situe entre 10 et 20°C. Évitez un lieu de stockage sujet au rayonnement direct du soleil. revolt – www.re-volt.fr...
- Seite 26 à disposition sur le marché d'équipements radioélectriques. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. revolt – www.re-volt.fr...
- Seite 27 Raccord fileté pour chauffage Commutateur rotatif multifonction Voyant du mode Confort Boîtier (amovible) Voyant de statut wifi Voyant du mode ECO Affichage de la température Voyant du mode Automatique Voyant du mode Manuel Voyant du mode Vacances revolt – www.re-volt.fr...
- Seite 28 L'écran bascule ensuite à l'affichage AdA (sans voyant circulaire) et le thermostat est prêt à être installé. 1. Retirez l'ancien thermostat manuel. revolt – www.re-volt.fr...
- Seite 29 1. Assurez-vous que la vanne de chauffage (C) est sortie et qu'elle peut être enfoncée / ne se bloque pas. 2. Installez le thermostat directement sur la vanne, puis vissez la bague de fixation dans le sens des aiguilles d'une montre avec un couple maximal de 5 Nm. Orientez l'écran vers le haut. revolt – www.re-volt.fr...
- Seite 30 3. Fixez ensuite l'adaptateur à l'aide de la vis et de l'écrou fournis. 4. Vissez le thermostat en vissant la bague de fixation dans le sens des aiguilles d'une montre avec un couple maximal de 5 Nm. revolt – www.re-volt.fr...
- Seite 31 Installation sur filetage Danfoss RA 1. Assurez-vous que les marques de votre vanne se trouvent face à face et que la vanne de chauffage (C) est sortie et peut être enfoncée / ne se bloque pas. revolt – www.re-volt.fr...
- Seite 32 Lors de l'installation, veillez à ce que la bague extérieure de l'adaptateur comporte des encoches qui, lors de l'installation, doivent se trouver au-dessus des encoches de votre vanne. 3. Fixez ensuite l'adaptateur à l'aide de la vis et de l'écrou fournis. 4. Vissez le thermostat. revolt – www.re-volt.fr...
- Seite 33 Entraînement de la vanne Vérifier l'installation et la vanne pour difficile chauffage Assurez-vous que le thermostat soit Plage de réglage trop étendue bien fixé Vérifiez que la vanne n'est pas Plage de réglage trop petite bloquée revolt – www.re-volt.fr...
- Seite 34 NOTE : Si vous ne disposez pas encore d'un compte ELESION, créez-en un. L'inscription dans l'application s'effectue par adresse mail. Vous trouverez une description détaillée de la procédure d'enregistrement ainsi qu'un aperçu de l'application sous l'adresse www.pearl.fr/support/notices. revolt – www.re-volt.fr...
- Seite 35 Dans la fenêtre de saisie, appuyez ensuite sur Terminer. 11. Appuyez en bas de l’écran sur Terminer. Le thermostat est ajouté à votre liste d'appareils. Vous accédez à la page de commande de l'appareil. revolt – www.re-volt.fr...
- Seite 36 Touche fléchée pour diminution Touche fléchée pour augmentation progressive de la température progressive de la température Température de la pièce Sélection directe du mode ECO Page de commande du thermostat Sélection directe du mode Confort Réglages Historique revolt – www.re-volt.fr...
- Seite 37 Réglages Température de confort Température d'économie d'énergie Température de correction Fenêtre ouverte Mode Vacances Activer/Désactiver la sécurité enfant Activer/Désactiver la protection antigel Mettre en pause / Poursuivre le chauffage revolt – www.re-volt.fr...
- Seite 38 Pour accès direct au thermostat à partir de Ajouter à l'écran d'accueil l'écran d'accueil de votre appareil mobile Informations sur la version du firmware, Mise à jour du firmware avec option de mise à jour automatique Supprimer l'appareil Supprimer le thermostat de l'application revolt – www.re-volt.fr...
- Seite 39 2 piles AA (1,5 V DC) Standard 802.11b/g/n Bande 2,4 GHz Réseau Internet sans 2400 – 2483,5 MHz Fréquence radio Puissance Max. 19,5 dBm d'émission Indice de protection IP20 Dimensions (Ø x H) 57 x 100 mm Poids 140 g revolt – www.re-volt.fr...
- Seite 40 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV2 – 16.11.2023 – JvdH/GW//MF revolt – www.re-volt.fr...
