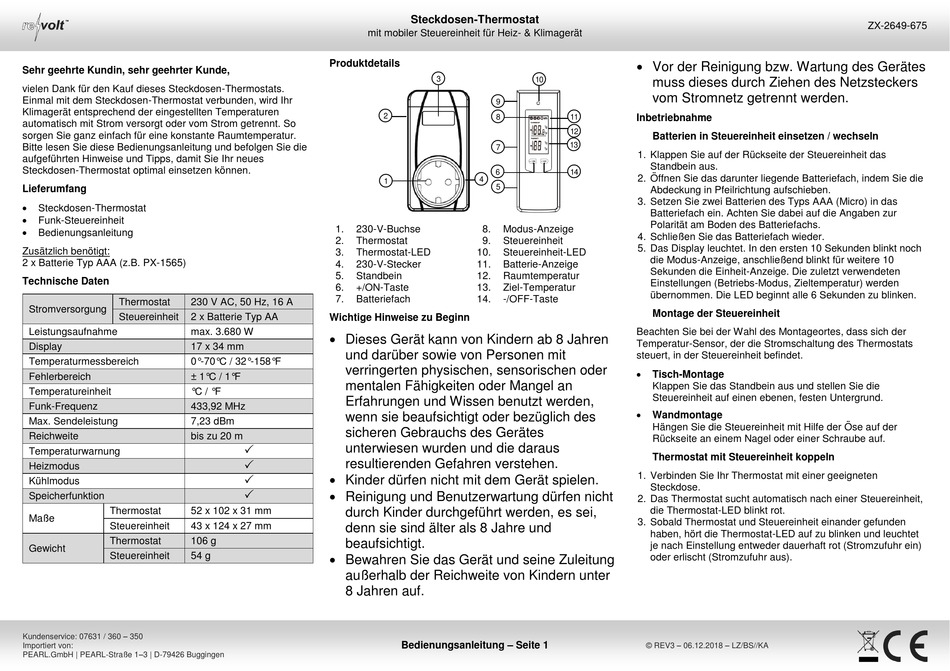

revolt ZX-2649 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Steckdosen-Thermostats.
Einmal mit dem Steckdosen-Thermostat verbunden, wird Ihr
Klimagerät entsprechend der eingestellten Temperaturen
automatisch mit Strom versorgt oder vom Strom getrennt. So
sorgen Sie ganz einfach für eine konstante Raumtemperatur.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihr neues
Steckdosen-Thermostat optimal einsetzen können.
Lieferumfang
•
Steckdosen-Thermostat
•
Funk-Steuereinheit
•
Bedienungsanleitung
Zusätzlich benötigt:
2 x Batterie Typ AAA (z.B. PX-1565)
Technische Daten
Thermostat 230 V AC, 50 Hz, 16 A
Stromversorgung
Steuereinheit 2 x Batterie Typ AA
Leistungsaufnahme max. 3.680 W
Display 17 x 34 mm
Temperaturmessbereich 0°-70°C / 32°-158°F
Fehlerbereich ± 1°C / 1°F
Temperatureinheit °C / °F
Funk-Frequenz 433,92 MHz
Max. Sendeleistung 7,23 dBm
Reichweite bis zu 20 m
Temperaturwarnung
Heizmodus
Kühlmodus
Speicherfunktion
Thermostat 52 x 102 x 31 mm
Maße
Steuereinheit 43 x 124 x 27 mm
Thermostat 106 g
Gewicht
Steuereinheit 54 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Steckdosen-Thermostat
mit mobiler Steuereinheit für Heiz- & Klimagerät
Produktdetails
2
1
1. 230-V-Buchse
2. Thermostat
3. Thermostat-LED
4. 230-V-Stecker
5. Standbein
6. +/ON-Taste
7. Batteriefach
Wichtige Hinweise zu Beginn
• Dieses Gerät kann von Kindern ab 8 Jahren
und darüber sowie von Personen mit
verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an
Erfahrungen und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Gerätes
 unterwiesen wurden und die daraus
resultierenden Gefahren verstehen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht

durch Kinder durchgeführt werden, es sei,
denn sie sind älter als 8 Jahre und
beaufsichtigt.
• Bewahren Sie das Gerät und seine Zuleitung
außerhalb der Reichweite von Kindern unter
8 Jahren auf.
Bedienungsanleitung – Seite 1
3 10
9
8 11
12
13
7
6 14
4
5
8. Modus-Anzeige
9. Steuereinheit
10. Steuereinheit-LED
11. Batterie-Anzeige
12. Raumtemperatur
13. Ziel-Temperatur
14. -/OFF-Taste
• Vor der Reinigung bzw. Wartung des Gerätes
muss dieses durch Ziehen des Netzsteckers
vom Stromnetz getrennt werden.
Inbetriebnahme
Batterien in Steuereinheit einsetzen / wechseln
1. Klappen Sie auf der Rückseite der Steuereinheit das
Standbein aus.
2. Öffnen Sie das darunter liegende Batteriefach, indem Sie die
Abdeckung in Pfeilrichtung aufschieben.
3. Setzen Sie zwei Batterien des Typs AAA (Micro) in das
Batteriefach ein. Achten Sie dabei auf die Angaben zur
Polarität am Boden des Batteriefachs.
4. Schließen Sie das Batteriefach wieder.
5. Das Display leuchtet. In den ersten 10 Sekunden blinkt noch
die Modus-Anzeige, anschließend blinkt für weitere 10
Sekunden die Einheit-Anzeige. Die zuletzt verwendeten
Einstellungen (Betriebs-Modus, Zieltemperatur) werden
übernommen. Die LED beginnt alle 6 Sekunden zu blinken.
Montage der Steuereinheit
Beachten Sie bei der Wahl des Montageortes, dass sich der
Temperatur-Sensor, der die Stromschaltung des Thermostats
steuert, in der Steuereinheit befindet.
•
Tisch-Montage
Klappen Sie das Standbein aus und stellen Sie die
Steuereinheit auf einen ebenen, festen Untergrund.
•
Wandmontage
Hängen Sie die Steuereinheit mit Hilfe der Öse auf der
Rückseite an einem Nagel oder einer Schraube auf.
Thermostat mit Steuereinheit koppeln
1. Verbinden Sie Ihr Thermostat mit einer geeigneten
Steckdose.
2. Das Thermostat sucht automatisch nach einer Steuereinheit,
die Thermostat-LED blinkt rot.
3. Sobald Thermostat und Steuereinheit einander gefunden
haben, hört die Thermostat-LED auf zu blinken und leuchtet
je nach Einstellung entweder dauerhaft rot (Stromzufuhr ein)
oder erlischt (Stromzufuhr aus).
© REV3 – 06.12.2018 – LZ/BS//KA
ZX-2649-675
