Verwandte Anleitungen für revolt ZX-5442
Inhaltszusammenfassung für revolt ZX-5442
- Seite 1 Smartes Heizkörper-Thermostat programmierbar, mit LED-Display, Bluetooth und App-Steuerung Bedienungsanleitung ZX-5442-675...
- Seite 2 5. tOF (Offset-Temperatur) ..................13 6. bLE (Bluetooth-Funktion aktivieren / deaktivieren) ..........13 7. rES (Werkseinstellungen) ..................13 App installieren ........................ 14 Heizkörper-Thermostat mit App verbinden ..............15 Steuerseite des Heizkörper-Thermostats ..............16 Heiz-Modus einstellen ....................17 revolt – www.revolt-power.de...
- Seite 3 Datenschutz ........................18 Technische Daten ......................19 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. revolt – www.revolt-power.de...
- Seite 4 Heizkörper-Thermostat und Ihrem Mobilgerät herstellen kann. Ihr Thermostat ist kom- patibel zu den Apps ELESION sowie Tuya Smart und Smart Life. Wir empfehlen für die Steuerung die kostenlose App ELESION. ELESION: Scannen Sie einfach den QR-Code, um eine Übersicht weiterer ELESION-Produkte aufzurufen. revolt – www.revolt-power.de...
- Seite 5 • Achten Sie beim Einsetzen der Batterie unbedingt auf die richtige Polarität. Eine falsch eingesetzte Batterie kann zur Zerstörung des Geräts führen – Brandgefahr! • Die ideale Lagertemperatur von Batterien beträgt 10 – 20 °C. Vermeiden Sie am Lager- ort direkte Sonneneinstrahlung. revolt – www.revolt-power.de...
- Seite 6 Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL GmbH, dass sich das Produkt ZX-5442-675 in Übereinstimmung mit der Funkanlagen-Richtlinie 2014/53/EU, der RoHS-Richtlinie 2011/65/EU + (EU)2015/863 und der EMV-Richtlinie 2014/30/EU befindet.

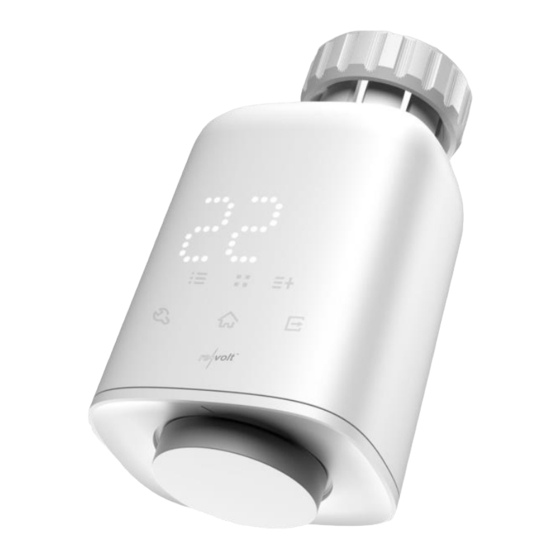

- Seite 7 Produktdetails Heizungs-Gewindeanschluss Datum- und Temperatur-Anzeige Status-LED für Urlaubsmodus Manueller Modus Status-LED für Fenster-offen- Energiespar- und Komfortmodus- Erkennung Taste Modus-Taste Drehring Bestätigungs-Taste revolt – www.revolt-power.de...
- Seite 8 Um den Einfluss der Heizkörper-Wärme auf das Thermostat zu minimieren, brin- gen Sie das Thermostat wie links abgebildet an: 1. Entfernen das das alte manuelle Thermostat. 2. Stellen Sie sicher, dass sich das Heizungsventil (C) ausgefahren ist und sich eindrü- cken lässt / nicht klemmt. revolt – www.revolt-power.de...
- Seite 9 Heizungsventil ausgefahren ist und sich eindrücken lässt / nicht klemmt. 2. Setzen Sie anschließend den folgenden mitgelieferten Adapter auf: HINWEIS: Danfoss-Ventilgehäuse haben längliche Kerben (1), die auch den richtigen Sitz des Adapters beim Aufsetzen sicherstellen. Achten Sie bei der Montage darauf, revolt – www.revolt-power.de...
- Seite 10 Stifte im Inneren des Adapters (2) mit den Kerben (1) des Ventils ausge- richtet sind. 3. Schrauben Sie das Thermostat auf und drehen Sie den Feststell-Ring dabei mit einem maximalen Drehmoment von 5 Nm im Uhrzeigersinn fest. revolt – www.revolt-power.de...
- Seite 11 0,5 und 29,5 °C anpassen. Manueller Betrieb Im manuellen Modus können Sie die Temperatur wie an einem gewöhnlichen Thermostat jederzeit in 0,5-Grad-Schritten zwischen 0,5 und 29,5 °C regeln. Ihre Einstellungen werden zurückgesetzt, sobald Sie den manuellen Modus verlassen. revolt – www.revolt-power.de...
- Seite 12 4. Stufe (17:00 bis 23:00): 21°C 5. Stufe (23:00 bis 23:59): 17°C Zur Einstellung zeigt das Display day an. Wählen Sie per Drehring einzelne Wochentage, alle Werktage, Wochenend-Tage oder die gesamte Woche aus und nehmen Sie die ge- wünschten Einstellungen vor. revolt – www.revolt-power.de...
- Seite 13 Sie Ihre Einstellung per Bestätigungs-Taste. 6. rES (Werkseinstellungen) Um das Thermostat in den Werkszustand zu versetzen, drücken Sie Bestätigungs-Taste und drücken Sie diese erneut, sobald das Display COnF anzeigt, woraufhin alle individuel- len Einstellungen gelöscht werden. revolt – www.revolt-power.de...
- Seite 14 Falls Sie noch nicht über ein ELESION-Konto verfügen, legen Sie sich bitte eines an. Die Registrierung in der App erfolgt per Email-Adresse. Eine genaue Erklärung des Registrierungs-Vorgangs sowie eine allgemeine Übersicht der App finden Sie online unter www.pearl.de/support. Geben Sie dort im Suchfeld einfach die Artikelnummer ZX-5442 ein. www.pearl.de/support revolt – www.revolt-power.de...
- Seite 15 Sie den gewünschten Gerätenamen ein. So ist es später eindeutig zuordenbar. Tippen Sie dann im Eingabefenster auf Speichern. 7. Tippen Sie oben auf Fertig. Das Thermostat wird Ihrer Geräteliste hinzugefügt. Sie ge- langen zur Steuerseite des Geräts. revolt – www.revolt-power.de...
- Seite 16 1. Tippen Sie in der Geräteliste (Mein-Zuhause-Tab) auf Ihr Thermostat. Die Steuerseite wird aufgerufen. 2. Steuern Sie Ihr Thermostat, indem Sie auf das entsprechende Symbol tippen. Zurück Boost-Heizfunktion Gerätename Geräte-Einstellungen Heiz-Modus Sperr-Funktion Soll-/Ist-Temperatur-Anzeige Temperatur-Regler Batteriestatus Komfort-Modus-Direktwahl ECO-Modus-Direktwahl Einstellungen revolt – www.revolt-power.de...
- Seite 17 • Komfort: zum Einstellen der Standard-Komfort-Temperatur • ECO: zum Einstellen der Standard-ECO-Temperatur • Fenster-offen-Erkennung: zum Anpassen der Heiz-Funktion bei geöffnetem Fenster • Ruhemodus: zum Ein- und Ausschalten der Thermostat-Funktion • Temperatur-Offset: zum Einstellen der Differenz-Temperatur zwischen Thermostat-Ein- stellung und Raum-Temperatur. revolt – www.revolt-power.de...
- Seite 18 Bevor Sie das Gerät an Dritte weitergeben, zur Reparatur schicken oder zurückgeben: • Entfernen Sie das Gerät aus der App. Eine Erklärung, weshalb bestimmte Personendaten zur Registrierung bzw. bestimmte Freigaben zur Verwendung benötigt werden, erhalten Sie in der App. revolt – www.revolt-power.de...
- Seite 19 Stromversorgung 2x Batterie Typ AA / Mignon (1,5 Volt DC) Version Band 2,4 GHz Bluetooth 2.402 – 2.484 MHz Funkfrequenz Sendeleistung max. 16 dBm Maße (Ø x H) 95 x 58 x 48 mm Gewicht 150 g revolt – www.revolt-power.de...
- Seite 20 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 14.07.2023 – GW//MF revolt – www.revolt-power.de...
