FR
INSTALLATION

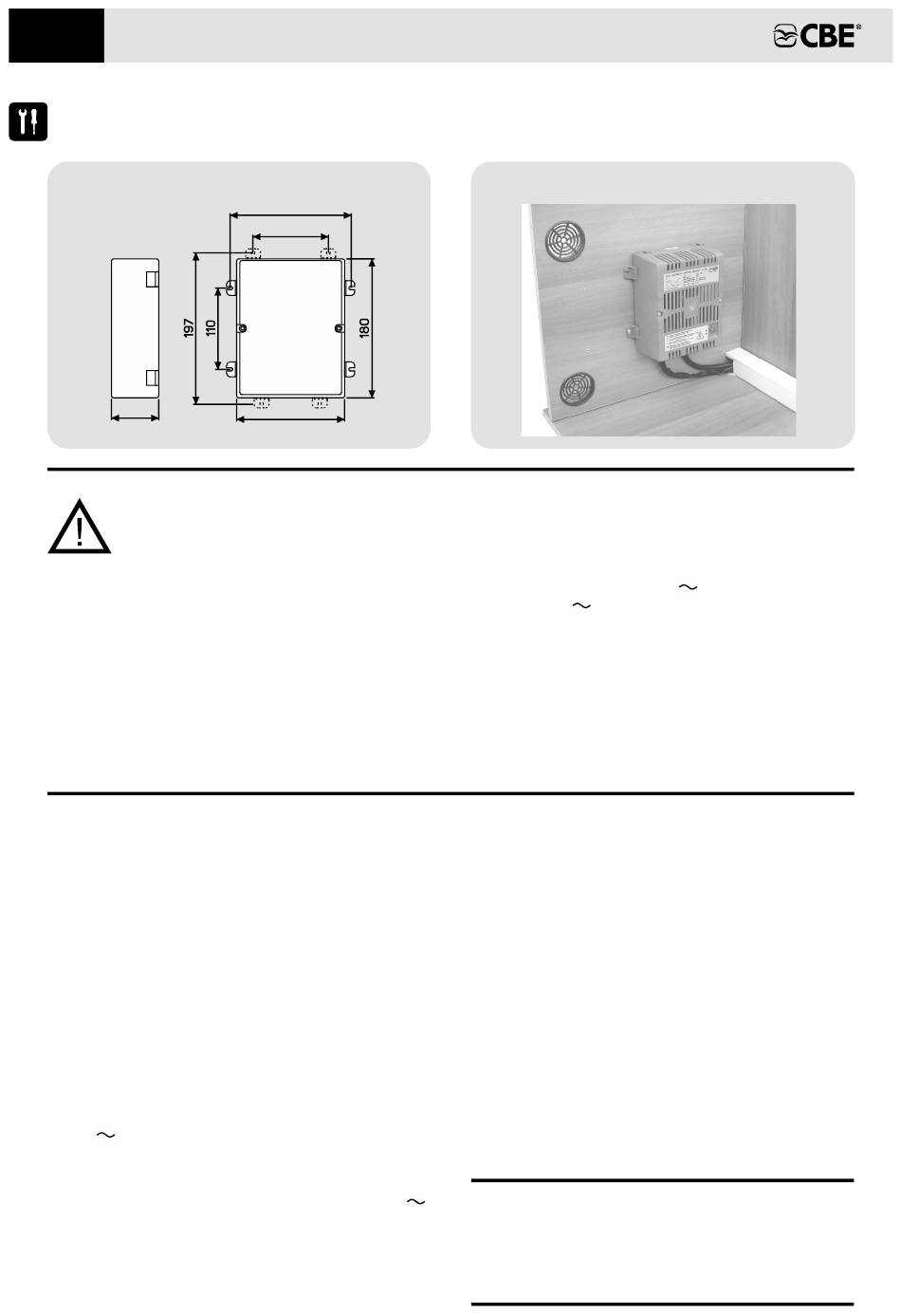

Fig.1 - ENCOMBREMENT (mm):
85
IMPORTANT:
> L'installation de cet appareil doit être uniquement réalisée par un technicien spécialisé.
> Attention, ne pas brancher le chargeur de batterie:
- pendant l'utilisation d'un groupe électrogène dont la tension de sortie n'a pas
- si la tension de réseau est supérieure à la valeur nominale (230V
> Ne jamais exécuter d'entretiens avec le réseau 230V
> Toute utilisation abusive de l'appareil entraînera la déchéance de la garantie et le
fabricant décline toute responsabilité quant aux dégâts causés à des choses ou à des
personnes.
> L'appareil peut être utilisé par des enfants si ces derniers sont âgés de 8 ans et plus et par
des personnes ayant des capacités physiques, sensorielles, mentales réduites ou encore
par des personnes dépourvues de la moindre expérience ou des connaissances
nécessaires sous réserve que ces derniers soient assistés ou qu'ils aient reçu toutes les
instructions pour une utilisation en toute sécurité de l'appareil et qu'ils aient pris
connaissance des risques inhérents audit appareil. Les enfants ne doivent pas jouer avec
l'appareil.
CHARGEUR DE BATTERIE
- Installer le chargeur de batterie dans un lieu
approprié, sec et ventilé ; le meilleur
rendements'obtient avec ne installation verticale
(voir l'image 2), en garantissant une distance
minimum de 300 mm à partir de la artie frontale et
de 100 mm à partir de la partie inférieure et
supérieure du chargeur de batterie aux environs
du lieu en question.
- Ne pas obstruer les prises d'air situées sur le
couvercle.
- Pour garantir un renouvellement d'air adéquat
dans le lieu, nous vous conseillons d'installer deux
bouches 'aération (une en haut et une en bas, d
voir l'image 2) permettant de garantir une
température de travail nterne non supérieure à
50°C.
- Veiller à ce que l'interrupteur de sécurité à
230V ca soit accessible.
- Le raccordement au réseau d'alimentation doit
être effectué en respectant les règles nationales en
matière 'installation. d
- Avant de débrancher l'appareil du réseau 230V
ca, éteindre l'interrupteur de sécurité.
- L'installation est exécutée par le biais de 4 pieds
de fixation, facilement positionnables sur 4 côtés.
- Le chargeur de batterie peut être installé en le
couplant aux modules de distributions CBE 12 V et
14
157
110
140
stabilisée
u
p
i
Fig.2 - INSTALLATION VERTICAL
ca raccordé.
230 V en tilisant les emboîtements modulaires u
prévus à cet effet.
CÂBLES
- Branchement au réseau: utiliser câble 3 x 1,5mm²,
type H05 RN-F ou câbles équivalents.
- B ranchement à la batterie utiliser des câbles de
type N07 V-K de section adaptée (section minimum
4mm²).
- Fixer les câbles au moyen des arrêts de câble
fournis en standard.
- Protéger les câbles de tout endommagement.
BATTERIE
- La batterie Pb-Acide doit être positionnée dans un
lieu bien ventilé.
- N 'utiliser que des batteries 12V
plomb
rechargeables (avec une capacité de > 40 Ah).
ATTENTION:
> Ne pas recharger des batteries « non
rechargeables ».
> Les batteries usagées doivent être écoulées
conformément aux normes en vigueur en
matière de rotection de l'environnement. p
été
±10%)
:
(6 cellules au )
