Inhaltszusammenfassung für CBE CB522-LT

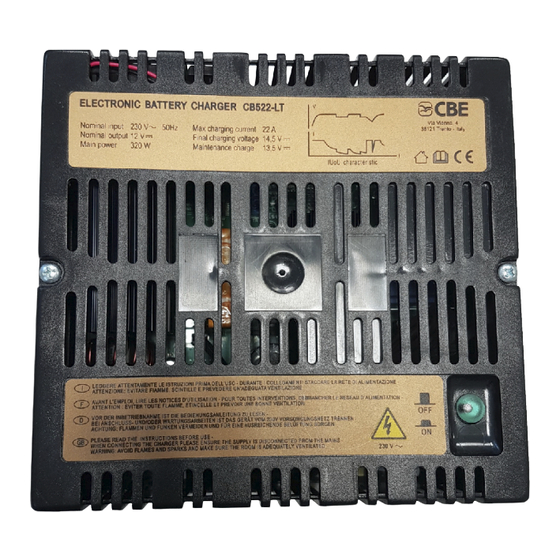

- Seite 1 ENERGY LINE CB522-LT Dealer ISTRUZIONI D’USO USER’S MANUAL INSTRUCTIONS D’EMPLOI BEDIENUNGSANLEITUNG ed. 04/2019 cod. 000241a Rev.00 ELECTRONICS FOR CARAVANNING...
-
Seite 3: Informazioni Generali
CARICA BATTERIE SWITCHING 22A PER BATTERIE AL LITIO INFORMAZIONI GENERALI Il carica batterie switching CB522-LT, specifico per il Il carica batterie è protetto da sovratemperatura e le settore camper e nautico, è in grado di caricare uscite a 12V sono protette da corto circuito e da ... - Seite 4 -12V Alimentazione -12V SEGNALE Segnale rete «S» ( +12V ( a collegare ad eventuali apparecchiature CBE) COLLEGAMENTO SENSORE TEMPERATURA BATTERIA Sensore di temperatura (mod."CTCB") posizionare in prossimità della batteria e dove non possa essere influenzato da altre fonti di calore.
-
Seite 5: Caratteristiche Tecniche
CARATTERISTICHE TECNICHE DATI TECNICI DI INGRESSO Tensione nominale 230V ± Frequenza 50÷60 Hz Potenza massima 320 W Fusibile di protezione rif. F2 T 3.15A (vetro 5x20) Interruttore di sicurezza 230V luminoso DATI TECNICI DI USCITA 14, V Tensione di Bulk ... - Seite 6 I bambini non devono giocare con l’apparecchio. - Il carica batterie può essere installato abbinandolo ai CARICA BATTERIE quadri distribuzione CBE 12V e 230V utilizzando gli - Installare il carica batterie in un apposito vano, appositi incastri modulari. asciutto ed aerato; il miglior rendimento si ottiene con...
-
Seite 7: General Information
22A SWITCH-MODE BATTERY CHARGER FOR LITHIUM BATTERIES GENERAL INFORMATION The CB5 22-LT switch-mode battery charger has T he battery charger is protected against been expressly designed for the caravanning and overtemperature and the 12V outputs are boating sector and can automatically charge 12V protected against short circuit and polarity inversion. - Seite 8 - 12V supply SIGNAL Net signal «S» ( +12V (To connect to CBE equipment) CONNECTION BATTERY TEMPERATURE SENSOR Temperature sensor (mod. “C TCB”) to be placed close to the battery , where it cannot be affected by other heat sources...
- Seite 9 SPECIFICATIONS INPUT TECHNICAL DATA Nominal voltage 230V ± Frequency 50÷60 Hz Maximum power 320 W Protection fuse ref. F2 T 3.15 glass 5x20) Safety switch 230V Lumino us OUTPUT TECHNICAL DATA 14,5V Bulk voltage 13,5V Float voltage Maximum output current Charg line IUoU...
- Seite 10 - I nstallation requires the fixing of 4 pins that can be easily placed on the 4 sides. - T he battery charger can be installed together with CBE 12V and 230V distribution panels, using the appropriate modular joints.
- Seite 11 CHARGEUR DE BATTERIE À DÉCOUPAGE POUR BATTERIES AU LITHIUM INFORMATIONS GENERALES Le chargeur de batterie à découpage CB5 22-3 e chargeur de batterie est protégé contre les spécifiquement conçu pour les camping-cars et le surchauffes et les sorties à 12V sont protégées secteur nautique, est en mesure de charger contre les courts-circuits et l’inversion de polarité.
- Seite 12 BRANCHEMENT 12V Alimentation - 12V SIGNAL Sortie +12V (S) signal présence résau (à brancher aux d'éventuels appareils CBE) BRANCHEMENT CAPTEUR DE TEMPÉRATURE DE LA BATTERIE Capteur de température (mod."CTCB") à fixer à proximité de la batterie et à un endroit où...
- Seite 13 CARACTÉRISTIQUES DONNÉES TECHNIQUES D'ENTRÉE Tension nominale 230V ± Fréquence 50÷60 Hz Puissance maximale 320 W Fusible de protection réf. F2 T 3.15A ( verre 5x20) Interrupteur de sécurité 230V lumineux DONNÉES TECHNIQUES DE SORTIE 14,5V Tension de Bulk 13,5V ...
- Seite 14 éteindre l'interrupteur de sécurité. - L'installation est exécutée par le biais de 4 pieds de fixation, facilement positionnables sur 4 côtés. - Le chargeur de batterie peut être installé en le couplant aux modules de distributions CBE 12 V et...
-
Seite 15: Ladegerät Für Lithium-Batterien
22A SWITCH-MODE -LADEGERÄT FÜR LITHIUM-BATTERIEN ALLGEMEINE INFORMATIONEN Das Switch-Mode-Ladegerät CB 522-LT wurde Das Ladegerät ist gegen Übertemperatur gesch tzt ü und die 12V Ausgänge sind gegen Kurzschluss ausdrücklich für die Caravan- und Boots-Branche polung gesch tzt. ü entwickelt und kann 12V Lithium-Batterien ie Hochfrequenz-Switching-Techn ik ermöglicht... -
Seite 16: Anschlüsse
+ 12V Versorgun g -12V ANSCHLUSS Versorgun SIGNAL +12V-Ausgang (S) Signal Vorhandensein Netz (mit eventuellen CBE- Ausrüstungen zu verbinden). ANSCHLUSS TEMPERATUR FÜHLER BATTERIE Temperaturfühler (Modell "CTCB"), der in der Nähe von der Batterie su positionieren ist und wo er nicht durch andere Wärmequellen beeinflusst werden kann. -
Seite 17: Technische Daten
TECHNISCHE DATEN EINGANG TECHNISCHE DATEN Spannung 230V ± Frequenz 50÷60 Hz Maximale Leistung 320 W Schutz Sicherung (bez. F2) T 3.15A (Glas 5x20) Sicherheitsschalter 230V (leuchtend) AUSGANG TECHNISCHE DATEN 14,5V Bulk-Spannung 13,5V Float-Spannung Maximale Ausgangsstrom Ladekennlinie IUoU Kurzschlussicherung (bez. F1) 30A (typ Auto) T ermischer Schutz Außennetzsignal (S) -
Seite 18: Einbau
Gefahren verstanden haben. Kinder dürfen mit dem Gerät nicht spielen . - Eine Modularinstallation vom Ladegerät ist mit den LADEGERÄT CBE 12V und 230V Verteilungsmodule möglich. - Ladegerät in einem eigens vorgesehenen, KABEL trockenen und belüfteten Fach einbauen. Die beste eistungsfähigkeit erhält man, wenn es... - Seite 19 INFORMAZIONI SUL SIMBOLO WEEE (RAEE) INSTRUCTIONS ABOUT THE WEEE INSTRUCTIONS CONCERNANT LA RÈGLEMENTATION DEEE HINWEISE ZUR WEEE-KENNZEICHNUNG Corretto smaltimento del Correct Disposal of This Prod- Les bons gestes de mise au re- Korrekte Entsorgung von Alt- prodotto (rifiuti elettrici ed uct (Waste Electrical &...
- Seite 20 CBE S.r.l. Via Vienna 4 z.i. Spini (settore D) 121 Trento - Italy Tel. +39 0461 991598 Fax +39 0461 960009 cbe@cbe.it www.cbe.it ELECTRONICS FOR CARAVANNING...
