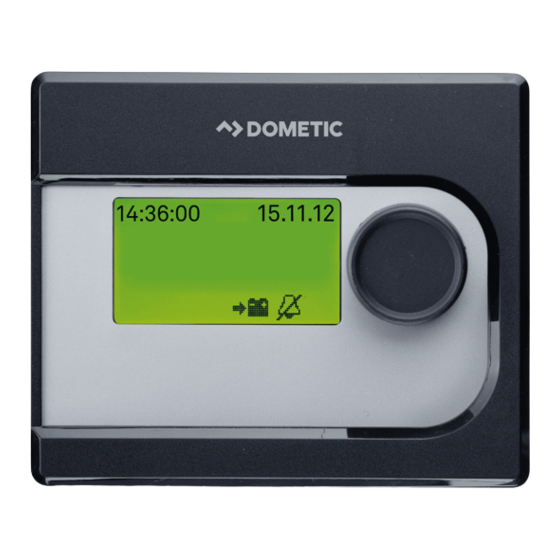

Dometic MPC01 Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dometic Anleitungen
  4. Controller
  5. MPC01
  6. Montage- und bedienungsanleitung
Dometic MPC01 Montage- Und Bedienungsanleitung

Dometic MPC01 Montage- Und Bedienungsanleitung

Batteriemanagementsystem
Vorschau ausblenden Andere Handbücher für MPC01:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

ENERGY & LIGHTING
MPC01
Battery Management System
EN
Installation and Operating Manual . . . . . . 7
Batteriemanagementsystem
DE
Montage- und Bedienungsanleitung . . . 25
Système de gestion des batteries
FR
Instructions de montage
et de service . . . . . . . . . . . . . . . . . . . . . . . 43
Sistema de gestión de baterías
ES
Instrucciones de montaje y de uso . . . . . 60
Sistema de gestão de baterias
PT
Instruções de montagem e manual de
instruções . . . . . . . . . . . . . . . . . . . . . . . . . 77
Sistema di gestione batterie
IT
Istruzioni di montaggio e d'uso . . . . . . . . 94
Accumanagementsysteem
NL
Montagehandleiding en
gebruiksaanwijzing. . . . . . . . . . . . . . . . . 112
Batterimanagementsystem
DA
Monterings- og betjeningsvejledning. . 129
Batterihanteringssystem
SV
Monterings- och bruksanvisning . . . . . . 146
Batteristyringssystem
NO
Monterings- og bruksanvisning . . . . . . . 163
MPC
Akkuhallintajärjestelmä
FI
Asennus- ja käyttöohje . . . . . . . . . . . . . . 180
Система управления батареями
RU
Инструкция по монтажу
и эксплуатации. . . . . . . . . . . . . . . . . . . . 197
Układ zarządzania akumulatorami
PL
Instrukcja montażu i obsługi . . . . . . . . . 215
Systém manažmentu batérií
SK
Návod na montáž a uvedenie
do prevádzky . . . . . . . . . . . . . . . . . . . . . 232
Systém řízení a sledování stavu
CS
akumulátoru
Návod k montáži a obsluze . . . . . . . . . . 249
Akkumulátorkezelő rendszer
HU
Szerelési és használati útmutató . . . . . . 266

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dometic MPC01

Inhaltszusammenfassung für Dometic MPC01

  • Seite 1 Instrukcja montażu i obsługi ..215 Systém manažmentu batérií Návod na montáž a uvedenie MPC01 do prevádzky ..... 232 Systém řízení a sledování stavu Battery Management System akumulátoru...
  • Seite 3 MPC01...
  • Seite 4 MPC01...
  • Seite 5 MPC01...
  • Seite 6 MPC01...

  • Seite 7: Inhaltsverzeichnis

    7 Connecting and installing MPC01........

  • Seite 8: Safety Instructions

    Safety instructions MPC01 Safety instructions The manufacturer accepts no liability for damage in the following cases: • Damage to the product resulting from mechanical influences and excess voltage • Alterations to the product without express permission from the manufacturer • Use for purposes other than those described in the operating manual Please observe the following basic safety information when using electrical devices to prevent: •...

  • Seite 9: Scope Of Delivery

    MPC01 Scope of delivery Scope of delivery No. in fig. 1, Quantity Designation page 3 Adapter board and cover Cover frame Display Assembly frame Battery sensor (MCA-HS1 Hella sensor) Battery sensor connection cable Charging unit connection cable Control cable Control cable connected mass (black)

  • Seite 10: Intended Use

    (ref. no. 9102500038) (accessories). MPC01 enables the charge status of the starter battery and up to three supply batteries to be monitored. To do so, the battery sensors are connected to the negative pole of the batteries. The information read out from them is transmitted to the display via the CI bus interface.

  • Seite 11: Connecting And Installing Mpc01

    ➤ To set the “boat” operating mode: Remove the jumper (fig. 3 1, page 4). Connecting and installing the display You can install the MPC01 on the wall or in the wall. For installation on the wall, the control cable can either be guided through the wall or affixed on the wall.
  • Seite 12 NOTE • Supply battery A must be connected to the IBS-B2A connection for the MPC01 to be able to display data. • Up to three supply batteries (IBS_B2A, IBS_B2B and IBS_B2C) and a starter battery (IBS_B1) can be connected.
  • Seite 13 If you want to reset the calibration data of the sensor, disconnect the sensor's power supply. Connecting the MPC01 to the voltage supply ➤ Plug the cable lug end of the red cable (fig. 1 10, page 3) onto the left contact of the voltage supply connection of the adapter board (fig.

  • Seite 14: Operating The Mpc01

    Operating the MPC01 MPC01 Operating the MPC01 Navigating within the menu Navigate through the menus as follows: ➤ Turn the selector button (fig. 2 2, page 3) to scroll through the individual pages in the menu or through the items appearing on one page of the menu.
  • Seite 15 MPC01 Operating the MPC01 Main menu System settings menu Start Battery Overview of details menu supply batteries Starter/motor battery Charger Inverter...
  • Seite 16 Operating the MPC01 MPC01 System settings menu Change Settings settings Stand-by Change settings settings Main menu Back...
  • Seite 17 MPC01 Operating the MPC01 Battery details Supply battery A Supply battery B Battery parameters/ switches menu Supply battery C (“Caravan” operating mode only) Battery history Main menu Back...
  • Seite 18 Operating the MPC01 MPC01 Battery parameters/switches menu Change Battery settings settings Switchable Change output settings settings Back Main menu...
  • Seite 19 MPC01 Operating the MPC01 Display symbols Symbol Explanation Caravan starter battery Caravan supply battery Boat starter battery Boat supply battery Battery is charging Battery is being discharged by the consumer units connected Summary of all battery values Supply battery A...
  • Seite 20 Operating the MPC01 MPC01 Symbol Explanation Positive value: Battery is charging Negative value: Battery is discharging Fan activated Charger 1 connected Battery history When battery is charging: remaining charge time When battery is discharging: remaining usage time Charge capacity in percent Battery temperature.
  • Seite 21 Set the interval after which the main menu should appear automatically (fig. 8 1, page 6) or after which the MPC01 should switch to stand-by mode (fig. 8 2, page 6). You can choose between the following intervals: 30 sec, 1 min, 2 min, 10 min, “---” (continuous).
  • Seite 22 Operating the MPC01 MPC01 Reading battery values ➤ Navigate to the menu page for the battery required, see chapter “Navigating within the menu” on page 14. NOTE The “Overview of supply batteries” menu page displays an average value for all supply batteries.

  • Seite 23: Guarantee

    MPC01 Guarantee Reading charger information and changing settings ➤ Navigate to the “Charger” menu page (page 15), see chapter “Navigating within the menu” on page 14. ➤ Press the selector button to access setting mode. ➤ Turn the selector button to mark the value to change.

  • Seite 24: Technical Data

    Technical data MPC01 Technical data MPC01 Ref. no.: 9102500073 Input voltage: 8 – 30 Vg Power consumption: 150 mA in display mode, 10 mA in standby mode Display dimensions (W x H x D): 130 x 115 x 6 mm...

  • Seite 25: Erklärung Der Symbole

    7 MPC01 anschließen und montieren ........

  • Seite 26: Sicherheitshinweise

    Sicherheitshinweise MPC01 Sicherheitshinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen • Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen beim Gebrauch von elektrischen...

  • Seite 27: Lieferumfang

    Batteriesensor Hella Sensor MCA-HS1 9102500038 Bestimmungsgemäßer Gebrauch MPC01 (Art.-Nr. 9102500073) ist ein Batteriemanagementsystem, das die Überwachung des Ladezustands mehrerer Batterien ermöglicht. MPC01 darf nur mit PerfectCharge MCA-Ladern betrieben werden. Das Gerät ist für den Einbau in Wohnmobilen und Booten vorgesehen.

  • Seite 28: Technische Beschreibung

    Technische Beschreibung MPC01 Technische Beschreibung Funktion MPC01 besteht aus einem Display und einer Anschlussplatine. Auf dem Display werden die aktuellen Zustandsinformationen jeder über einen Batteriesensor angeschlossenen Batterie angezeigt: Strom, Spannung, Temperatur, Restladezeit sowie die Restkapazität (in %) aller angeschlossenen Batterien.

  • Seite 29: Mpc01 Anschließen Und Montieren

    ➤ Betriebsmodus „Boot“ einstellen: Entfernen Sie den Jumper (Abb. 3 1, Seite 4). Display anschließen und montieren Sie können MPC01 auf der Wand oder in der Wand montieren. Bei der Montage auf der Wand kann das Steuerkabel entweder durch die Wand geführt oder auf der Wand befestigt werden.

  • Seite 30: Anschlussplatine Anschließen Und Montieren

    Stecker nicht von der Platine abgerissen werden können. HINWEIS • An den Anschluss IBS_B2A muss mindestens Versorgungsbatterie A angeschlossen sein, damit MPC01 Daten anzeigen kann. • Es können bis zu drei Versorgungsbatterien (IBS_B2A, IBS_B2B und IBS_B2C) und eine Starterbatterie (IBS_B1) angeschlossen werden.
  • Seite 31 MPC01 MPC01 anschließen und montieren Batteriesensor anschließen In den Betriebsmodi „Boot“ und „Wohnmobil“ können zusätzlich zur Starterbatterie die Versorgungsbatterien A, B und C angeschlossen werden. Im Betriebsmodus „Boot“ wird der Batterieanschluss IBS_B2C nicht in die Summenberechnung von Strom und Spannung im „Überblick Versorgungsbatterien“ miteinbezogen. Im Regelfall sollte am Batterieanschluss IBS_B2C der Batteriesensor des Seitenstrahlruders gesteckt werden.

  • Seite 32: Mpc01 Bedienen

    MPC01 bedienen MPC01 MPC01 an Spannungsversorgung anschließen ➤ Stecken Sie das Kabelschuh-Ende des roten Kabels (Abb. 1 10, Seite 3) auf den linken Kontakt des Anschlusses der Spannungsversorgung der Anschlussplatine (Abb. 5 3a, Seite 5). ➤ Verbinden Sie das Ende des roten Kabels mit dem runden Kabelschuh mit dem Pluspol der Batterie.
  • Seite 33 MPC01 MPC01 bedienen Hauptmenü Menü Startseite System- einstellungen Menü Überblick Details Versorgungsbatterien Batterien Starterbatterie Ladegerät Wechselrichter...
  • Seite 34 MPC01 bedienen MPC01 Menü Systemeinstellungen Ein- Einstellungen stellungen ändern Einstellungen Ein- Standby stellungen ändern Hauptmenü Zurück...
  • Seite 35 MPC01 MPC01 bedienen Menü Details Batterien Versorgungsbatterie A Versorgungsbatterie B Menü Batterie- parameter / Schalter Versorgungsbatterie C (nur Betriebsmodus „Wohnmobil“) Verlauf Batterie Hauptmenü Zurück...
  • Seite 36 MPC01 bedienen MPC01 Menü Batterieparameter/Schalter Ein- Einstellungen stellungen Batterien ändern Einstellungen Ein- schaltbare stellungen Ausgänge ändern Zurück Hauptmenü...
  • Seite 37 MPC01 MPC01 bedienen Display-Symbole Symbol Erklärung Starterbatterie Wohnmobil Versorgungsbatterie Wohnmobil Starterbatterie Boot Versorgungsbatterie Boot Batterie wird geladen Batterie wird durch angeschlossene Verbraucher entladen Zusammenfassung aller Batteriewerte Versorgungsbatterie A Versorgungsbatterie B Versorgungsbatterie C Starterbatterie Betriebsspannung...
  • Seite 38 MPC01 bedienen MPC01 Symbol Erklärung Positiver Wert: Batterie wird geladen Negativer Wert: Batterie wird entladen Lüfter eingeschaltet Ladegerät 1 angeschlossen Verlauf Batterie wenn Batterie geladen wird: verbleibende Ladezeit wenn Batterie entladen wird: verbleibende Nutzdauer Ladekapazität in Prozent Temperatur der Batterie. Wird nur auf den Menüseiten „Detailan- sicht“...
  • Seite 39 Stellen Sie ein, nach welchem Intervall sich automatisch das Hauptmenü einblendet (Abb. 8 1, Seite 6) oder MPC01 in den Standby-Modus (Abb. 8 2, Seite 6) wechselt. Sie können zwischen folgenden Intervallen wählen: 30 sec, 1 min, 2 min, 10 min, „---“ (dauerhaft).
  • Seite 40 MPC01 bedienen MPC01 Batteriewerte ablesen ➤ Navigieren Sie zur Menüseite der gewünschten Batterie, siehe Kapitel „Im Menü navigieren“ auf Seite 32. HINWEIS Auf der Menüseite „Überblick Versorgungsbatterien“ wird der Durchschnittswert aller Versorgungsbatterien angezeigt. Die Werte der Starterbatterie (Anschluss IBS_B1) werden auf dieser Menüseite nicht mit berücksichtigt. Sie werden auf der Menüseite „Starterbatterie“...

  • Seite 41: Garantie

    MPC01 Garantie Ladegerätdetails ablesen und Einstellungen ändern ➤ Navigieren Sie zur Menüseite „Ladegerät“ (Seite 33), siehe Kapitel „Im Menü navigieren“ auf Seite 32. ➤ Drücken Sie den Auswahlknopf, um in den Einstellmodus zu gelangen. ➤ Drehen Sie den Auswahlknopf, um den zu ändernden Wert zu markieren.

  • Seite 42: Technische Daten

    Technische Daten MPC01 Technische Daten MPC01 Art.-Nr.: 9102500073 Eingangsspannung: 8 – 30 Vg Stromaufnahme: 150 mA im Anzeige-Modus, 10 mA im Standby-Modus Abmessungen Display (B x H x T): 130 x 115 x 6 mm Abmessungen Aufbaurahmen (B x H x T):...

  • Seite 43: Explication Des Symboles

    7 Raccordement et montage du MPC01 ........

  • Seite 44: Consignes De Sécurité

    Consignes de sécurité MPC01 Consignes de sécurité Le fabricant décline toute responsabilité pour des dommages dans les cas suivants : • des influences mécaniques et des surtensions ayant endommagé le matériel • des modifications apportées au produit sans autorisation explicite de la part du fabricant •...

  • Seite 45: Pièces Fournies

    Détecteur de batteries Hella Sensor MCA-HS1 9102500038 Usage conforme Le MPC01 (n° d'art. 9102500073) est un système de gestion de batteries permettant de surveiller l'état de chargement de plusieurs batteries. Le système MPC01 doit être utilisé uniquement avec des chargeurs MCA PerfectCharge.

  • Seite 46: Description Technique

    Pour le raccordement d'autres batteries, vous avez besoin de détecteurs de batteries supplémentaires (réf. 9102500038) (accessoires). Le MPC01 permet de surveiller l'état de chargement de la batterie de démarrage et de jusqu'à trois batteries d'alimentation. Pour ce faire, les détecteurs de batteries sont raccordés au pôle négatif des batteries.

  • Seite 47: Raccordement Et Montage Du Mpc01

    ➤ Réglage du mode de fonctionnement « bateau » : retirez le cavalier (fig. 3 1, page 4). Raccordement et montage de l'écran Vous pouvez monter le MPC01 sur le mur ou dans le mur. En cas de montage sur le mur, le câble de signalisation peut être posé dans le mur ou au mur.
  • Seite 48 REMARQUE • Au niveau du raccordement IBS_B2A, une batterie d'alimentation A doit au moins être raccordée pour que le MPC01 puisse afficher des données. • Il est possible de raccorder jusqu'à trois batteries d'alimentation (IBS_B2A, IBS_B2B et IBS_B2C) et une batterie de démarrage (IBS_B1).
  • Seite 49 MPC01 Raccordement et montage du MPC01 Raccordement du détecteur de batteries Dans les modes de fonctionnement « bateau » et « camping-car », il est possible de raccorder, en plus de la batterie de démarrage, les batteries d'alimentation A, B et C.

  • Seite 50: Utilisation Du Mpc01

    Utilisation du MPC01 MPC01 Raccordement du MPC01 à l'alimentation électrique ➤ Enfichez l'extrémité de la cosse du câble rouge (fig. 1 10, page 3) sur le contact de gauche du raccordement de l'alimentation électrique de la platine de raccordement (fig. 5 3a, page 5).
  • Seite 51 MPC01 Utilisation du MPC01 Menu principal Menu Réglages Démarrer du système Menu Détails Vue d'ensemble batteries des batteries d'alimentation Batterie de démarrage/ du moteur Chargeur Onduleur...
  • Seite 52 Utilisation du MPC01 MPC01 Menu Réglages du système Modification des réglages Réglages Réglages Modification du mode veille des réglages Menu principal Retour...
  • Seite 53 MPC01 Utilisation du MPC01 Menu Détails batteries Batterie d'alimentation A Batterie d'alimentation B Menu paramètres de la batterie/ commutateurs Batterie d'alimentation C (uniquement en mode de fonctionnement « Camping-car ») Déroulement batterie Menu principal Retour...
  • Seite 54 Utilisation du MPC01 MPC01 Menu paramètres de la batterie/commutateurs Modification Réglages batteries des réglages Réglages sorties Modification commutables des réglages Retour Menu principal...
  • Seite 55 MPC01 Utilisation du MPC01 Symboles de l'écran Symbole Explication Batterie de démarrage camping-car Batterie d'alimentation camping-car Batterie de démarrage bateau Batterie d'alimentation bateau La batterie est en cours de chargement La batterie est en cours de déchargement par les consommateurs d'énergie raccordés...
  • Seite 56 Utilisation du MPC01 MPC01 Symbole Explication Valeur positive : la batterie est en cours de chargement Valeur négative : la batterie est en cours de déchargement Ventilateur allumé Chargeur 1 raccordé Déroulement batterie lorsque la batterie est en cours de chargement : durée de charge res- tante lorsque la batterie est en cours de déchargement : durée d'utilisation...
  • Seite 57 Réglez l'intervalle de temps au bout duquel le menu principal s'affiche automatiquement (fig. 8 1, page 6) ou le MPC01 passe en mode de veille (fig. 8 2, page 6). Vous avez le choix entre les intervalles suivants : 30 sec, 1 min, 2 min, 10 min, « --- » (continu).
  • Seite 58 Utilisation du MPC01 MPC01 Modification des réglages pour les batteries A, B, C ➤ Naviguez jusqu'au menu « Menu Détails batteries » (page 53), voir chapitre « Navigation dans le menu », page 50. ➤ Naviguez jusqu'à la page de menu de la batterie souhaitée.

  • Seite 59: Garantie

    MPC01 Garantie Garantie Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé. Pour toute réparation ou autre prestation de garantie, veuillez joindre à l'appareil les documents suivants : •...
