Dometic MAGICSPEED MSBE7 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für MAGICSPEED MSBE7:
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 17
DRIVING SUPPORT
MSBE7
Operating module for
EN
speed regulator
Installation and Operating Manual . . . . . . 6
Bedienmodul für
DE
Geschwindigkeitsregler
Montage- und Bedienungsanleitung . . . 17
Module de commande pour
FR
régulateur de vitesse
Instructions de montage
et de service . . . . . . . . . . . . . . . . . . . . . . . 28
Módulo de mando para el
ES
regulador de velocidad
Instrucciones de montaje y de uso . . . . . 40
Alavanca de comando para
PT
regulador de velocidade
Instruções de montagem e manual de
instruções . . . . . . . . . . . . . . . . . . . . . . . . . 51
Modulo di comando per
IT
regolatore di velocità
Istruzioni di montaggio e d'uso . . . . . . . . 62
Automatische Cruise Control
NL
Montagehandleiding en
gebruiksaanwijzing. . . . . . . . . . . . . . . . . . 73
Betjeningsmodul til
DA
hastighedsregulering
Monterings- og betjeningsvejledning. . . 84
MAGICSPEED
Kontrollspak för
SV
hastighetsregulatorer
Monterings- och bruksanvisning. . . . . . . 95
Betjeningsmodul for
NO
hastighetsregulator
Monterings- og bruksanvisning . . . . . . 104
Nopeudensäätimen
FI
käyttömoduuli
Asennus- ja käyttöohje . . . . . . . . . . . . . . .115
Модуль управления для
RU
регулятора скорости
Инструкция по монтажу
и эксплуатации. . . . . . . . . . . . . . . . . . . . 126
Moduł sterowania tempomatem
PL
Instrukcja montażu i obsługi . . . . . . . . . 137
Ovládací modul pre
SK
regulátor rýchlosti
Návod na montáž a uvedenie
do prevádzky . . . . . . . . . . . . . . . . . . . . . 149
Ovládací modul
CS
regulátoru rychlosti
Návod k montáži a obsluze . . . . . . . . . . 160
Kezelőmodul
HU
sebességszabályozóhoz
Szerelési és használati útmutató . . . . . . 172
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dometic MAGICSPEED MSBE7

  • Seite 1 DRIVING SUPPORT MAGICSPEED Kontrollspak för hastighetsregulatorer Monterings- och bruksanvisning..95 Betjeningsmodul for hastighetsregulator MSBE7 Monterings- og bruksanvisning ..104 Nopeudensäätimen Operating module for käyttömoduuli speed regulator Asennus- ja käyttöohje ....115 Installation and Operating Manual .
  • Seite 3 MagicSpeed MSBE7...
  • Seite 4 MagicSpeed MSBE7...
  • Seite 5 MagicSpeed MSBE7...
  • Seite 17: Erklärung Der Symbole

    MagicSpeed MSBE7 Erklärung der Symbole Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis 1 Erklärung der Symbole ............17 2 Sicherheits- und Einbauhinweise .
  • Seite 18: Sicherheits- Und Einbauhinweise

    Sicherheits- und Einbauhinweise MagicSpeed MSBE7 Sicherheits- und Einbauhinweise Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden: • Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen • Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller • Verwendung für andere als die in der Anleitung beschriebenen Zwecke...
  • Seite 19: Lieferumfang

    MagicSpeed MSBE7 Lieferumfang Beachten Sie folgende Hinweise bei der Arbeit an elektrischen Teilen: • Benutzen Sie zum Prüfen der Spannung in elektrischen Leitungen nur eine Diodenprüflampe oder ein Voltmeter. Prüflampen mit einem Leuchtkörper nehmen zu hohe Ströme auf, wodurch die Fahrzeug- elektronik beschädigt werden kann.
  • Seite 20: Bestimmungsgemäßer Gebrauch

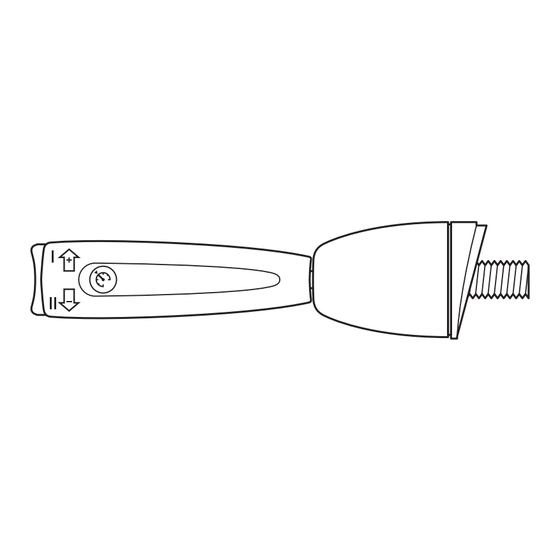

    Bestimmungsgemäßer Gebrauch MagicSpeed MSBE7 Bestimmungsgemäßer Gebrauch MagicSpeed MSBE7 (Art.-Nr. 9600000387) ist ein Bedienhebel, der an einen Geschwindigkeits- regler angeschlossen wird. Der Bedienhebel überträgt die Befehle des Fahrers an das Elektronik- modul des Geschwindigkeitsreglers, der die eingestellte Geschwindigkeit möglichst konstant beibehält.
  • Seite 21: Anzeigen Und Bedienelemente

    MagicSpeed MSBE7 Technische Beschreibung Anzeigen und Bedienelemente Das Bedienpanel besitzt folgende Anzeigen und Bedienelemente: Pos. in Abb. 5, Symbol Erklärung Seite 4 Dient zum Erhöhen der Reisegeschwindigkeit. Dient zum Speichern der momentanen Reisegeschwindigkeit. Diese wird beim Ausschalten der Zündung gelöscht.
  • Seite 22: Magicspeed Montieren

    MagicSpeed montieren MagicSpeed MSBE7 MagicSpeed montieren Benötigtes Werkzeug Für Einbau und Montage benötigen Sie folgende Werkzeuge: • Satz Bohrer (Abb. 1 1, Seite 3) • Bohrmaschine (Abb. 1 2, Seite 3) • Schraubendreher (Abb. 1 3, Seite 3) • Satz Ring- oder Maulschlüssel (Abb. 1 4, Seite 3) •...
  • Seite 23: Magicspeed Elektrisch Anschließen

    MagicSpeed MSBE7 MagicSpeed elektrisch anschließen ➤ Befestigen Sie den Bedienhebel, indem Sie die Federringe (Abb. 6 4, Seite 5) und den inneren Adapter (Abb. 6 3, Seite 5) auf das Gewinde schieben und mit der Mutter (Abb. 6 5, Seite 5) festschrauben.
  • Seite 24: Bedienhebel Anschließen

    MagicSpeed programmieren MagicSpeed MSBE7 Bedienhebel anschließen ➤ Stecken Sie die Anschlusskabel des Bedienhebels (Abb. 7 1, Seite 5) wie folgt in die Steck- plätze des 8-poligen Steckergehäuses (Abb. 7 2, Seite 5): – blau in Steckplatz 1 – braun in Steckplatz 2 –...
  • Seite 25: Magicspeed Benutzen

    MagicSpeed MSBE7 MagicSpeed benutzen MagicSpeed benutzen Sie bedienen MagicSpeed über den Bedienhebel. MagicSpeed ein- und ausschalten ➤ Drücken Sie den Bedienhebel einmal in Richtung , um den Geschwindigkeitsregler einzu- schalten. ✓ Die LED am Bedienhebel leuchtet grün auf. ✓ Zwei akustische Quittiersignale ertönen.
  • Seite 26 MagicSpeed benutzen MagicSpeed MSBE7 Zuletzt verwendete Geschwindigkeit wieder aufrufen Mit der Taste können Sie die zuletzt verwendete Geschwindigkeit wieder aufrufen, wenn • Sie den Geschwindigkeitsregler eingeschaltet haben, • Sie das Brems- oder Kupplungspedal nicht betätigen, • Sie die Zündung zwischenzeitlich nicht ausschalten, •...
  • Seite 27: Magicspeed Pflegen Und Reinigen

    MagicSpeed MSBE7 MagicSpeed pflegen und reinigen MagicSpeed pflegen und reinigen ACHTUNG! Keine scharfen oder harten Gegenstände oder Reinigungsmittel zur Reinigung ver- wenden, da dies zu einer Beschädigung des Produktes führen kann. ➤ Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch.
