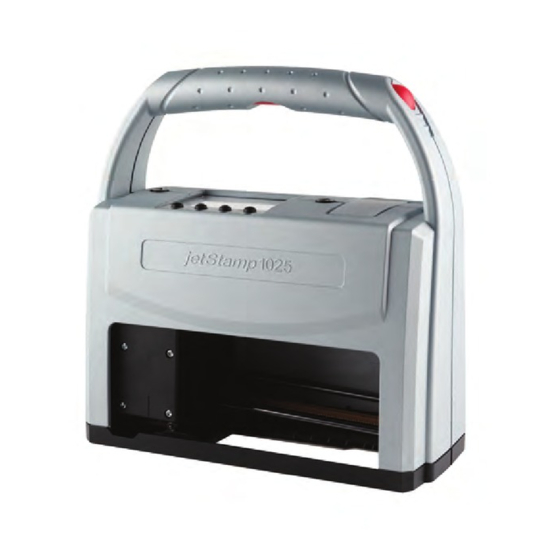

Reiner jetStamp 1025 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für jetStamp 1025:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reiner jetStamp 1025

Inhaltszusammenfassung für Reiner jetStamp 1025

  • Seite 2: Inhaltsverzeichnis

    ........................... 20 3.4 Sicherer Umgang mit Druckpatronen ........................... 20 IV Vorbereiten und in Betrieb nehmen 4.1 Inbetriebnahme ........................... 21 4.1.1 Akkus einsetzen ................................22 4.1.2 Akkus laden ................................23 4.2 Druckpatrone einsetzen ........................... 24 © ERNST REINER GmbH & Co. KG...
  • Seite 3 System anforderungen ................................27 4.6.2 Softw are installieren ................................27 4.7 Firmware update ........................... 28 V Die Software-Applikation PCset graphic 5.1 jetStamp 1025 für PCset graphic vorbereiten ........................... 29 5.2 Starten der Software ........................... 30 5.3 Bedienoberfläche ........................... 30 5.3.1 Menüleiste ................................
  • Seite 4 ........................... 78 6.5 Dichtung austauschen ........................... 79 6.6 Gehäuse reinigen ........................... 79 VII Störungen erkennen und beseitigen 7.1 jetStamp 1025 zeigt keine Funktion ........................... 81 7.2 Ursachen für nicht geladene Akkus ........................... 82 7.3 Warnmeldungen ........................... 82 7.4 Behebbare Fehlermeldungen ...........................

  • Seite 5: I Ihr Jetstamp Graphic 1025

    Ihr jetStamp graphic 1025 Ihr jetStamp graphic 1025 © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 6: Bedienelemente

    PCset graphic Hilfe 970 Bedienelemente © ERNST REINER GmbH & Co. KG Originalanleitung...
  • Seite 7 Ihr jetStamp graphic 1025 © ERNST REINER GmbH & Co. KG Originalanleitung...
  • Seite 8 Anschlussbuchse für Netzteil Funktionstaste für Druckpatrone Klinkenbuchse für externe Auslösung Klappe für Akku- und Druckpatronenfach Micro-USB-Buchse Druckschlitten SD-Kartensteckplatz Druckpatrone Akkufach Dichtung Verriegelung Akkufach Halteclip der Dichtung Verriegelung Druckpatrone Dichtungsspitze Kontakte Druckpatrone Düsen Druckpatrone © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 9: Display Und Tastenfunktionen

    Menüleiste mit Menüpunkten und Befehlen Home Einstieg in Menü. Blättern < > vor-/ seitwärts in gespeicherten Druckbildern. Blättern auf-/ abwärts im Menü. Zurück kehrt zur vorherigen Anzeige zurück (Untermenü / Hauptmenü / Ausstieg aus dem Menü). © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 10: Menüeinstieg Am Gerät

    Change position Settings Zurück Ausstieg aus dem Hauptmenü. Eingestelltes Abdruckbild ist zu sehen. 1.3.1 Quick functions Untermenüs: Test print Rep. last imprint Reset numb. machine Blättern im Untermenü Zurück Ausstieg aus dem Hauptmenü. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 11: Test Print

    Siehe auch in der Software-Applikation PCset graphic „Gerätsicherheit“. 1.3.3 Activate Bluetooth Auswählen Bluetooth aktivieren bzw. deaktivieren Zurück Ausstieg aus dem Hauptmenü. Eingestelltes Abdruckbild ist zu sehen. Siehe auch in der Software-Applikation PCset graphic „Bluetooth Verbindung herstellen“. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 12: Wipe Position

    Funktionstaste für Druckpatrone 1.3.6 Settings Untermenüs: Signals Print Device security Date/Time Factory settings Blättern im Untermenü Zurück Ausstieg aus dem Hauptmenü. Eingestelltes Abdruckbild ist zu sehen. oder Auswählen des gewünschten Untermenüs © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 13: Signals

    Anzeige zurück. 1.3.6.1.3 Error sounds Beschreibung: Fehlersignale aus- bzw. einschalten. Auswählen "off" oder "on" Auswählen Zurück kehrt zur vorherigen Anzeige zurück. 1.3.6.1.4 Button sounds Beschreibung: Tastentöne aus- bzw. einschalten. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 14: Print

    "0 deg rotated" oder "180 deg rotated" Auswählen Zurück kehrt zur vorherigen Anzeige zurück.. 1.3.6.3 Device security Untermenüs: Change password Lock device after Blättern im Untermenü Zurück kehrt zur vorherigen Anzeige "Settings" zurück.. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 15: Change Passw Ord

    Summertime Blättern im Untermenü Zurück kehrt zur vorherigen Anzeige "Settings" zurück.. oder Auswählen des gewünschten Untermenüs 1.3.6.4.1 Change clock Beschreibung: Datum und Uhrzeit ändern. Auswählen Anzeige: "dd MM yyyy HH mm" ∆ © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 16: Summertime

    1.3.6.5 Factory settings Untermenü: Reset Zurück kehrt zur vorherigen Anzeige "Settings" zurück.. oder Auswählen 1.3.6.5.1 Reset Beschreibung: Werkseinstellungen: Ja oder Nein. Auswählen "no" oder "yes" Auswählen Zurück kehrt zur vorherigen Anzeige zurück. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 17: Wichtige Hinweise

    Wichtige Hinweise Wichtige Hinweise Vor der Inbetriebnahme des jetStamp 1025 ist es unbedingt erforderlich, die Betriebsanleitung und besonders die Sicherheitshinweise sorgfältig durchzulesen. Damit vermeiden Sie, zu Ihrer eigenen Sicherheit und um Schäden am Gerät vorzubeugen, Unsicherheiten im Umgang mit dem Kennzeichnungsgerät und damit verbundene Sicherheitsrisiken.

  • Seite 18: Zu Ihrer Sicherheit

    Warnungen vor Gefahren, die bei Missachtung der Maßnahmen zu Sachschäden führen können. Hier werden Sie zu einer Aktion aufgefordert. Hinweise und Tipps, damit Ihnen der Umgang mit Ihrem jetStamp 1025 noch leichter fällt. Hinweise auf Anleitungsvideos. © ERNST REINER GmbH & Co. KG...

  • Seite 19: Sicherheitshinweise Für Akkus

    Typverwendung Ausschließlich das mitgelieferte Netzteil oder einen PC-USB-Anschluss zur Ladung der Akkus verwenden. Nur wiederaufladbare Akkus ( jeweils vier Stück) des Typs Nickel-Metallhydrid (REINER Artikelnummer: 946 192 - 000) der Bauform AA verwenden. Verbrauchte Akkus immer alle gleichzeitig ersetzen. Nicht zugelassene Akkus können zu Schäden oder Funktionsstörungen führen.

  • Seite 20: Sicherheitshinweise

    Vor der Inbetriebnahme warten bis das Gerät Raumtemperatur erreicht hat und vollständig trocken ist! Sicherer Umgang mit Druckpatronen Mögliche Erblindung bei Kontakt der Tinte mit den Augen. jetStamp 1025 nicht mit den Düsen gegen das Gesicht von Personen halten! Gesundheitsschäden durch Verschlucken von Tinte. Nicht verschlucken! Druckpatrone für Kinder unzugänglich aufbewahren! ©...

  • Seite 21: Vorbereiten Und In Betrieb Nehmen

    Gespeicherte Druckbilder Bluetooth aktivieren Software PCset graphic installieren Firmware update Inbetriebnahme Einen Film finden Sie auf unserer Homepage unter www.reiner.de oder youtube. Das Gerät darf nur über die EIN/AUS Taste ausgeschaltet werden. Ausschalten durch Akkuentnahme kann zu Datenverlust führen. Akkus einsetzen Akkus laden ©...

  • Seite 22: Akkus Einsetzen

    Klappe für Akku- und Druckpatronenfach öffnen Verriegelung Akkufach nach oben drücken bis sich die Verriegelung öffnen lässt. Akkufach öffnen. Auf richtige Polung achten und Akkus einsetzen. Akkufach schließen. Klappe für Akku- und Druckpatronenfach schließen. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 23: Akkus Laden

    Wird das Gerät ohne Installation der PCset graphic Software angeschlossen, schlägt die Installation der Gerätetreiber fehlt. Netzteil des Gerätes am Anschlussbuchse für Netzteil und an das Stromnetz anschließen. Grüne Ladeanzeige leuchtet. Ladevorgang ist beendet, wenn die Landeanzeige erloschen ist. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 24: Druckpatrone Einsetzen

    Funktionstaste für Druckpatrone drücken. Druckschlitten fährt nach rechts in die Wechselposition. Klappe für Akku- und Druckpatronefach öffnen. Verriegelung Druckpatrone leicht nach oben drücken und öffnen. Druckpatrone aus der Verpackung nehmen und den Clip entfernen. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 25: Probedruck Ausführen

    Bedarf Düsen reinigen Probedruck ausführen Mögliche Erblindung bei Kontakt der Tinte mit den Augen. Probedruck ausführen Abb. Werkseitig wird der jetStamp 1025 mit mehreren vorprogrammierten Beispiel-Druckbildern ausgeliefert. Das Gerät über EIN/AUS Taste einschalten. Die Betriebszustand LED leuchtet grün auf. Das Gerät auf eine zu bedruckende ebene Fläche stellen.

  • Seite 26: Gespeicherte Druckbilder

    Um Bluetooth zu aktivieren, Taste Home drücken, Bluetooth wählen im Display unter Menü - Bluetooth - Bluetooth aktivieren auswählen Um die Bluetooth Verbindung mit dem Gerät herzustellen, folgen Sie den Anweisungen „Bluetooth Verbindung herstellen“. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 27: Software Pcset Graphic Installieren

    PCset graphic USB Stick an den PC anstecken. Wenn das Installationsprogramm nicht automatisch startet, die Datei „setup.exe“ starten. Den Anweisungen des Installationsprogramms folgen. Die Software können Sie auch auf unserer Homepage im Produktbereich jetStamp 1025 unter Downloads - Software PCset graphic herunterladen.

  • Seite 28: Firmware Update

    PCset graphic Hilfe 970 Firmware update Die aktuellste Firmware für den jetStamp 1025 können Sie sich von der REINER Webseite www.reiner.de im Bereich Downloads herunterladen. Vergewissern Sie sich, dass das PCset graphic auf ihrem PC installiert, jedoch nicht geöffnet ist, bevor das Firmware update gestartet wird. Während das Firmware update installiert wird, darf der jetStamp 1025 nicht ausgeschaltet werden und auch nicht von der Versorgungsspannung entfernt werden.

  • Seite 29: Die Software-Applikation Pcset Graphic

    Micro-USB-Buchse über das USB-Kabel mit dem PC verbinden. Um das Gerät einzuschalten, EIN/AUS Taste drücken. Die Betriebszustand LED leuchtet grün auf. Der PC erkennt den jetStamp 1025 als neues USB-Gerät. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 30: Starten Der Software

    Menüleiste mit sowohl Windows-typischen-, als auch PCset graphic-spezifischen Funktionen Toolbar Bereich für die Gestaltung des Druckbildes Leiste mit verschiedenen Statusanzeigen. Menüleiste Online/Offline Toolbar Übertragungsprozess Druckbild Gerätemeldungen Statusanzeigen Gerätesicherheit Cursorposition Verbindung Objektgröße Tintenstandsanzeige Ladestandsanzeige © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 31: Menüleiste

    Suchen nach REINER Sucht nach REINER Bluetooth Geräten. Bluetooth Geräten Zuletzt geöffnet Zeigt die zuletzt geöffneten Druckbilder. Beenden Beendet das PCset graphic. 5.3.1.2 Bearbeiten Funktion Beschreibung Die zuletzt vorgenommenen Aktionen werden rückgängig Rückgängig gemacht. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 32: Ansicht

    Öffnet die Einstellungen des ausgewählten Objekts. 5.3.1.6 Extras Funktion Beschreibung Gerätesicherheit Die Gerätesicherheit sperrt den Druck und schützt die Druckdaten vor Missbrauch. Passwort setzten, Gerät sperren, Gerät entsperren SF-Modul Service- und Wartungsmodul für REINER. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 33: Hilfe

    Hilfe Funktion Beschreibung Hilfe Hilfe mit detaillierten Konfigurationshinweisen und der Bedienungsanleitung in elektronischer Form. Info Versionshinweise zur Software. Ist der jetStamp 1025 verbunden, erscheinen hier auch Angaben zu Modell, Seriennummer und Firmware-Version und Geräte Optionen. 5.3.2 Toolbar Toolbar Menübefehl Beschreibung Zurücksetzen der Anzeige.
  • Seite 34 PCset graphic Hilfe 970 Das aktuelle Druckbild des jetStamp 1025 zur Bearbeitung Hochladen laden. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 35: Raster Einstellen

    „Auswahl“ aktivieren. Mit gedrückter linker Maustaste einen Auswahlrahmen über den gewünschten Bereich ziehen. Linke Maustaste loslassen. Alle im Rahmen enthaltenen Objekte und Hintergründe sind ausgewählt und können ausgeschnitten, kopiert oder gelöscht werden. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 36: Objekte

    In den Formateinstellungen stehen verschiedene Barcode- Formate zur Auswahl (siehe „Voreinstellungen“). Grafik Nach dem Einfügen eines Grafik-Objektes öffnet sich ein Datei-Auswahlfenster. Die gewünschte Grafik auswählen und mit „Öffnen“ bestätigen. 5.3.4 Gerätesicherheit Gerätesicherheit Gerät entsperren Gerät sperren © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 37: Gerätesicherheit

    Gerätesicherheit ist deaktiviert. Gerätesicherheit ist aktiviert. Druckbilder können ohne Passworteingabe nicht übertragen und gedruckt werden. Gerätesicherheit ist aktiviert. Druckbilder können ohne Passworteingabe übertragen und gedruckt werden. Passwort setzten Passwortschutz deaktivieren Passwort vergessen © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 38: Passw Ort Setzen

    „Passwortschutz deaktivieren“ deaktiviert die Gerätesicherheit. Um die Gerätesicherheit zu deaktivieren in der Menüleiste die Registerkarte „Extras“ wählen und „Gerätesicherheit Passwort setzten“ anklicken. „Passwortschutz deaktivieren“ anklicken. In der Toolbar ändert sich das Symbol von © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 39: Passw Ort Vergessen

    Beim zurücksetzen des Passworts wird der jetStamp 1025 in die Werkseinstellung zurückgesetzt. Alle gespeicherten Druckbilder werden gelöscht. Das Passwort kann nur zurückgesetzt werden, wenn der jetStamp 1025 kein Gerätefehler hat. Wenn das eingestellte Passwort vergessen wurde, kann es wie folgt zurückgesetzt werden: Druckpatrone entnehmen.

  • Seite 40: Geräteeinstellungen

    PCset graphic Hilfe 970 5.3.5 Geräteeinstellungen Die Geräteeinstellungen können erst angewählt werden, wenn ein jetStamp 1025 mit dem PC verbunden ist. Druckeinstellungen Signale Dichtstation 5.3.5.1 Druckeinstellungen Funktion Ausrichtung Beschreibung 0° gedreht 180° gedreht Die 180° Drehung wird im PCset nicht angezeigt.
  • Seite 41 Die Software-Applikation PCset graphic Funktion Beschreibung Druckintensität Normal Default Tintenverbrauch. Sparsam Reduktion des Tintenverbrauchs. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 42: Signale

    PCset graphic Hilfe 970 5.3.5.2 Signale Ein- bzw. Ausschalten von akustischen Signalen bei verschiedenen Ereignissen (siehe „Akustische Signale“). © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 43: Dichtstation

    Beschreibung Ohne Dichtstation Die Druckpatrone fährt nie auf die Dichtung. Zeit nachdem die Druckpatrone in Die Druckpatrone fährt je nach eingestellter die Dichtstation fährt Zeit nach einem Druckvorgang zurück auf die Dichtung. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 44: Statusanzeigen

    Zeigt an, ob die Verbindung über Verbindung USB oder Bluetooth hergestellt Verbindung ist über USB hergestellt Verbindung ist über Bluetooth hergestellt Zeigt den Füllstand der Tintenstandanzeige Druckpatrone in % an Zeigt den Ladezustand des Ladestandanzeige Akkus an © ERNST REINER GmbH & Co. KG Originalanleitung...
  • Seite 45 Gerät ist über das USB-Kabel verbunden Online-Bluetooth Gerät ist über Bluetooth verbunden Offline - Gerät nicht eingeschaltet - USB Kabel nicht eingesteckt - Akku leer Hier werden Hinweise zur Gerätemeldungen Fehlerbehebung angezeigt © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 46: Gerätemeldungen

    Warnhinweise dargestellt in einer Message Box Warnhinweise Ursache Behebung Gerät/Verbindungen prüfen und Übertragungsfehler Gerät defekt oder fehlende erneut versuchen Verbindung Zwingend 7 Zeichen Fehler bei der Barcode Zu wenig Zeichen eingetragen erforderlich Generierung Zwingend 12 Zeichen erforderlich © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 47: Bluetooth Verbindung Herstellen

    Es werden alle gefundenen Geräte, sowie alle Geräte die schon einmal mit dem PCset graphic verbunden waren, mit Modell und Seriennummer angezeigt. Wird der jetStamp 1025 nicht gefunden, kann mit dem Button „Erneut suchen“ ein neuer Suchlauf gestartet werden. Um die Bluetooth Verbindung herzustellen in der Liste das entsprechende Gerät auswählen und ©...
  • Seite 48 „Verbinden“ anklicken. In der Windows-Statusleiste öffnet sich ein Pop-up Menü „Verbindung über ein Bluetooth Gerät“. Nach k urzer Zeit ist der jetStamp 1025 ist mit dem PCset graphic verbunden. Das verbundene Gerät wird als Dauerverbindung gespeichert, sodass sich das PCset graphic immer mit diesem Gerät verbindet sobald es verfügbar ist.

  • Seite 49: Beispiel-Workflow: Druckbild Erzeugen

    Durch das Einspielen eigener Druckbilder werden die im Gerät gespeicherten Druckbilder verschoben. Die werksseitig vorinstallierten Druckbilder können vorab in die Software hochgeladen und als RPSG-Datei gespeichert werden („Menübefehle“). Druckbild konfigurieren Druckbild an den jetStamp 1025 übertragen Druckbild drucken Anzahl Abdrucke 5.5.1 Druckbild konfigurieren Text und Datum/Uhrzeit einfügen...

  • Seite 50: Druckbild An Den Jetstamp 1025 Übertragen

    Druckbild an den jetStamp 1025 übertragen Auf das Übertragen-Symbol klicken. Bei erfolgreicher Übertragung erscheint nach einigen Sekunden folgende Meldung. Meldung mit OK bestätigen. Druckbild ist im jetStamp 1025 gespeichert und kann gedruckt werden. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 51: Druckbild Ersetzen

    Dialogfenster: Dialogfenster mit Ja bestätigen. Bei erfolgreicher Übertragung erscheint nach einigen Sekunden folgende Meldung. Meldung mit OK bestätigen. Druckbild ist im jetStamp 1025 gespeichert und kann gedruckt werden. 5.5.4 Druckbild drucken Mögliche Erblindung bei Kontakt der Tinte mit den Augen.

  • Seite 52: Anzahl Abdrucke

    Das Gerät auf eine zu bedruckende Fläche stellen. eine beliebige Auslösetaste drücken. Das im Display angezeigte Druckbild wird gedruckt. 5.5.5 Anzahl Abdrucke Die Anzahl möglicher Abdrucke bei voller Druckpatrone wird angezeigt, indem der Mauszeiger über die Druckbildnummer geführt wird. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 53: Einstellungen Objekte

    Objekt kann anhand des Rasters genau positioniert werden. Bei eingeschaltetem Raster wird der Schriftgrad angepasst. Beispiel: Ist ein Raster von 40 Pixel eingestellt, hat das Textobjekt die Höhe von 40 Pixel. Voreinstellungen Kontextmenü Text-Objekt Grafik erzeugen © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 54: Voreinstellungen

    Auswahl gewünschter Schriftschnitt aus der Liste (Standard, Fett, Kursiv oder Fett kursiv). Schriftgrad Auswahl der Schriftgröße in Punkten oder Eingabe der Schriftgröße in Punkten. Skript Zeigt eine Liste der verfügbaren Sprachskripte für die angegebene Schriftart an. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 55: Kontextmenü Text-Objekt

    Hinweis: nach der Konvertierung kann der Text nicht mehr bearbeitet werden. Objekt löschen Löscht das Objekt. Enter oder Doppelklick fixiert das Objekt und ist daher inaktiv. Durch drücken von Strg+Enter wird in die nächste Zeile gesprungen. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 56: Grafik Erzeugen

    Schriftart, Schriftschnitt, Schriftgrad („Schriftart“) und das Format können eingestellt werden. Das Format der Datum/Uhrzeit-Objekte ist global voreinstellbar. Zusätzlich können für jedes einzelne Datum/Uhrzeit-Objekt abweichende Einstellungen vorgenommen werden („Kontextmenü Datum/Uhrzeit-Objekt“). Es können maximal fünf Datum/Uhrzeit-Objekte platziert werden. Voreinstellungen Kontextmenü Datum/Uhrzeit-Objekt © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 57: Voreinstellungen

    Registerkarte „Voreinstellungen“ wählen und „Datum/Uhrzeit“ anklicken. Das Konfigurationsfenster für Datum und Uhrzeit erscheint. Das Register „Datum und Uhrzeit“ ist in zwei Bereiche eingeteilt: - Format für Datum und Uhrzeit - Schriftart Registerkarte Datum und Uhrzeit Schriftart © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 58: Registerkarte Datum Und Uhrzeit

    Monatstag mit zwei Ziffern (01 bis 31) Kalendertag mit drei Ziffern (001 bis 365) Beispiel: 28. Mai 2019 = 148.2019 Monat des Jahres mit zwei Ziffern (01 bis 12) Abkürzung für den Monat (bis zu 4 Zeichen) © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 59: Schriftart

    Ein Zeichen für Zwölf-Stunden-Format mit den Buchstaben A oder Zwei Zeichen für Zwölf-Stunden-Format mit den Buchstaben AM oder PM 5.6.2.1.2 Schriftart Auswahlmöglichkeit zwischen „Schriftart 1“ und „Schriftart 2“. „Schriftart 1“ und „Schriftart 2“ sind in der Menüleiste unter der Registerkarte © ERNST REINER GmbH & Co. KG Originalanleitung...
  • Seite 60 PCset graphic Hilfe 970 „Datei Einstellungen Schriftart“ oder in der Toolbar über den Button konfigurierbar (siehe „Schriftart“). © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 61: Kontextmenü Datum/Uhrzeit-Objekt

    Der Numeroteurstand eines Numeroteurs wird nach jedem Abdruck entsprechend der eingestellten Schrittweite, Wiederholungen und Zählrichtung weitergeschaltet. Beachte: Bei folgender Konfiguration können unsinnige Druckbilder entstehen: - Druckfolge „Zeilen in Folgen drucken“ - Miteinander verlinkte Numeroteure mit jeweils unterschiedlichen Wiederholungen Voreinstellungen Kontextmenü Numeroteur-Objekt © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 62: Voreinstellungen

    Das Konfigurationsfenster für Numeroteure erscheint. Das Konfigurationsfenster für Numeroteure ist in drei Bereiche eingeteilt: - Numeroteurbereich - Zahlenkreis - Schriftart Numeroteurbereich Zahlenkreis 5.6.3.1.1 Numeroteurbereich Funktion Beschreibung Schrittweite Gibt an, in welchem Intervall der Numeroteur weiterzählt (z.B. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 63: Zahlenkreis

    („Voreinstellungen“). Über das Kontextmenü kann jedes Numeroteur-Objekt einzeln davon abweichend eingestellt werden. Um das Kontextmenü zu öffnen, mit der rechten Maustaste auf das gewünschte Numeroteur- Objekt klicken. Das Kontextmenü öffnet sich wie in der folgenden Abbildung. © ERNST REINER GmbH & Co. KG Originalanleitung...
  • Seite 64 Zahlenkreis verknüpft sind, voneinander abweichend eingestellt werden. Einstellungen zum Zahlenkreis können hier nur vorgenommen werden, wenn der gewählte Numeroteur mit dem eigenen Zahlenkreis verknüpft ist. Objekt löschen Löscht das Objekt. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 65: Barcode

    Globale Voreinstellungen können in der Menüleiste über die Registerkarte „Voreinstellungen --> Barcode“ eingestellt werden. - ODER - Einstellungen bereits eingefügter Barcode Objekte können über die rechte Maustaste „Barcode Format“ aufgerufen werden. Das Konfigurationsfenster für Barcode erscheint. © ERNST REINER GmbH & Co. KG Originalanleitung...
  • Seite 66 Sie Klartext anzeigen aktivieren. Die Prüfziffer ist die letzte Ziffer oder Stelle der Barcodeinformationen. Start Zeichen und Start- und Stopzeichen von A - D für den Barcodetyp Codabar. Stop Zeichen © ERNST REINER GmbH & Co. KG Originalanleitung...
  • Seite 67 Breite des schmalsten Elements in Pixel (Strich oder Lücke). Modulverhältnis X:1 Verhältnis von breitem zu schmalen Element bei der Berechnung der Codelänge. Modulverhältnis Start- und Stopzeichen für den Barcodetyp Codabar. (2/5 Matrix) Können die Buchstaben A – D enthalten. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 68: Fortlaufende Nummerierung/Datierung

    Das Kontextmenü öffnet sich (siehe „Datum/Uhrzeit“). Gewünschte Einstellungen vornehmen und mit OK bestätigen. Um die vorgenommenen Einstellungen zu speichern, OK klicken. Der rote Strich unterhalb des Editierfelds bestimmt die eingefügte Position des Datum/Uhrzeit oder Numeroteur Objekts. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 69: Kontextmenü Barcode-Objekt

    Text- und Barcode-Objekte können in Grafiken umgewandelt werden. Grafiken sind fixiert und können nicht mehr verschoben werden. Eingeschränkte Bearbeitung ist über die Zusatzfunktion „Auswahl“ möglich. Objekt mit der rechten Maustaste anklicken. „Grafik erzeugen“ wählen. Das Objekt wurde in Grafik umgewandelt. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 70: Grafik

    Auflösung von 300 dpi besitzen, damit sie 1:1 in das Druckbild passen. Für einen verzerrungsfreien Ausdruck in optimaler Qualität, sollte eine Grafik die maximale Höhe von 300 Pixeln und die maximale Breite von 1000 Pixeln nicht überschreiten. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 71: Kontextmenü Grafik-Objekt

    Text- und Barcode-Objekte können in Grafiken umgewandelt werden. Grafiken sind fixiert und können nicht mehr verschoben werden. Eingeschränkte Bearbeitung ist über die Zusatzfunktion „Auswahl“ möglich. Objekt mit der rechten Maustaste anklicken. „Grafik erzeugen“ wählen. Das Objekt wurde in Grafik umgewandelt. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 72: Externe Druck-Auslösung

    PCset graphic Hilfe 970 Externe Druck-Auslösung Für externe Auslösearten ist REINER Spezialzubehör erhältlich. Auslösung über externen Schalter 5.7.1 Auslösung über externen Schalter Zur Auslösung über externen Schalter müssen die Kontakte in der Klinkenbuchse kurzgeschlossen werden. REINER Auslösekabel mit der Klinkenbuchse verbinden.

  • Seite 73: Wartung

    Wartung Wartung Druckpatrone austauschen Kontakte Druckpatrone reinigen Düsen reinigen Dichtung reinigen Dichtung austauschen Gehäuse reinigen © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 74: Druckpatrone Austauschen

    Gerät auf einer festen Unterlage abstellen. Funktionstaste für Druckpatrone drücken. Druckschlitten fährt nach rechts in die Wechselposition. Klappe für Akku- und Druckpatronefach öffnen. Verriegelung Druckpatrone leicht nach oben drücken und öffnen. Alte Druckpatrone aus dem Gerät herausnehmen. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 75: Kontakte Druckpatrone Reinigen

    In der Grundposition wird das Eintrocknen der Tinte verhindert (siehe bei Bedarf Düsen reinigen). Kontakte Druckpatrone reinigen Kontakte Druckpatrone reinigen Abb. In seltenen Fällen können Verunreinigungen an den Kontakten der Druckpatrone fehlerhafte Druckergebnisse hervorrufen. Gerät auf einer festen Unterlage abstellen. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 76: Düsen Reinigen

    Bei Streifenbildung im Abdruck oder Probleme mit der Druckqualität, kann es sich um getrocknete Tinte an den Düsen handeln. Abdruck ohne Streifenbildung Abdruck mit Streifenbildung Manuelle Düsen-Reinigung 6.3.1 Manuelle Düsen-Reinigung Manuelle Düsen-Reinigung Abb. © ERNST REINER GmbH & Co. KG Originalanleitung...
  • Seite 77 Um die getrocknete Tinte zu lösen, ein weiches, eventuell leicht in Ethanol (Spiritus) getränktes Tuch etwa drei Sekunden gegen die Düsen drücken. Gelöste Tinte abwischen und Düsen trocknen. Für weitere Informationen (siehe auch „Kontakte Druckpatrone reinigen"). © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 78: Dichtung Reinigen

    Halteclip der Dichtung leicht herunterdrücken bis sie im Halter einrastet. Funktionstaste für Druckpatrone drücken. Druckschlitten fährt zurück in die Grundposition. Dichtung in regelmäßigen Abständen reinigen. Bei starker Verschmutzung oder Beschädigung austauschen (siehe „Dichtung austauschen“). © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 79: Dichtung Austauschen

    Wartung Dichtung austauschen Einen Film finden Sie auf unserer Homepage unter www.reiner.de oder youtube. Dichtung austauschen Abb. Je nach verwendeter Tintenart sind unterschiedliche Dichtungen notwendig. - Inkjet-Druckpatrone P5-S3-BK: rote Dichtung verwenden - Inkjet-Druckpatrone P5-MP3-BK: blaue Dichtung verwenden Gerät auf einer festen Unterlage abstellen.
  • Seite 80 Zu aggressive Reinigungsmittel können die Gehäuseoberfläche beschädigen. Für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel verwenden. Gehäuseoberfläche des Gerätes bei Bedarf mit einem weichen Tuch reinigen. Bei stärkerer Verschmutzung das Tuch in Wasser mit mildem Spülmittel anfeuchten. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 81: Störungen Erkennen Und Beseitigen

    1025 zeigt keine Funktion Problembehebung Abb. Netzkabel vom jetStamp 1025 lösen. Verriegelung Akkufach öffnen. Ca. 3 Sekunden warten. Akkufach wieder schließen. Netzkabel an das jetStamp 1025 anschließen PCset graphic starten. Ladestandsanzeige prüfen. © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 82: Ursachen Für Nicht Geladene Akkus

    Das Druckbild wurde nicht übertragen. Die interrupted Datenübertragung zwischen PC und Gerät wurde unterbrochen. Print carriage Quittieren Die Druckschlittenbewegung hat blockiert. movement blocked Möglicherweise infolge starker Verschmutzung. Behebbare Fehlermeldungen Meldung Meldung beseitigen Bemerkung durch © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 83: Gerätefehlermeldungen

    Bitte Gerät an die Versorgungsspannung empty anschließen um den Akku zu laden. Rechargeable battery Aktion Neue Akkus einlegen oder wechseln. faulty Gerätefehlermeldungen Meldung Meldung beseitigen Bemerkung durch Device error xx Gerät aus und einschalten © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 84: Technische Daten Und Zubehör

    = Safety of Information Technology Equipment. = jetStamp 1025 wird nach den Sicherheitsstandards IEC/EN 60950-1 gefertigt. = jetStamp 1025 nicht mit den Düsen gegen das Gesicht von Personen halten! Elektro- und Elektronik-Altgeräte Altgeräte nicht mit dem gewöhnlichen Hausmüll entsorgen, sondern einer dafür vorgesehenen Annahmestelle für das Recycling von elektrischen und elektronischen...

  • Seite 85: Technische Daten

    4 x AA NiMH Akku Ladbar über mitgeliefertes Netzteil. Input: 100 - 240 VAC, 50 - 60 Hz, 0,4 A Output: 12 VDC 1,3 A Standby-Zeit pro Akkuladung ca. 72 Stunden Akkuladezeit ca. drei Stunden © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 86: Transport Und Entsorgung

    Altgeräte nicht mit dem gewöhnlichen Hausmüll entsorgen, sondern einer dafür vorgesehenen Annahmestelle für das Recycling von elektrischen und elektronischen Geräten zuführen. Zubehör Inkjet-Druckpatrone Best.-Nr. P5-S3-BK: 1 037 100-000 Inkjet-Druckpatrone MP3 (schnell trocknend) Best.-Nr. P5-MP3-BK: 1 037 100-120 © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 87: Kontakt

    +49 7723 657-200 Email reiner@reiner.de www.reiner.de © 2015 Ernst Reiner GmbH & Co. KG Alle Rechte vorbehalten. Übersetzungen, Nachdruck und sonstige Vervielfältigungen dieser Bedienungsanleitung, auch in Teilen und gleichgültig in welcher Form, bedürfen unserer ausdrücklichen schriftlichen Erlaubnis. Inhaltliche Änderungen dieser Bedienungsanleitung behalten wir uns ohne Ankündigung vor.

  • Seite 88: Bedienungsanleitung

    PCset graphic Hilfe 970 Bedienungsanleitung Bedienungsanleitung DE © ERNST REINER GmbH & Co. KG Originalanleitung...

  • Seite 89: Index

    Kontakte Druckpatrone reinigen 75 Datum/Uhrzeit 56 Grafik 70 - Z - Numeroteur 61 Text 53 Entsorgung 86 Zubehör 86 Externe Druck-Auslösung 72 - F - Firmware update 28 - G - Gerätemeldungen 46 © ERNST REINER GmbH & Co. KG...
