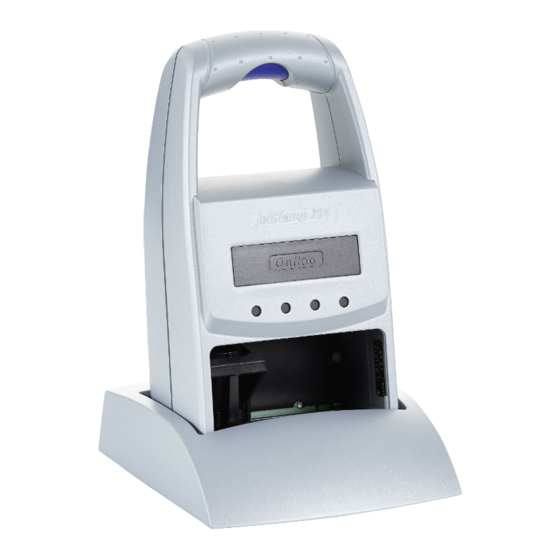

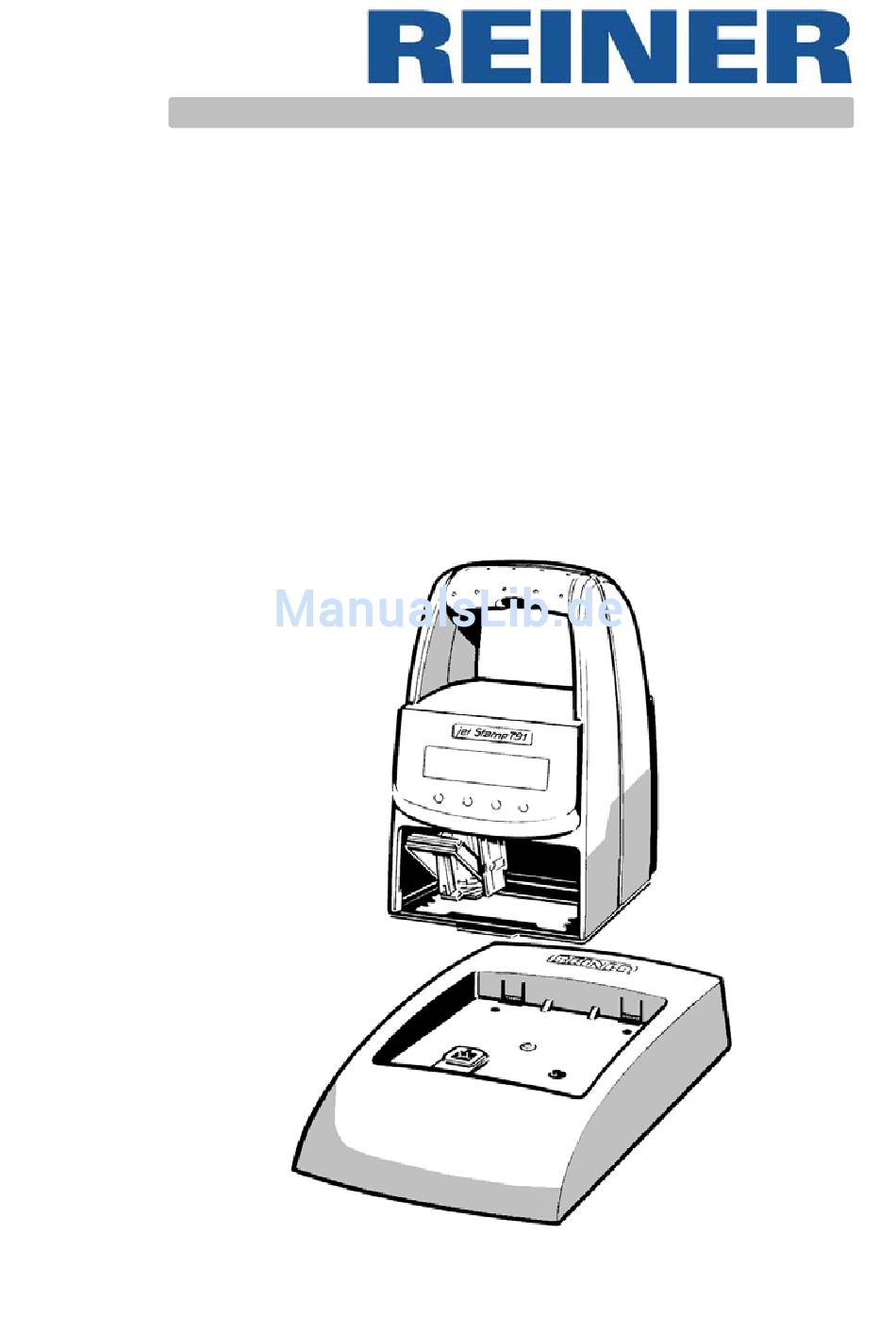

- Seite 1 Bedienungsanleitung jetStamp 791 Elektronischer Handstempel für flexibel wählbare Abdrucke Version 3.0...
- Seite 2 © 2003 Ernst Reiner GmbH & Co. KG Alle Rechte vorbehalten. Übersetzungen, Nachdruck und sonstige Vervielfältigungen dieser Bedienungsanleitung, auch in Teilen und gleichgültig in welcher Form, bedürfen unserer ausdrücklichen schriftlichen Genehmigung. Inhaltliche Änderungen dieser Bedienungsanleitung behalten wir uns ohne Ankündigung vor.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..................Bedienungselemente ................... Inbetriebnahme .................... Stempeln ...................... Tintenpatrone wechseln ................Mögliche Fehler .................... Reset - Taste ....................Technische Daten ..................Zertifizierungen ................... Schnittstellenbeschreibung V 24 ..............Voreinstellungen der V 24 - Schnittstelle ..........Drucksteuerung über V 24 - Schnittstelle ........... Codetabelle - Allgemein - .............. -
Seite 4: Sicherheitshinweise
Reparaturen können erhebliche Gefahren entstehen (Brandgefahr) Finger nicht zwischen Bodenplatte und Druckschlitten führen, um Quetschgefahr zu vermeiden • Die Tinte in der Tintenpatrone ist schädlich! jetStamp 791 nicht mit der Unterseite der Bodenplatte gegen das Gesicht von Personen halten! Tintenpatronen für Kinder unzugänglich aufbewahren! •... -
Seite 5: Bedienungselemente
Bedienungselemente Basis Anschluß für Datenübertragung und für Steckernetzteil Anschlußbuchse für externe Stempelauslösung Stempelauslösetaster Verriegelungsbügel für Tintenpatrone Tintenpatrone grüne Kontrollanzeige Rastnase... -
Seite 6: Inbetriebnahme
791 in die Basis stellen, dabei folgende Hinweise beachten: jetStamp 791 mit der Rastnase (8) einhaken und in die Basis stellen Steckernetzteil mit V 24 - Netzadapter verbinden, danach jetStamp 791 mit V 24 - Netzadapter über Datenkabel verbinden V 24 - Netzadapter am PC anstecken: Die grüne Kontrollanzeige (7) leuchtet... -
Seite 7: Stempeln
Darstellung entnommen werden. Stempeln ist unter folgenden Vorraussetzungen nicht möglich: • Bei Netzausfall • jetStamp 791 befindet sich im ‘Offline’- Modus und kein Stempelbild ist gespeichert • jetStamp 791 befindet sich im ‘Online’- Modus und kein Stempelbild wird übertragen •... -
Seite 8: Tintenpatrone Wechseln
• Die Tintenpatrone ist druckbereit, d. h. zur Verwendung ist keine Vorbereitung erforderlich • Ersatz-Tintenpatronen können unter der Best.-Nr. 801 307 - 000 bei REINER bezogen werden Die Tinte in der Patrone ist schädlich. Nicht verschlucken! Tintenpatrone für Kinder unzugänglich aufbewahren! - Seite 9 Tinte und evtl. eingetrocknete Tintenreste an der Aufnahme der Tintenpatrone können mit einem weichen, in Spiritus getränkten Reinigungstuch entfernt werden (siehe Bild 1) Neue Tintenpatrone einsetzen: Tintenpatrone aus der Verpackung entnehmen und die farbige Schutzfolie an der Tintenpatrone entfernen (siehe Bild 2) Beigefügtes Filzplättchen mit der Filzseite etwa 2 Sekunden an die Düsen der Tintenpatrone halten,...
-
Seite 10: Mögliche Fehler
Durch einen Geräte - Reset wird das Geräteprogramm neu gestartet Hinweis • Die Reset-Taste sollte betätigt werden, wenn jetStamp 791 einen undefinierten Gerätezustand aufweist Durch Drücken der Reset-Taste wird dieser Zustand behoben. • Das Betätigen der Reset-Taste erfolgt mit einer aufgebogenen Büroklammer oder ähnlichem... -
Seite 11: Technische Daten
(B x T x H in mm) 95 x 70 x 170 Abmessungen nur Basisstation (B x T x H in mm) 102 x 135 x 32 Höhe jetStamp 791 in Basisstation 187 mm Gewicht jetStamp 791 ca. 490 g Gewicht Basisstation ca. -
Seite 12: Zertifizierungen
Zertifizierungen Geprüfte Sicherheit jetStamp wird nach den Sicherheitsstandards IEC / EN 60950 - 1 gefertigt Kennzeichnung jetStamp erfüllt die Anforderungen der EG - Richtlinie 2004 / 108 / EG bezüglich ‘Elektromagnetische Verträglichkeit’ Elektro- und Elektronikgeräte gehören nicht in den Haus- oder Restmüll Die verwendeten Akku’s gehören nicht in den Haus- oder Restmüll. -
Seite 15: Schnittstellenbeschreibung V 24
Daten (Textblöcke) werden diese gespeichert und können durch Betätigen der Stempelauslösetaste ausgedruckt werden, nachdem die Sequenz “Offline stempeln” übertragen wurde. Soll jetStamp 791 wieder im Modus “Online stempeln” betrieben werden, so ist das Gerät wieder mit dem Host-Rechner zu verbinden und die Sequenz “Online stempeln” zu übertragen. -
Seite 16: Voreinstellungen Der V 24 - Schnittstelle
Voreinstellungen der V 24 - Schnittstelle Konfiguration und Parameter - Einstellungen: Die Schnittstelle befindet sich an der Geräte-Rückseite (siehe Seite 5, ‘Bedienungselemente’ ). Belegung der 6 -poligen Schnittstelle RJ 12: Signalname Bedeutung Pin 1, 2 Signal Ground Betriebserde Pin 3 / TxD Transmit Data Sendedaten (Ausgang) Pin 4... -
Seite 17: Drucksteuerung Über V 24 - Schnittstelle
Drucksteuerung über V 24 - Schnittstelle Von jetStamp 791 verarbeitbare Codes (Tabellen siehe Seite 18 und 19) Steuercodes: Dez. ASCII Bedeutung: Zeilenende und Druckstart Zeilenende Zeile 1 bei 2-Zeilendruck Puffer löschen Beginn einer Steuersequenz (siehe Seiten 18 ... 22) jetStamp 791 sendet diesen Code an Host,... -
Seite 18: Codetabelle - Allgemein
Codetabelle - Allgemein - Zeichen von 0 bis 127 Dez. Hex. BLANK “ XOFF & ‘ £ < ¥ € >... -
Seite 19: Westeuropäische Codetabelle
Westeuropäische Codetabelle: Zeichen von 128 bis 255 Dez. Hex. Ç É Ó Æ Ê È Ñ Á Í À Ö Ú Ü Ø Ä Å... -
Seite 20: Senden Von Druckdaten
Übergabereihenfolge 1, 2 je Textblock ist einzuhalten Die Textblockdaten (ESC - Sequenzen und Text) sind von links nach rechts an jetStamp 791 zu übertragen und werden dann in dieser Folge gedruckt (siehe S. 33, ‘Anwendungsbeispiel’) Die auf Seite 27 beschriebenen ‘Grenzwerte’ sind einzuhalten. -
Seite 21: Senden Von Steuersequenzen
Senden von Steuersequenzen Es gibt zwei Arten von Steuersequenzen: 1. Steuercode Ein einzelnes Zeichen wird an jetStamp 791 gesendet. Dieses Zeichen interpretiert jetStamp 791 als Steuercode (und nicht als druckbares Zeichen) und führt die gewünschte Funktion aus. Beispiel: ASCII : Funktion: Zeilenpuffer löschen... -
Seite 22: Steuercodes / Steuersequenzen
Steuercodes / Steuersequenzen Druckerinitialisierung ESC @ ASCII "@" hex. dez. Beschreibung Drucker-Initialisierung (Defaulteinstellung): Default Einstellungen: Schriftart : Engschrift Stempelanfangsposition : Textblockabstand : Zeilenpuffer löschen ASCII dez. Beschreibung Zeilenpuffer löschen: Alle Informationen der Druckzeile werden gelöscht. Druckstart von Zeile 1 bei 2-Zeilendruck ASCII dez. - Seite 23 Schriftart ESC k ASCII "k" <n> n: Dezimalwert hex. <n> dez. <n> Beschreibung: Auswahl einer Schriftart: n = 1 (dez.01): Normalschrift 2,54 mm alphanumerisch, 10 Zeichen / Zoll n = 2 (dez.02): Engschrift 2,11 mm alphanumerisch, 12 Zeichen / Zoll n = 3 (dez.03): Breitschrift 4,23 mm numerisch, 6 Zeichen / Zoll...
- Seite 24 Textblockabstand ESC SP ASCII " " <n> n: Dezimalwert hex. <n> dez. <n> Beschreibung: Werte für Texblockabstand: 0 < n < 234 (Dezimalwerte) Auflösung: n = 1/152 Zoll Der maximale Textblockabstand (n = 234) kann max. 39,1 mm betragen und ist der Abstand von einem vorherigen zu einem nachfolgenden Textblock.
- Seite 25 Speichern eines internen Stempelbildes ESC : 1 ASCII ":" "1" hex. dez. Beschreibung: Nach übertragen der Steuersequenz "ESC x1" werden die Druckdaten (Zeile 1: Steuersequenzen, Steuercodes, Daten, ect., Steuercode LF (FF) ) als internes Druckbild gespeichert, wenn die Anzahl der Druckdaten den Wert ‘220’ nicht überschreitet. Das interne Druckbild kann nach übertragen der Steuersequenz Offline Stempeln “ESC x1”...
-
Seite 26: Hinweise Zur Benutzung Der Steuersequenzen
Hinweise zur Benutzung der Steuersequenzen Folgende wichtige Punkte sind zu beachten: • Sequenzen für Druckerinitialisierung und Druckpuffer löschen: Vor dem Übertragen der Textblockdaten müssen diese Sequenzen übertragen werden. • Übergabereihenfolge für Textblöcke: Die spätere Position der Textblöcke auf dem Beleg ist ausschlaggebend. -
Seite 27: Druckzeichensätze
Druckzeichensätze 1. Normalschrift: Ziffern 0 - 9, Blank, /, &, *, ,, -, ., :, A bis Z und länderspezifische Zeichen siehe Seite 18 und 19 2. Engschrift: Ziffern 0 - 9, Blank, /, &, *, ,, -, ., :, A bis Z und länderspezifische Zeichen siehe Seite 18 und 19 3. -
Seite 28: Statusmeldung (Druckstatus)
Statusmeldung Druck - Status ESC ? Anforderung der Statusmeldung von jetStamp 791 ASCII "?" hex. dez. Reaktion: jetStamp 791 sendet nach Empfang von ESC "?" nachfolgende Statusmeldung: ASCII "?" n: HEX-Codes hex. dez. Mögliche Werte von n: • Fehlermeldungen n = 01h bis n = 09h (siehe Seite 30, ‘Fehlermeldungen’) -
Seite 29: Statusmeldung (Speicher-Status)
Speicher - Status ESC : ? Anforderung der Statusmeldung von jetStamp 791 ASCII ":" "?" hex. dez. Reaktion: jetStamp 791 sendet nach Empfang von ESC ":?" nachfolgende Statusmeldung: ASCII ":" "?" ASCII-Code hex. dez. Mögliche Werte von n: Fehlermeldungen n = "0"... -
Seite 30: Fehlermeldungen
Fehlermeldungen Nummer Fehlerursache Fehlerbehebung n = 01 Fehler nach Einschalten des Prüfen, ob Default-Werte den Gerätes beim Selbsttest. einzustellenden Voreinstellungen EEProm-Speicher mit Default- und Parametern enstprechen. Werten überschrieben Ggf. diese erneut übertragen. n = 04 Fehler nach Verändern des Internes EEprom weist Schreib- EEProm-Speicher-Inhaltes. -
Seite 31: Ablaufdiagramm Datenübertragung (Druckauslösung Durch Host)
Ablaufdiagramm Datenübertragung Druckauslösung durch Host Übertragung starten Druckanfangsposition übertragen ESC $ n Schriftart übertragen Textblockabstand ESC k n übertragen ESC SP n Textblockzeichen laut Schriftart und Code- tabelle übertragen Nächsten Textblock übertragen ? nein Zeilenende für Zeile 1 Zeile 2 übertragen ? LF übertragen (2-Zeilendruck) nein... -
Seite 32: Ablaufdiagramm Datenübertragung (Druckauslösung An 791)
Ablaufdiagramm Datenübertragung Druckauslösung am jetStamp 791 Übertragung starten Status - Abfrage übertragen ESC ? Warten bis Status ESC ? n empfangen wurde nein Druckanfangsposition Stempelauflösung an übertragen ESC $ n 791 betätigt (n = 28) ? Textblockabstand Schriftart übertragen übertragen ESC SP n... -
Seite 33: Anwendungsbeispiel
Netzadapter über das USB - Kabel an den PC anstecken ( und ggfs. den Treiber von der CD installieren). 2. Schnittstellenparameter von jetStamp 791 beachten (S. 16) 3. Nachfolgend aufgeführte Bsp.-Sequenzen an jetStamp übertragen 4. Der nächste Druckauftrag darf erst wieder gesendet werden, wenn jetStamp 791 XON meldet. -
Seite 34: Zusammenfassung Verfügbarer Steuercodes In Num. Reihenfolge
c) Programmbeispiel in Basic: V.24-Schnittstelle COM1 öffnen, Device-Timeout DSR 1000 ms setzen OPEN "com1:9600,N,8,1,DS1000" AS #1 Steuersequenz 'Drucker-Initialisierung' übertragen PRINT #1, CHR$(27);"@" Steuercode 'Zeilenpuffer löschen' übertragen PRINT #1, CHR$(24) Steuersequenz 'Druckanfangsposition 0' übertragen PRINT #1, CHR$(27);"$";CHR$(0) Steuersequenz 'Schriftart 1' (Normalschrift) übertragen PRINT #1, CHR$(27);"k";CHR$(1) Text übertragen... - Seite 36 Ernst Reiner GmbH & Co KG Baumannstr. 16 D - 78120 Furtwangen Telefon 07723 / 6570 07723 / 657 200 E - Mail reiner@reiner.de Internet www.reiner.de 790 103 - 010 d 02 / 2009...
