3. Bedienelemente und Anschlüsse
1
CPT IF_BasicPerfor- CPT IF_BasicPerfor-

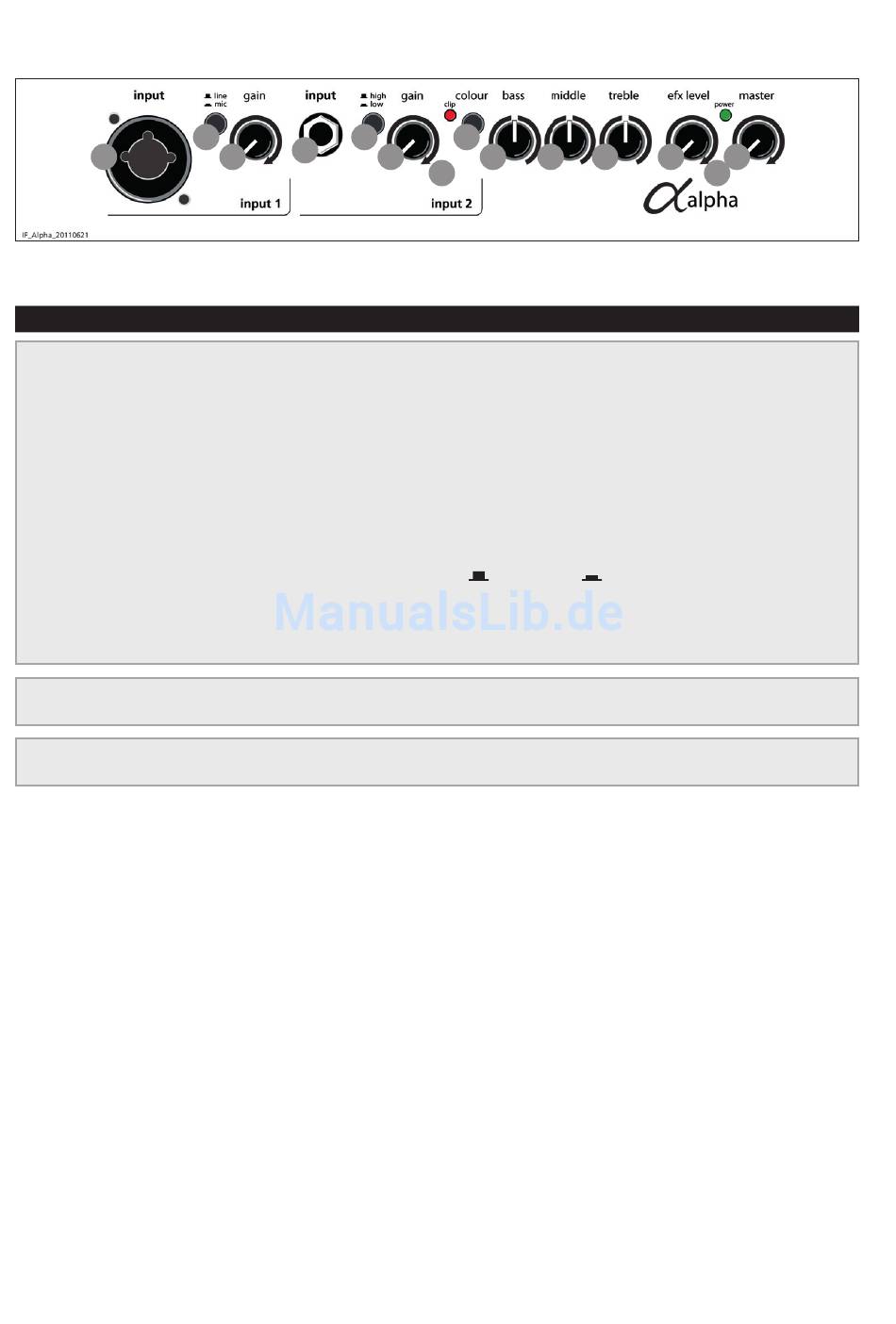

3.1 Frontseite

1) input (inp. 1)
2) line/mic
3) gain
4) input (inp. 2)
5) high/low
6) clip
7) colour
8) bass
9) middle
10) treble
11) efx level
12) power
13) master
4
2 5
4
3
Signaleingang-Kombibuchse für 6,3 mm Mono-Klinkenstecker
und XLR-male-Stecker (48V Phantom-Power)
Signalquellen-Wahlschalter der Kombibuchse: line (nur über
Klinkenstecker) für Instrumente (Tonabnehmer) und andere
line-Quellen, mic für Mikrofone
Eingangspegel-Regler
Signaleingang-Buchse für 6,3 mm Mono-Klinkenstecker
Eingangsempfi ndlichkeits-Umschalter (Abschwächer)
Übersteuerungsanzeige
Aktivierungsschalter Klangfarbenfi lter
Basspegel-Regler
Mittenpegel-Regler
Höhenpegel-Regler
Eff ektpegel-Regler (reverb)
Ein-/Aus-Betriebszustandsanzeige
Gesamtpegel-Regler
7
3 8 9
6
= nicht aktiv
10 11 13
12
= aktiv
inputs 1 + 2
mains & master
efx
