Chapter 4: Operating Instructions
3.1 Gerätevorderseite
Chapter 3: Geräteeigenschaften

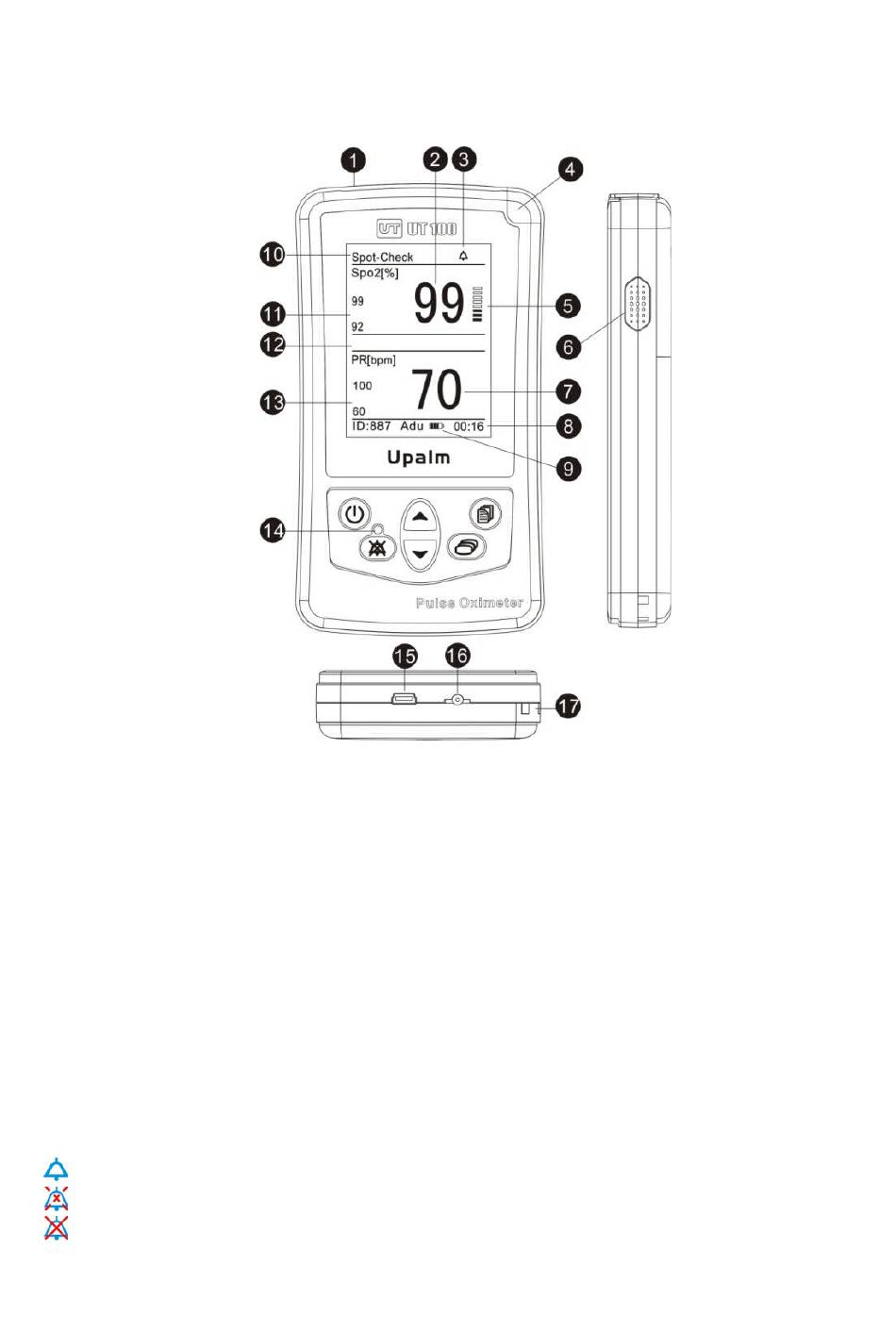

Figure 3.1: Monitor Controls, and Features
1. Sensoranschluss
Anschluss für den Sensor oder das Sensor-Verlängerungskabel, das zwischen Gerät und Sensor gesteckt
werden kann.
2. Numerische SpO
-Anzeige
Die Werte des Patienten werden in Prozent (%) angezeigt. Striche (---) bedeuten, dass
2
das Gerät nicht in der Lage ist die Sätgung zu messen oder zu berechnen.
3. Glocken-Symbol
The mute icon is displayed at the status bar and it has three statuses:
Das Glocken-Symbol wird in der Statusleiste angezeigt und hat 3 verschiedene
Stadien:
" " Der Alarm wird akustisch ausgegeben
" " blinkend: temporäre Alarm-Stummschaltung für 30, 60, 90 oder 120 Sekunden
" " konstant: dauerhafte Stummschaltung des Alarms, daher wird dieses Symbol
konstant in der Statusleiste angezeigt
17
UT100 Handheld Pulse Oximeter Operation Manual
