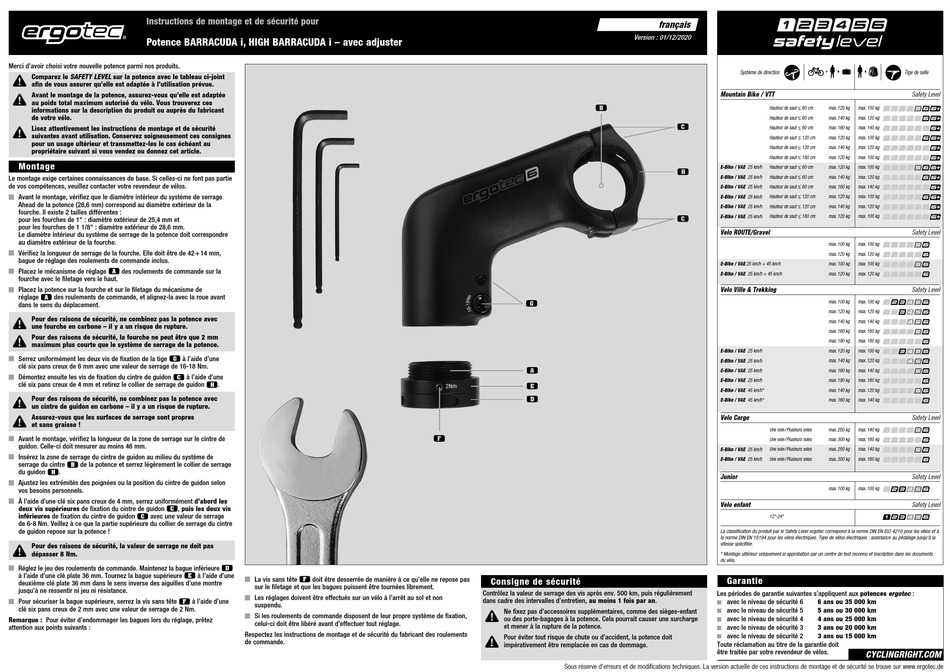

Instructions de montage et de sécurité pour
Potence BARRACUDA i, HIGH BARRACUDA i – avec adjuster
Merci d'avoir choisi votre nouvelle potence parmi nos produits.
Comparez le SAFETY LEVEL sur la potence avec le tableau ci-joint
afin de vous assurer qu'elle est adaptée à l'utilisation prévue.
Avant le montage de la potence, assurez-vous qu'elle est adaptée
au poids total maximum autorisé du vélo. Vous trouverez ces
informations sur la description du produit ou auprès du fabricant
de votre vélo.
Lisez attentivement les instructions de montage et de sécurité
suivantes avant utilisation. Conservez soigneusement ces consignes
pour un usage ultérieur et transmettez-les le cas échéant au
propriétaire suivant si vous vendez ou donnez cet article.
Montage
Le montage exige certaines connaissances de base. Si celles-ci ne font pas partie
de vos compétences, veuillez contacter votre revendeur de vélos.
Avant le montage, vérifiez que le diamètre intérieur du système de serrage
Ahead de la potence (28,6 mm) correspond au diamètre extérieur de la
fourche. Il existe 2 tailles différentes :
pour les fourches de 1" : diamètre extérieur de 25,4 mm et
pour les fourches de 1 1/8" : diamètre extérieur de 28,6 mm.
Le diamètre intérieur du système de serrage de la potence doit correspondre
au diamètre extérieur de la fourche.
Vérifiez la longueur de serrage de la fourche. Elle doit être de 42 + 14 mm,
bague de réglage des roulements de commande inclus.
c
Placez le mécanisme de réglage
des roulements de commande sur la
fourche avec le filetage vers le haut.
Placez la potence sur la fourche et sur le filetage du mécanisme de
c
réglage
des roulements de commande, et alignez-la avec la roue avant
dans le sens du déplacement.
Pour des raisons de sécurité, ne combinez pas la potence avec
une fourche en carbone – il y a un risque de rupture.
Pour des raisons de sécurité, la fourche ne peut être que 2 mm
maximum plus courte que le système de serrage de la potence.
i
Serrez uniformément les deux vis de fixation de la tige
à l'aide d'une
clé six pans creux de 6 mm avec une valeur de serrage de 16-18 Nm.
Démontez ensuite les vis de fixation du cintre de guidon
e
à l'aide d'une
clé six pans creux de 4 mm et retirez le collier de serrage de guidon
Pour des raisons de sécurité, ne combinez pas la potence avec
un cintre de guidon en carbone – il y a un risque de rupture.
Assurez-vous que les surfaces de serrage sont propres
et sans graisse !
Avant le montage, vérifiez la longueur de la zone de serrage sur le cintre de
guidon. Celle-ci doit mesurer au moins 46 mm.
Insérez la zone de serrage du cintre de guidon au milieu du système de
serrage du cintre
d
de la potence et serrez légèrement le collier de serrage
j
du guidon
.
Ajustez les extrémités des poignées ou la position du cintre de guidon selon
vos besoins personnels.
À l'aide d'une clé six pans creux de 4 mm, serrez uniformément d'abord les
deux vis supérieures de fixation du cintre de guidon
e
, puis les deux vis
e
inférieures de fixation du cintre de guidon
avec une valeur de serrage
de 6-8 Nm. Veillez à ce que la partie supérieure du collier de serrage du cintre
de guidon repose sur la potence !
Pour des raisons de sécurité, la valeur de serrage ne doit pas
dépasser 8 Nm.
Réglez le jeu des roulements de commande. Maintenez la bague inférieure
g
à l'aide d'une clé plate 36 mm. Tournez la bague supérieure
deuxième clé plate 36 mm dans le sens inverse des aiguilles d'une montre
jusqu'à ne ressentir ni jeu ni résistance.
Pour sécuriser la bague supérieure, serrez la vis sans tête
h
clé six pans creux de 2 mm avec une valeur de serrage de 2 Nm.
Remarque : Pour éviter d'endommager les bagues lors du réglage, prêtez
attention aux points suivants :
j
.
f
à l'aide d'une
La vis sans tête
h
doit être desserrée de manière à ce qu'elle ne repose pas
sur le filetage et que les bagues puissent être tournées librement.
Les réglages doivent être effectués sur un vélo à l'arrêt au sol et non
à l'aide d'une
suspendu.
Si les roulements de commande disposent de leur propre système de fixation,
celui-ci doit être libéré avant d'effectuer tout réglage.
Respectez les instructions de montage et de sécurité du fabricant des roulements
de commande.
d
i
c
g
f
h
Consigne de sécurité
Contrôlez la valeur de serrage des vis après env. 500 km, puis régulièrement
dans cadre des intervalles d'entretien, au moins 1 fois par an.
Ne fixez pas d'accessoires supplémentaires, comme des sièges-enfant
ou des porte-bagages à la potence. Cela pourrait causer une surcharge
et mener à la rupture de la potence.
Pour éviter tout risque de chute ou d'accident, la potence doit
impérativement être remplacée en cas de dommage.
Sous réserve d'erreurs et de modifications techniques. La version actuelle de ces instructions de montage et de sécurité se trouve sur www.ergotec.de
français
Version : 01/12/2020
Système de direction
Mountain Bike / VTT
Hauteur de saut < _ 60 cm
Hauteur de saut < _ 60 cm
e
Hauteur de saut < _ 60 cm
Hauteur de saut < _ 120 cm
Hauteur de saut < _ 120 cm
Hauteur de saut < _ 180 cm
Hauteur de saut < _ 60 cm
E-Bike / VAE 25 km/h
j
Hauteur de saut < _ 60 cm
E-Bike / VAE 25 km/h
Hauteur de saut < _ 60 cm
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h
Hauteur de saut < _ 120 cm
E-Bike / VAE 25 km/h
Hauteur de saut < _ 120 cm
Hauteur de saut < _ 180 cm
E-Bike / VAE 25 km/h
e
Velo ROUTE/Gravel
E-Bike / VAE 25 km/h + 45 km/h
E-Bike / VAE 25 km/h + 45 km/h
Velo Ville & Trekking
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h
E-Bike / VAE 45 km/h*
E-Bike / VAE 45 km/h*
Velo Cargo
Une voie / Plusieurs voies
Une voie / Plusieurs voies
E-Bike / VAE 25 km/h
Une voie / Plusieurs voies
E-Bike / VAE 25 km/h
Une voie / Plusieurs voies
Junior
Velo enfant
12"-24"
La classification du produit par le Safety Level ergotec correspond à la norme DIN EN ISO 4210 pour les vélos et à
la norme DIN EN 15194 pour les vélos électriques. Type de vélos électriques : assistance au pédalage jusqu'à la
vitesse spécifiée.
* Montage ultérieur uniquement si approbation par un centre de test reconnu et inscription dans les documents
du vélo.
Garantie
Les périodes de garantie suivantes s'appliquent aux potences ergotec :
avec le niveau de sécurité 6
avec le niveau de sécurité 5
avec le niveau de sécurité 4
avec le niveau de sécurité 3
avec le niveau de sécurité 2
Toute réclamation au titre de la garantie doit
être traitée par votre revendeur de vélos.
Tige de selle
Safety Level
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 160 kg
max. 140 kg
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 120 kg
max. 100 kg
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 160 kg
max. 140 kg
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 120 kg
max. 100 kg
Safety Level
max. 100 kg
max. 100 kg
max. 120 kg
max. 120 kg
max. 100 kg
max. 100 kg
max. 120 kg
max. 120 kg
Safety Level
max. 100 kg
max. 100 kg
max. 120 kg
max. 120 kg
max. 140 kg
max. 140 kg
max. 160 kg
max. 160 kg
max. 180 kg
max. 180 kg
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 160 kg
max. 140 kg
max. 180 kg
max. 160 kg
max. 140 kg
max. 120 kg
max. 160 kg
max. 140 kg
Safety Level
max. 250 kg
max. 140 kg
max. 300 kg
max. 160 kg
max. 250 kg
max. 140 kg
max. 300 kg
max. 160 kg
Safety Level
max. 100 kg
max. 100 kg
Safety Level
6 ans ou 35 000 km
5 ans ou 30 000 km
4 ans ou 25 000 km
3 ans ou 20 000 km
3 ans ou 15 000 km
