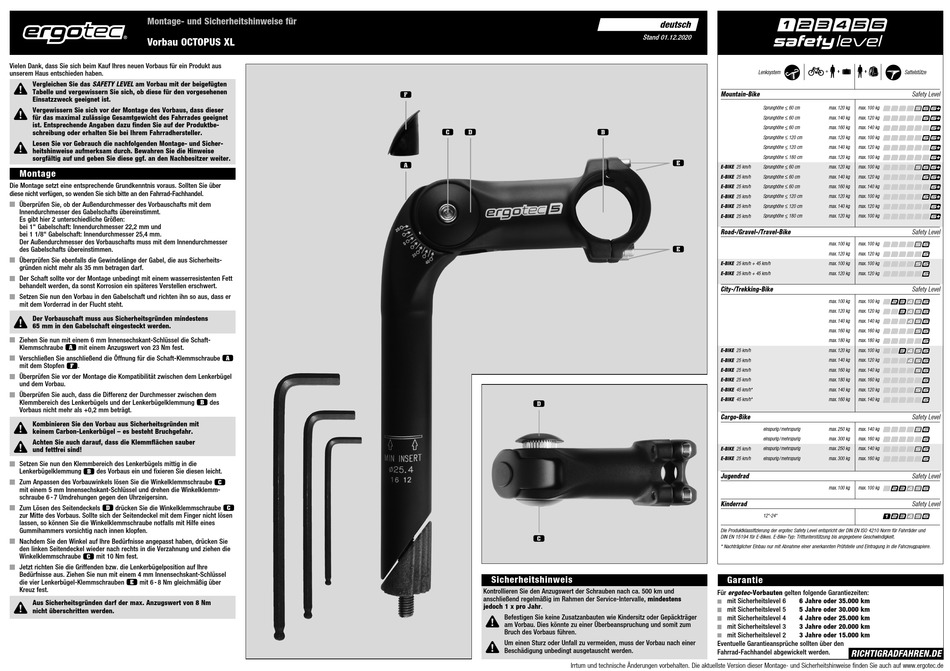

ERGOTEC OCTOPUS XL Montage-Und Sicherheitshinweise

Montage- und Sicherheitshinweise für

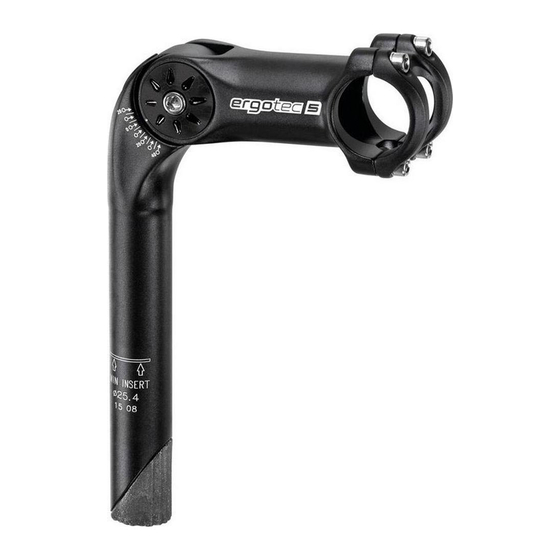

Vorbau OCTOPUS XL
Vielen Dank, dass Sie sich beim Kauf Ihres neuen Vorbaus für ein Produkt aus
unserem Haus entschieden haben.
Vergleichen Sie das SAFETY LEVEL am Vorbau mit der beigefügten
Tabelle und vergewissern Sie sich, ob diese für den vorgesehenen
Einsatzzweck geeignet ist.
Vergewissern Sie sich vor der Montage des Vorbaus, dass dieser
für das maximal zulässige Gesamtgewicht des Fahrrades geeignet
ist. Entsprechende Angaben dazu finden Sie auf der Produktbe-
schreibung oder erhalten Sie bei Ihrem Fahrradhersteller.
Lesen Sie vor Gebrauch die nachfolgenden Montage- und Sicher-
heitshinweise aufmerksam durch. Bewahren Sie die Hinweise
sorgfältig auf und geben Sie diese ggf. an den Nachbesitzer weiter.
Montage
Die Montage setzt eine entsprechende Grundkenntnis voraus. Sollten Sie über
diese nicht verfügen, so wenden Sie sich bitte an den Fahrrad-Fachhandel.
Überprüfen Sie, ob der Außendurchmesser des Vorbauschafts mit dem
Innendurchmesser des Gabelschafts übereinstimmt.
Es gibt hier 2 unterschiedliche Größen:
bei 1" Gabelschaft: Innendurchmesser 22,2 mm und
bei 1 1/8" Gabelschaft: Innendurchmesser 25,4 mm.
Der Außendurchmesser des Vorbauschafts muss mit dem Innendurchmesser
des Gabelschafts übereinstimmen.
Überprüfen Sie ebenfalls die Gewindelänge der Gabel, die aus Sicherheits-
gründen nicht mehr als 35 mm betragen darf.
Der Schaft sollte vor der Montage unbedingt mit einem wasserresistenten Fett
behandelt werden, da sonst Korrosion ein späteres Verstellen erschwert.
Setzen Sie nun den Vorbau in den Gabelschaft und richten ihn so aus, dass er
mit dem Vorderrad in der Flucht steht.
Der Vorbauschaft muss aus Sicherheitsgründen mindestens
65 mm in den Gabelschaft eingesteckt werden.
Ziehen Sie nun mit einem 6 mm Innensechskant-Schlüssel die Schaft-
Klemmschraube c mit einem Anzugswert von 23 Nm fest.
Verschließen Sie anschließend die Öffnung für die Schaft-Klemmschraube
mit dem Stopfen h .
Überprüfen Sie vor der Montage die Kompatibilität zwischen dem Lenkerbügel
und dem Vorbau.
Überprüfen Sie auch, dass die Differenz der Durchmesser zwischen dem
Klemmbereich des Lenkerbügels und der Lenkerbügelklemmung
Vorbaus nicht mehr als +0,2 mm beträgt.
Kombinieren Sie den Vorbau aus Sicherheitsgründen mit
keinem Carbon-Lenkerbügel – es besteht Bruchgefahr.
Achten Sie auch darauf, dass die Klemmflächen sauber
und fettfrei sind!
Setzen Sie nun den Klemmbereich des Lenkerbügels mittig in die
d
Lenkerbügelklemmung des Vorbaus ein und fixieren Sie diesen leicht.
Zum Anpassen des Vorbauwinkels lösen Sie die Winkelklemmschraube
mit einem 5 mm Innensechskant-Schlüssel und drehen die Winkelklemm-
schraube 6 - 7 Umdrehungen gegen den Uhrzeigersinn.
Zum Lösen des Seitendeckels f drücken Sie die Winkelklemmschraube
zur Mitte des Vorbaus. Sollte sich der Seitendeckel mit dem Finger nicht lösen
lassen, so können Sie die Winkelklemmschraube notfalls mit Hilfe eines
Gummihammers vorsichtig nach innen klopfen.
Nachdem Sie den Winkel auf Ihre Bedürfnisse angepasst haben, drücken Sie
den linken Seitendeckel wieder nach rechts in die Verzahnung und ziehen die
Winkelklemmschraube e mit 10 Nm fest.
Jetzt richten Sie die Griffenden bzw. die Lenkerbügelposition auf Ihre
Bedürfnisse aus. Ziehen Sie nun mit einem 4 mm Innensechskant-Schlüssel
g
die vier Lenkerbügel-Klemmschrauben mit 6 - 8 Nm gleichmäßig über
Kreuz fest.
Aus Sicherheitsgründen darf der max. Anzugswert von 8 Nm
nicht überschritten werden.
c
d
des
e
e
h
e f
c
f
e
Sicherheitshinweis
Kontrollieren Sie den Anzugswert der Schrauben nach ca. 500 km und
anschließend regelmäßig im Rahmen der Service-Intervalle, mindestens
jedoch 1 x pro Jahr.
Befestigen Sie keine Zusatzanbauten wie Kindersitz oder Gepäckträger
am Vorbau. Dies könnte zu einer Überbeanspruchung und somit zum
Bruch des Vorbaus führen.
Um einen Sturz oder Unfall zu vermeiden, muss der Vorbau nach einer
Beschädigung unbedingt ausgetauscht werden.
Irrtum und technische Änderungen vorbehalten. Die aktuellste Version dieser Montage- und Sicherheitshinweise finden Sie auch auf www.ergotec.de
deutsch
Stand 01.12.2020
Lenksystem
Mountain-Bike
Sprunghöhe < _ 60 cm
Sprunghöhe < _ 60 cm
Sprunghöhe < _ 60 cm
d
Sprunghöhe < _ 120 cm
Sprunghöhe < _ 120 cm
Sprunghöhe < _ 180 cm
g
Sprunghöhe < _ 60 cm
E-BIKE 25 km/h
Sprunghöhe < _ 60 cm
E-BIKE 25 km/h
Sprunghöhe < _ 60 cm
E-BIKE 25 km/h
E-BIKE 25 km/h Sprunghöhe < _ 120 cm
E-BIKE 25 km/h Sprunghöhe < _ 120 cm
Sprunghöhe < _ 180 cm
E-BIKE 25 km/h
Road-/Gravel-/Travel-Bike
g
E-BIKE 25 km/h + 45 km/h
E-BIKE 25 km/h + 45 km/h
City-/Trekking-Bike
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 45 km/h*
E-BIKE 45 km/h*
Cargo-Bike
einspurig / mehrspurig
einspurig / mehrspurig
E-BIKE 25 km/h einspurig / mehrspurig
E-BIKE 25 km/h einspurig / mehrspurig
Jugendrad
Kinderrad
12"-24"
Die Produktklassifizierung der ergotec Safety Level entspricht der DIN EN ISO 4210 Norm für Fahrräder und
DIN EN 15194 für E-Bikes. E-Bike-Typ: Trittunterstützung bis angegebene Geschwindigkeit.
* Nachträglicher Einbau nur mit Abnahme einer anerkannten Prüfstelle und Eintragung in die Fahrzeugpapiere.
Garantie
Für ergotec-Vorbauten gelten folgende Garantiezeiten:
mit Sicherheitslevel 6
mit Sicherheitslevel 5
mit Sicherheitslevel 4
mit Sicherheitslevel 3
mit Sicherheitslevel 2
Eventuelle Garantieansprüche sollten über den
Fahrrad-Fachhandel abgewickelt werden.
Sattelstütze
Safety Level
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 120 kg max. 100 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 120 kg max. 100 kg
Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
max. 180 kg max. 180 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
max. 180 kg max. 160 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
Safety Level
max. 250 kg max. 140 kg
max. 300 kg max. 160 kg
max. 250 kg max. 140 kg
max. 300 kg max. 160 kg
Safety Level
max. 100 kg max. 100 kg
Safety Level
6 Jahre oder 35.000 km
5 Jahre oder 30.000 km
4 Jahre oder 25.000 km
3 Jahre oder 20.000 km
3 Jahre oder 15.000 km
RICHTIGRADFAHREN.DE
