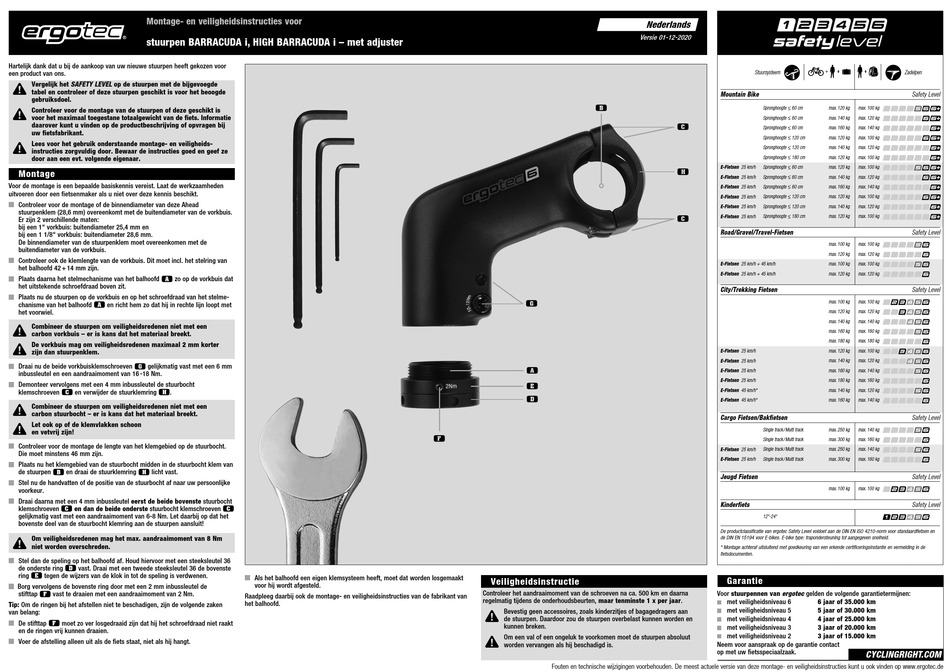

Montage - ERGOTEC BARRACUDA i Montage-Und Sicherheitshinweise

Montage- en veiligheidsinstructies voor
stuurpen BARRACUDA i, HIGH BARRACUDA i – met adjuster
Hartelijk dank dat u bij de aankoop van uw nieuwe stuurpen heeft gekozen voor
een product van ons.
Vergelijk het SAFETY LEVEL op de stuurpen met de bijgevoegde
tabel en controleer of deze stuurpen geschikt is voor het beoogde
gebruiksdoel.
Controleer voor de montage van de stuurpen of deze geschikt is
voor het maximaal toegestane totaalgewicht van de fiets. Informatie
daarover kunt u vinden op de productbeschrijving of opvragen bij
uw fietsfabrikant.
Lees voor het gebruik onderstaande montage- en veiligheids-
instructies zorgvuldig door. Bewaar de instructies goed en geef ze
door aan een evt. volgende eigenaar.

Montage

Voor de montage is een bepaalde basiskennis vereist. Laat de werkzaamheden
uitvoeren door een fietsenmaker als u niet over deze kennis beschikt.
Controleer voor de montage of de binnendiameter van deze Ahead
stuurpenklem (28,6 mm) overeenkomt met de buitendiameter van de vorkbuis.
Er zijn 2 verschillende maten:
bij een 1" vorkbuis: buitendiameter 25,4 mm en
bij een 1 1/8" vorkbuis: buitendiameter 28,6 mm.
De binnendiameter van de stuurpenklem moet overeenkomen met de
buitendiameter van de vorkbuis.
Controleer ook de klemlengte van de vorkbuis. Dit moet incl. het stelring van
het balhoofd 42 + 14 mm zijn.
c
Plaats daarna het stelmechanisme van het balhoofd zo op de vorkbuis dat
het uitstekende schroefdraad boven zit.
Plaats nu de stuurpen op de vorkbuis en op het schroefdraad van het stelme-
chanisme van het balhoofd c en richt hem zo dat hij in rechte lijn loopt met
het voorwiel.
Combineer de stuurpen om veiligheidsredenen niet met een
carbon vorkbuis – er is kans dat het materiaal breekt.
De vorkbuis mag om veiligheidsredenen maximaal 2 mm korter
zijn dan stuurpenklem.
Draai nu de beide vorkbuisklemschroeven i gelijkmatig vast met een 6 mm
inbussleutel en een aandraaimoment van 16 -18 Nm.
Demonteer vervolgens met een 4 mm inbussleutel de stuurbocht
klemschroeven e en verwijder de stuurklemring j .
Combineer de stuurpen om veiligheidsredenen niet met een
carbon stuurbocht – er is kans dat het materiaal breekt.
Let ook op of de klemvlakken schoon
en vetvrij zijn!
Controleer voor de montage de lengte van het klemgebied op de stuurbocht.
Die moet minstens 46 mm zijn.
Plaats nu het klemgebied van de stuurbocht midden in de stuurbocht klem van
d j
de stuurpen en draai de stuurklemring licht vast.
Stel nu de handvatten of de positie van de stuurbocht af naar uw persoonlijke
voorkeur.
Draai daarna met een 4 mm inbussleutel eerst de beide bovenste stuurbocht
klemschroeven e en dan de beide onderste stuurbocht klemschroeven
gelijkmatig vast met een aandraaimoment van 6-8 Nm. Let daarbij op dat het
bovenste deel van de stuurbocht klemring aan de stuurpen aansluit!
Om veiligheidsredenen mag het max. aandraaimoment van 8 Nm
niet worden overschreden.
Stel dan de speling op het balhoofd af. Houd hiervoor met een steeksleutel 36
de onderste ring f vast. Draai met een tweede steeksleutel 36 de bovenste
g
ring tegen de wijzers van de klok in tot de speling is verdwenen.
Borg vervolgens de bovenste ring door met een 2 mm inbussleutel de
h
stifttap vast te draaien met een aandraaimoment van 2 Nm.
Tip: Om de ringen bij het afstellen niet te beschadigen, zijn de volgende zaken
van belang:
h
De stifttap moet zo ver losgedraaid zijn dat hij het schroefdraad niet raakt
en de ringen vrij kunnen draaien.
Voer de afstelling alleen uit als de fiets staat, niet als hij hangt.
e
Als het balhoofd een eigen klemsysteem heeft, moet dat worden losgemaakt
voor hij wordt afgesteld.
Raadpleeg daarbij ook de montage- en veiligheidsinstructies van de fabrikant van
het balhoofd.
d
i
c
g
f
h
Veiligheidsinstructie
Controleer het aandraaimoment van de schroeven na ca. 500 km en daarna
regelmatig tijdens de onderhoudsbeurten, maar tenminste 1 x per jaar.
Bevestig geen accessoires, zoals kinderzitjes of bagagedragers aan
de stuurpen. Daardoor zou de stuurpen overbelast kunnen worden en
kunnen breken.
Om een val of een ongeluk te voorkomen moet de stuurpen absoluut
worden vervangen als hij beschadigd is.
Fouten en technische wijzigingen voorbehouden. De meest actuele versie van deze montage- en veiligheidsinstructies kunt u ook vinden op www.ergotec.de
Nederlands
Versie 01-12-2020
Stuursysteem
Mountain Bike
Spronghoogte < _ 60 cm
Spronghoogte < _ 60 cm
e
Spronghoogte < _ 60 cm
Spronghoogte < _ 120 cm
Spronghoogte < _ 120 cm
Spronghoogte < _ 180 cm
Spronghoogte < _ 60 cm
E-Fietsen 25 km/h
j
Spronghoogte < _ 60 cm
E-Fietsen 25 km/h
Spronghoogte < _ 60 cm
E-Fietsen 25 km/h
E-Fietsen 25 km/h Spronghoogte < _ 120 cm
E-Fietsen 25 km/h Spronghoogte < _ 120 cm
Spronghoogte < _ 180 cm
E-Fietsen 25 km/h
e
Road/Gravel/Travel-Fietsen
E-Fietsen 25 km/h + 45 km/h
E-Fietsen 25 km/h + 45 km/h
City/Trekking Fietsen
E-Fietsen 25 km/h
E-Fietsen 25 km/h
E-Fietsen 25 km/h
E-Fietsen 25 km/h
E-Fietsen 45 km/h*
E-Fietsen 45 km/h*
Cargo Fietsen/Bakfietsen
Single track / Multi track
Single track / Multi track
E-Fietsen 25 km/h Single track / Multi track
E-Fietsen 25 km/h Single track / Multi track
Jeugd Fietsen
Kinderfiets
12"-24"
De productclassificatie van ergotec Safety Level voldoet aan de DIN EN ISO 4210-norm voor standaardfietsen en
de DIN EN 15194 voor E-bikes. E-bike type: trapondersteuning tot aangegeven snelheid.
* Montage achteraf uitsluitend met goedkeuring van een erkende certificeringsinstantie en vermelding in de
fietsdocumenten.
Garantie
Voor stuurpennen van ergotec gelden de volgende garantietermijnen:
met veiligheidsniveau 6 6 jaar of 35.000 km
met veiligheidsniveau 5 5 jaar of 30.000 km
met veiligheidsniveau 4 4 jaar of 25.000 km
met veiligheidsniveau 3 3 jaar of 20.000 km
met veiligheidsniveau 2 3 jaar of 15.000 km
Neem voor aanspraak op de garantie contact
op met uw fietsspeciaalzaak.
