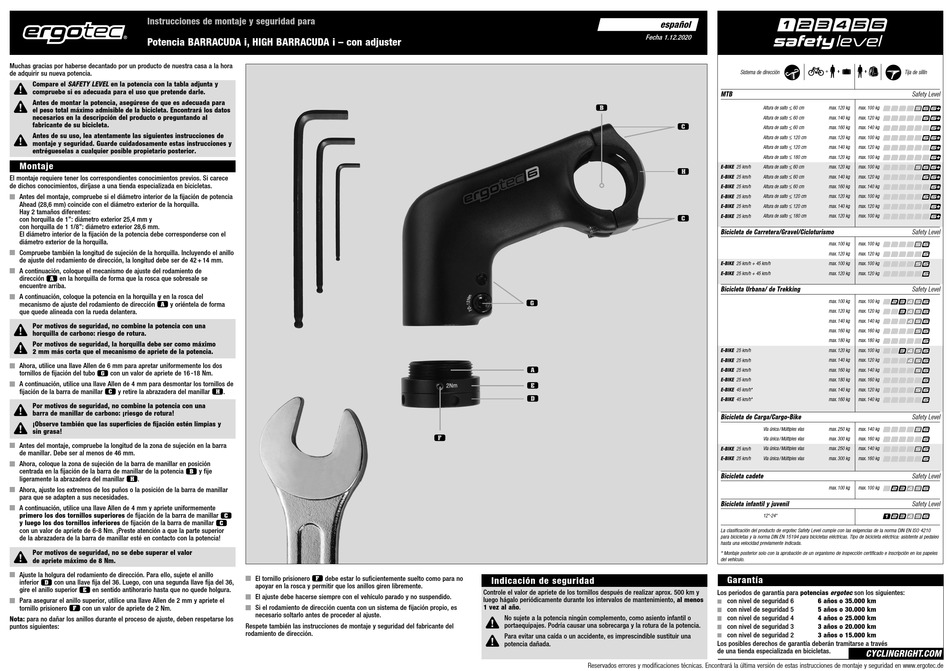

Instrucciones de montaje y seguridad para
Potencia BARRACUDA i, HIGH BARRACUDA i – con adjuster
Muchas gracias por haberse decantado por un producto de nuestra casa a la hora
de adquirir su nueva potencia.
Compare el SAFETY LEVEL en la potencia con la tabla adjunta y
compruebe si es adecuada para el uso que pretende darle.
Antes de montar la potencia, asegúrese de que es adecuada para
el peso total máximo admisible de la bicicleta. Encontrará los datos
necesarios en la descripción del producto o preguntando al
fabricante de su bicicleta.
Antes de su uso, lea atentamente las siguientes instrucciones de
montaje y seguridad. Guarde cuidadosamente estas instrucciones y
entrégueselas a cualquier posible propietario posterior.

Montaje

El montaje requiere tener los correspondientes conocimientos previos. Si carece
de dichos conocimientos, diríjase a una tienda especializada en bicicletas.
Antes del montaje, compruebe si el diámetro interior de la fijación de potencia
Ahead (28,6 mm) coincide con el diámetro exterior de la horquilla.
Hay 2 tamaños diferentes:
con horquilla de 1": diámetro exterior 25,4 mm y
con horquilla de 1 1/8": diámetro exterior 28,6 mm.
El diámetro interior de la fijación de la potencia debe corresponderse con el
diámetro exterior de la horquilla.
Compruebe también la longitud de sujeción de la horquilla. Incluyendo el anillo
de ajuste del rodamiento de dirección, la longitud debe ser de 42 + 14 mm.
A continuación, coloque el mecanismo de ajuste del rodamiento de
c
dirección en la horquilla de forma que la rosca que sobresale se
encuentre arriba.
A continuación, coloque la potencia en la horquilla y en la rosca del
mecanismo de ajuste del rodamiento de dirección c y oriéntela de forma
que quede alineada con la rueda delantera.
Por motivos de seguridad, no combine la potencia con una
horquilla de carbono: riesgo de rotura.
Por motivos de seguridad, la horquilla debe ser como máximo
2 mm más corta que el mecanismo de apriete de la potencia.
Ahora, utilice una llave Allen de 6 mm para apretar uniformemente los dos
i
tornillos de fijación del tubo con un valor de apriete de 16 -18 Nm.
A continuación, utilice una llave Allen de 4 mm para desmontar los tornillos de
fijación de la barra de manillar e y retire la abrazadera del manillar
Por motivos de seguridad, no combine la potencia con una
barra de manillar de carbono: ¡riesgo de rotura!
¡Observe también que las superficies de fijación estén limpias y
sin grasa!
Antes del montaje, compruebe la longitud de la zona de sujeción en la barra
de manillar. Debe ser al menos de 46 mm.
Ahora, coloque la zona de sujeción de la barra de manillar en posición
d
centrada en la fijación de la barra de manillar de la potencia
ligeramente la abrazadera del manillar j .
Ahora, ajuste los extremos de los puños o la posición de la barra de manillar
para que se adapten a sus necesidades.
A continuación, utilice una llave Allen de 4 mm y apriete uniformemente
primero los dos tornillos superiores de fijación de la barra de manillar
y luego los dos tornillos inferiores de fijación de la barra de manillar
con un valor de apriete de 6-8 Nm. ¡Preste atención a que la parte superior
de la abrazadera de la barra de manillar esté en contacto con la potencia!
Por motivos de seguridad, no se debe superar el valor
de apriete máximo de 8 Nm.
Ajuste la holgura del rodamiento de dirección. Para ello, sujete el anillo
inferior f con una llave fija del 36. Luego, con una segunda llave fija del 36,
g
gire el anillo superior en sentido antihorario hasta que no quede holgura.
Para asegurar el anillo superior, utilice una llave Allen de 2 mm y apriete el
h
tornillo prisionero con un valor de apriete de 2 Nm.
Nota: para no dañar los anillos durante el proceso de ajuste, deben respetarse los
puntos siguientes:
j .
y fije
e
e
El tornillo prisionero h debe estar lo suficientemente suelto como para no
apoyar en la rosca y permitir que los anillos giren libremente.
El ajuste debe hacerse siempre con el vehículo parado y no suspendido.
Si el rodamiento de dirección cuenta con un sistema de fijación propio, es
necesario soltarlo antes de proceder al ajuste.
Respete también las instrucciones de montaje y seguridad del fabricante del
rodamiento de dirección.
d
i
c
g
f
h
Indicación de seguridad
Controle el valor de apriete de los tornillos después de realizar aprox. 500 km y
luego hágalo periódicamente durante los intervalos de mantenimiento, al menos
1 vez al año.
No sujete a la potencia ningún complemento, como asiento infantil o
portaequipajes. Podría causar una sobrecarga y la rotura de la potencia.
Para evitar una caída o un accidente, es imprescindible sustituir una
potencia dañada.
Reservados errores y modificaciones técnicas. Encontrará la última versión de estas instrucciones de montaje y seguridad en www.ergotec.de
español
Fecha 1.12.2020
Sistema de dirección
MTB
Altura de salto < _ 60 cm
Altura de salto < _ 60 cm
e
Altura de salto < _ 60 cm
Altura de salto < _ 120 cm
Altura de salto < _ 120 cm
Altura de salto < _ 180 cm
Altura de salto < _ 60 cm
E-BIKE 25 km/h
j
Altura de salto < _ 60 cm
E-BIKE 25 km/h
Altura de salto < _ 60 cm
E-BIKE 25 km/h
E-BIKE 25 km/h Altura de salto < _ 120 cm
E-BIKE 25 km/h Altura de salto < _ 120 cm
Altura de salto < _ 180 cm
E-BIKE 25 km/h
e
Bicicleta de Carretera/Gravel/Cicloturismo
E-BIKE 25 km/h + 45 km/h
E-BIKE 25 km/h + 45 km/h
Bicicleta Urbana/ de Trekking
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 45 km/h*
E-BIKE 45 km/h*
Bicicleta de Carga/Cargo-Bike
Vía única / Múltiples vías
Vía única / Múltiples vías
E-BIKE 25 km/h Vía única / Múltiples vías
E-BIKE 25 km/h Vía única / Múltiples vías
Bicicleta cadete
Bicicleta infantil y juvenil
12"-24"
La clasificación del producto de ergotec Safety Level cumple con las exigencias de la norma DIN EN ISO 4210
para bicicletas y la norma DIN EN 15194 para bicicletas eléctricas. Tipo de bicicleta eléctrica: asistente al pedaleo
hasta una velocidad previamente indicada.
* Montaje posterior solo con la aprobación de un organismo de inspección certificado e inscripción en los papeles
del vehículo.
Garantía
Los periodos de garantía para potencias ergotec son los siguientes:
con nivel de seguridad 6 6 años o 35.000 km
con nivel de seguridad 5 5 años o 30.000 km
con nivel de seguridad 4 4 años o 25.000 km
con nivel de seguridad 3 3 años o 20.000 km
con nivel de seguridad 2 3 años o 15.000 km
Los posibles derechos de garantía deberán tramitarse a través
de una tienda especializada en bicicletas.
Tija de sillín
Safety Level
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 120 kg max. 100 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 120 kg max. 100 kg
Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
max. 180 kg max. 180 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
max. 180 kg max. 160 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
Safety Level
max. 250 kg max. 140 kg
max. 300 kg max. 160 kg
max. 250 kg max. 140 kg
max. 300 kg max. 160 kg
Safety Level
max. 100 kg max. 100 kg
Safety Level
