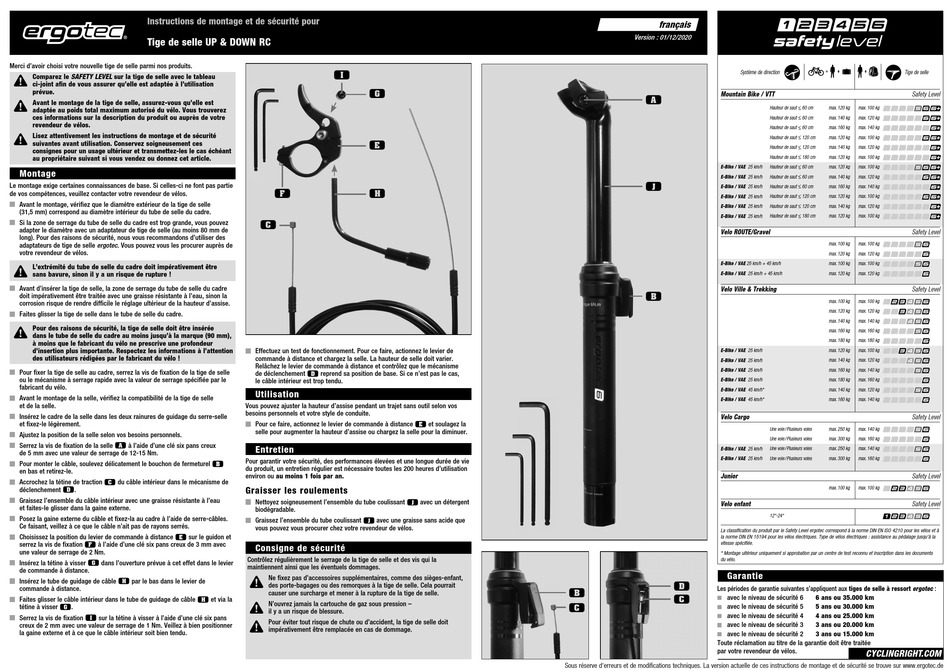

Instructions de montage et de sécurité pour
Tige de selle UP & DOWN RC
Merci d'avoir choisi votre nouvelle tige de selle parmi nos produits.
Comparez le SAFETY LEVEL sur la tige de selle avec le tableau
ci-joint afin de vous assurer qu'elle est adaptée à l'utilisation
prévue.
Avant le montage de la tige de selle, assurez-vous qu'elle est
adaptée au poids total maximum autorisé du vélo. Vous trouverez
ces informations sur la description du produit ou auprès de votre
revendeur de vélos.
Lisez attentivement les instructions de montage et de sécurité
suivantes avant utilisation. Conservez soigneusement ces
consignes pour un usage ultérieur et transmettez-les le cas échéant
au propriétaire suivant si vous vendez ou donnez cet article.
Montage
Le montage exige certaines connaissances de base. Si celles-ci ne font pas partie
de vos compétences, veuillez contacter votre revendeur de vélos.
Avant le montage, vérifiez que le diamètre extérieur de la tige de selle
(31,5 mm) correspond au diamètre intérieur du tube de selle du cadre.
Si la zone de serrage du tube de selle du cadre est trop grande, vous pouvez
adapter le diamètre avec un adaptateur de tige de selle (au moins 80 mm de
long). Pour des raisons de sécurité, nous vous recommandons d'utiliser des
adaptateurs de tige de selle ergotec. Vous pouvez vous les procurer auprès de
votre revendeur de vélos.
L'extrémité du tube de selle du cadre doit impérativement être
sans bavure, sinon il y a un risque de rupture !
Avant d'insérer la tige de selle, la zone de serrage du tube de selle du cadre
doit impérativement être traitée avec une graisse résistante à l'eau, sinon la
corrosion risque de rendre difficile le réglage ultérieur de la hauteur d'assise.
Faites glisser la tige de selle dans le tube de selle du cadre.
Pour des raisons de sécurité, la tige de selle doit être insérée
dans le tube de selle du cadre au moins jusqu'à la marque (90 mm),
à moins que le fabricant du vélo ne prescrive une profondeur
d'insertion plus importante. Respectez les informations à l'attention
des utilisateurs rédigées par le fabricant du vélo !
Pour fixer la tige de selle au cadre, serrez la vis de fixation de la tige de selle
ou le mécanisme à serrage rapide avec la valeur de serrage spécifiée par le
fabricant du vélo.
Avant le montage de la selle, vérifiez la compatibilité de la tige de selle
et de la selle.
Insérez le cadre de la selle dans les deux rainures de guidage du serre-selle
et fixez-le légèrement.
Ajustez la position de la selle selon vos besoins personnels.
c
Serrez la vis de fixation de la selle
à l'aide d'une clé six pans creux
de 5 mm avec une valeur de serrage de 12-15 Nm.
Pour monter le câble, soulevez délicatement le bouchon de fermeturel
en bas et retirez-le.
Accrochez la tétine de traction
e
du câble intérieur dans le mécanisme de
f
déclenchement
.
Graissez l'ensemble du câble intérieur avec une graisse résistante à l'eau
et faites-le glisser dans la gaine externe.
Posez la gaine externe du câble et fixez-la au cadre à l'aide de serre-câbles.
Ce faisant, veillez à ce que le câble n'ait pas de rayons serrés.
g
Choisissez la position du levier de commande à distance
sur le guidon et
h
serrez la vis de fixation
à l'aide d'une clé six pans creux de 3 mm avec
une valeur de serrage de 2 Nm.
i
Insérez la tétine à visser
dans l'ouverture prévue à cet effet dans le levier
de commande à distance.
j
Insérez le tube de guidage de câble
par le bas dans le levier de
commande à distance.
Faites glisser le câble intérieur dans le tube de guidage de câble
i
tétine à visser
.
k
Serrez la vis de fixation
sur la tétine à visser à l'aide d'une clé six pans
creux de 2 mm avec une valeur de serrage de 1 Nm. Veillez à bien positionner
la gaine externe et à ce que le câble intérieur soit bien tendu.
k
i
g
h
j
e
Effectuez un test de fonctionnement. Pour ce faire, actionnez le levier de
commande à distance et chargez la selle. La hauteur de selle doit varier.
Relâchez le levier de commande à distance et contrôlez que le mécanisme
de déclenchement
f
reprend sa position de base. Si ce n'est pas le cas,
le câble intérieur est trop tendu.
Utilisation
Vous pouvez ajuster la hauteur d'assise pendant un trajet sans outil selon vos
besoins personnels et votre style de conduite.
Pour ce faire, actionnez le levier de commande à distance
selle pour augmenter la hauteur d'assise ou chargez la selle pour la diminuer.
Entretien
Pour garantir votre sécurité, des performances élevées et une longue durée de vie
d
du produit, un entretien régulier est nécessaire toutes les 200 heures d'utilisation
environ ou au moins 1 fois par an.
Graisser les roulements
Nettoyez soigneusement l'ensemble du tube coulissant
biodégradable.
Graissez l'ensemble du tube coulissant
l
avec une graisse sans acide que
vous pouvez vous procurer chez votre revendeur de vélos.
Consigne de sécurité
Contrôlez régulièrement le serrage de la tige de selle et des vis qui la
maintiennent ainsi que les éventuels dommages.
Ne fixez pas d'accessoires supplémentaires, comme des sièges-enfant,
des porte-bagages ou des remorques à la tige de selle. Cela pourrait
causer une surcharge et mener à la rupture de la tige de selle.
j
et via la
N'ouvrez jamais la cartouche de gaz sous pression –
il y a un risque de blessure.
Pour éviter tout risque de chute ou d'accident, la tige de selle doit
impérativement être remplacée en cas de dommage.
g
et soulagez la
l
avec un détergent
d
e
Sous réserve d'erreurs et de modifications techniques. La version actuelle de ces instructions de montage et de sécurité se trouve sur www.ergotec.de
français
Version : 01/12/2020
Système de direction
Mountain Bike / VTT
c
Hauteur de saut < _ 60 cm
Hauteur de saut < _ 60 cm
Hauteur de saut < _ 60 cm
Hauteur de saut < _ 120 cm
Hauteur de saut < _ 120 cm
Hauteur de saut < _ 180 cm
Hauteur de saut < _ 60 cm
E-Bike / VAE 25 km/h
Hauteur de saut < _ 60 cm
E-Bike / VAE 25 km/h
l
Hauteur de saut < _ 60 cm
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h
Hauteur de saut < _ 120 cm
E-Bike / VAE 25 km/h
Hauteur de saut < _ 120 cm
Hauteur de saut < _ 180 cm
E-Bike / VAE 25 km/h
Velo ROUTE/Gravel
E-Bike / VAE 25 km/h + 45 km/h
E-Bike / VAE 25 km/h + 45 km/h
Velo Ville & Trekking
d
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h
E-Bike / VAE 45 km/h*
E-Bike / VAE 45 km/h*
Velo Cargo
Une voie / Plusieurs voies
Une voie / Plusieurs voies
E-Bike / VAE 25 km/h
Une voie / Plusieurs voies
E-Bike / VAE 25 km/h
Une voie / Plusieurs voies
Junior
Velo enfant
12"-24"
La classification du produit par le Safety Level ergotec correspond à la norme DIN EN ISO 4210 pour les vélos et à
la norme DIN EN 15194 pour les vélos électriques. Type de vélos électriques : assistance au pédalage jusqu'à la
vitesse spécifiée.
* Montage ultérieur uniquement si approbation par un centre de test reconnu et inscription dans les documents
du vélo.
Garantie
f
Les périodes de garantie suivantes s'appliquent aux tiges de selle à ressort ergotec :
e
avec le niveau de sécurité 6
avec le niveau de sécurité 5
avec le niveau de sécurité 4
avec le niveau de sécurité 3
avec le niveau de sécurité 2
Toute réclamation au titre de la garantie doit être traitée
par votre revendeur de vélos.
Tige de selle
Safety Level
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 160 kg
max. 140 kg
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 120 kg
max. 100 kg
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 160 kg
max. 140 kg
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 120 kg
max. 100 kg
Safety Level
max. 100 kg
max. 100 kg
max. 120 kg
max. 120 kg
max. 100 kg
max. 100 kg
max. 120 kg
max. 120 kg
Safety Level
max. 100 kg
max. 100 kg
max. 120 kg
max. 120 kg
max. 140 kg
max. 140 kg
max. 160 kg
max. 160 kg
max. 180 kg
max. 180 kg
max. 120 kg
max. 100 kg
max. 140 kg
max. 120 kg
max. 160 kg
max. 140 kg
max. 180 kg
max. 160 kg
max. 140 kg
max. 120 kg
max. 160 kg
max. 140 kg
Safety Level
max. 250 kg
max. 140 kg
max. 300 kg
max. 160 kg
max. 250 kg
max. 140 kg
max. 300 kg
max. 160 kg
Safety Level
max. 100 kg
max. 100 kg
Safety Level
6 ans ou 35.000 km
5 ans ou 30.000 km
4 ans ou 25.000 km
3 ans ou 20.000 km
3 ans ou 15.000 km
