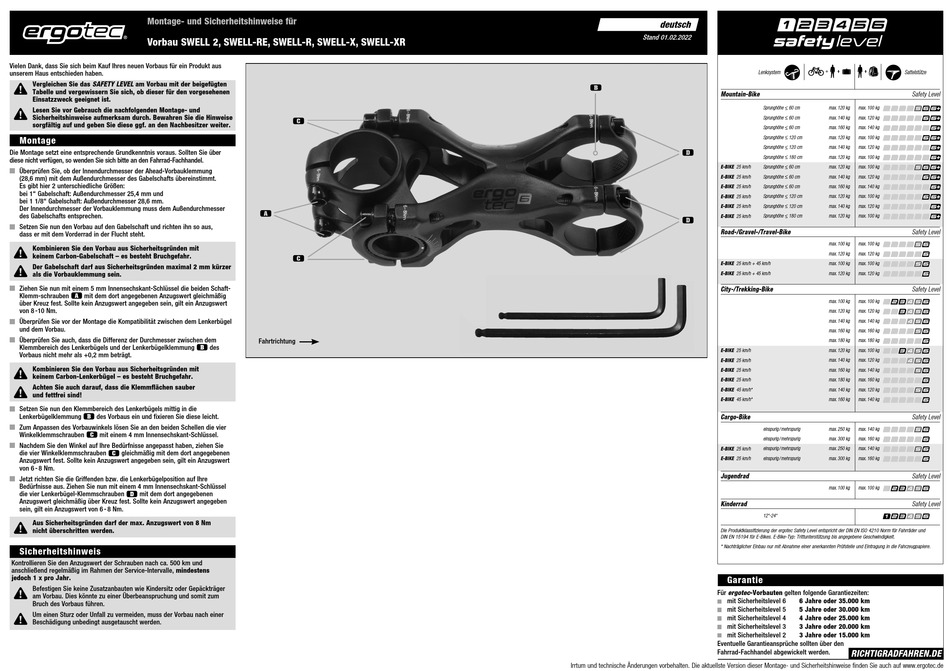

ERGOTEC SWELL 2 Montage-Und Sicherheitshinweise

Montage- und Sicherheitshinweise für
Vorbau SWELL 2, SWELL-RE, SWELL-R, SWELL-X, SWELL-XR
Vielen Dank, dass Sie sich beim Kauf Ihres neuen Vorbaus für ein Produkt aus
unserem Haus entschieden haben.
Vergleichen Sie das SAFETY LEVEL am Vorbau mit der beigefügten
Tabelle und vergewissern Sie sich, ob dieser für den vorgesehenen
Einsatzzweck geeignet ist.
Lesen Sie vor Gebrauch die nachfolgenden Montage- und
Sicherheitshinweise aufmerksam durch. Bewahren Sie die Hinweise
sorgfältig auf und geben Sie diese ggf. an den Nachbesitzer weiter.
Montage
Die Montage setzt eine entsprechende Grundkenntnis voraus. Sollten Sie über
diese nicht verfügen, so wenden Sie sich bitte an den Fahrrad-Fachhandel.
Überprüfen Sie, ob der Innendurchmesser der Ahead-Vorbau klemmung
(28,6 mm) mit dem Außendurchmesser des Gabelschafts übereinstimmt.
Es gibt hier 2 unterschiedliche Größen:
bei 1" Gabelschaft: Außendurchmesser 25,4 mm und
bei 1 1/8" Gabelschaft: Außendurchmesser 28,6 mm.
Der Innendurchmesser der Vorbauklemmung muss dem Außendurch messer
des Gabelschafts entsprechen.
Setzen Sie nun den Vorbau auf den Gabelschaft und richten ihn so aus,
dass er mit dem Vorderrad in der Flucht steht.
Kombinieren Sie den Vorbau aus Sicherheitsgründen mit
keinem Carbon-Gabelschaft – es besteht Bruchgefahr.
Der Gabelschaft darf aus Sicherheitsgründen maximal 2 mm kürzer
als die Vorbauklemmung sein.
Ziehen Sie nun mit einem 5 mm Innensechskant-Schlüssel die beiden Schaft-
c
Klemm-schrauben mit dem dort angegebenen Anzugswert gleich mäßig
über Kreuz fest. Sollte kein Anzugswert angegeben sein, gilt ein Anzugswert
von 8 -10 Nm.
Überprüfen Sie vor der Montage die Kompatibilität zwischen dem Lenkerbügel
und dem Vorbau.
Überprüfen Sie auch, dass die Differenz der Durchmesser zwischen dem
Klemmbereich des Lenkerbügels und der Lenkerbügelklemmung
Vorbaus nicht mehr als +0,2 mm beträgt.
Kombinieren Sie den Vorbau aus Sicherheitsgründen mit
keinem Carbon-Lenkerbügel – es besteht Bruchgefahr.
Achten Sie auch darauf, dass die Klemmflächen sauber
und fettfrei sind!
Setzen Sie nun den Klemmbereich des Lenkerbügels mittig in die
d
Lenkerbügelklemmung des Vorbaus ein und fixieren Sie diese leicht.
Zum Anpassen des Vorbauwinkels lösen Sie an den beiden Schellen die vier
Winkelklemmschrauben e mit einem 4 mm Innensechskant-Schlüssel.
Nachdem Sie den Winkel auf Ihre Bedürfnisse angepasst haben, ziehen Sie
die vier Winkelklemmschrauben e gleichmäßig mit dem dort angegebenen
Anzugswert fest. Sollte kein Anzugswert angegeben sein, gilt ein Anzugswert
von 6 - 8 Nm.
Jetzt richten Sie die Griffenden bzw. die Lenkerbügelposition auf Ihre
Bedürfnisse aus. Ziehen Sie nun mit einem 4 mm Innensechskant-Schlüssel
f
die vier Lenkerbügel-Klemmschrauben mit dem dort angegebenen
Anzugswert gleichmäßig über Kreuz fest. Sollte kein Anzugswert angegeben
sein, gilt ein Anzugswert von 6 - 8 Nm.
Aus Sicherheitsgründen darf der max. Anzugswert von 8 Nm
nicht überschritten werden.
Sicherheitshinweis
Kontrollieren Sie den Anzugswert der Schrauben nach ca. 500 km und
anschließend regelmäßig im Rahmen der Service-Intervalle, mindestens
jedoch 1 x pro Jahr.
Befestigen Sie keine Zusatzanbauten wie Kindersitz oder Gepäckträger
am Vorbau. Dies könnte zu einer Überbeanspruchung und somit zum
Bruch des Vorbaus führen.
Um einen Sturz oder Unfall zu vermeiden, muss der Vorbau nach einer
Beschädigung unbedingt ausgetauscht werden.
e
c
e
Fahrtrichtung
d des
deutsch
Stand 01.02.2022
d
Mountain-Bike
f
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
f
Road-/Gravel-/Travel-Bike
E-BIKE 25 km/h + 45 km/h
E-BIKE 25 km/h + 45 km/h
City-/Trekking-Bike
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 25 km/h
E-BIKE 45 km/h*
E-BIKE 45 km/h*
Cargo-Bike
E-BIKE 25 km/h
E-BIKE 25 km/h
Jugendrad
Kinderrad
Die Produktklassifizierung der ergotec Safety Level entspricht der DIN EN ISO 4210 Norm für Fahrräder und
DIN EN 15194 für E-Bikes. E-Bike-Typ: Trittunterstützung bis angegebene Geschwindigkeit.
* Nachträglicher Einbau nur mit Abnahme einer anerkannten Prüfstelle und Eintragung in die Fahrzeugpapiere.
Garantie
Für ergotec-Vorbauten gelten folgende Garantiezeiten:
mit Sicherheitslevel 6
mit Sicherheitslevel 5
mit Sicherheitslevel 4
mit Sicherheitslevel 3
mit Sicherheitslevel 2
Eventuelle Garantieansprüche sollten über den
Fahrrad-Fachhandel abgewickelt werden.
Irrtum und technische Änderungen vorbehalten. Die aktuellste Version dieser Montage- und Sicherheitshinweise finden Sie auch auf www.ergotec.de
Lenksystem Sattelstütze
Safety Level
Sprunghöhe < _ 60 cm max. 120 kg max. 100 kg
Sprunghöhe < _ 60 cm
max. 140 kg max. 120 kg
Sprunghöhe < _ 60 cm
max. 160 kg max. 140 kg
Sprunghöhe < _ 120 cm
max. 120 kg max. 100 kg
Sprunghöhe < _ 120 cm max. 140 kg max. 120 kg
Sprunghöhe < _ 180 cm max. 120 kg max. 100 kg
Sprunghöhe < _ 60 cm
max. 120 kg max. 100 kg
Sprunghöhe < _ 60 cm
max. 140 kg max. 120 kg
Sprunghöhe < _ 60 cm max. 160 kg max. 140 kg
Sprunghöhe < _ 120 cm max. 120 kg max. 100 kg
Sprunghöhe < _ 120 cm max. 140 kg max. 120 kg
Sprunghöhe < _ 180 cm
max. 120 kg max. 100 kg
Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
max. 180 kg max. 180 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
max. 180 kg max. 160 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
Safety Level
einspurig / mehrspurig max. 250 kg max. 140 kg
einspurig / mehrspurig max. 300 kg max. 160 kg
einspurig / mehrspurig max. 250 kg max. 140 kg
einspurig / mehrspurig max. 300 kg max. 160 kg
Safety Level
max. 100 kg max. 100 kg
Safety Level
12"-24"
6 Jahre oder 35.000 km
5 Jahre oder 30.000 km
4 Jahre oder 25.000 km
3 Jahre oder 20.000 km
3 Jahre oder 15.000 km
RICHTIGRADFAHREN.DE
