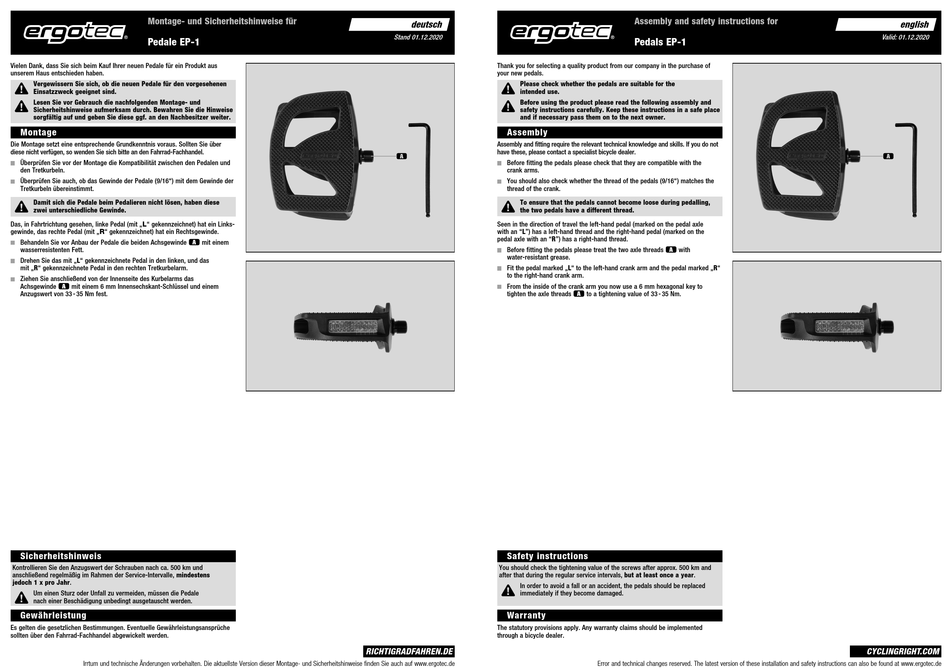

ERGOTEC EP-1 Montage-Und Sicherheitshinweise

Montage- und Sicherheitshinweise für

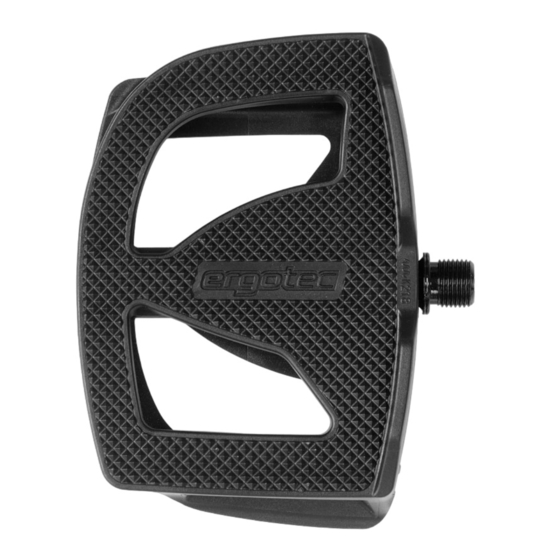

Pedale EP-1
Vielen Dank, dass Sie sich beim Kauf Ihrer neuen Pedale für ein Produkt aus
unserem Haus entschieden haben.
Vergewissern Sie sich, ob die neuen Pedale für den vorgesehenen
Einsatzzweck geeignet sind.
Lesen Sie vor Gebrauch die nachfolgenden Montage- und
Sicherheitshinweise aufmerksam durch. Bewahren Sie die Hinweise
sorgfältig auf und geben Sie diese ggf. an den Nachbesitzer weiter.
Montage
Die Montage setzt eine entsprechende Grundkenntnis voraus. Sollten Sie über
diese nicht verfügen, so wenden Sie sich bitte an den Fahrrad-Fachhandel.
Überprüfen Sie vor der Montage die Kompatibilität zwischen den Pedalen und
den Tretkurbeln.
Überprüfen Sie auch, ob das Gewinde der Pedale (9/16") mit dem Gewinde der
Tretkurbeln übereinstimmt.
Damit sich die Pedale beim Pedalieren nicht lösen, haben diese
zwei unterschiedliche Gewinde.
Das, in Fahrtrichtung gesehen, linke Pedal (mit „L" gekennzeichnet) hat ein Links-
gewinde, das rechte Pedal (mit „R" gekennzeichnet) hat ein Rechtsgewinde.
Behandeln Sie vor Anbau der Pedale die beiden Achsgewinde c
wasserresistenten Fett.
Drehen Sie das mit „L" gekennzeichnete Pedal in den linken, und das
mit „R" gekennzeichnete Pedal in den rechten Tretkurbelarm.
Ziehen Sie anschließend von der Innenseite des Kurbelarms das
Achsgewinde c mit einem 6 mm Innensechskant-Schlüssel und einem
Anzugswert von 33 - 35 Nm fest.
Sicherheitshinweis
Kontrollieren Sie den Anzugswert der Schrauben nach ca. 500 km und
anschließend regelmäßig im Rahmen der Service-Intervalle, mindestens
jedoch 1 x pro Jahr.
Um einen Sturz oder Unfall zu vermeiden, müssen die Pedale
nach einer Beschädigung unbedingt ausgetauscht werden.
Gewährleistung
Es gelten die gesetzlichen Bestimmungen. Eventuelle Gewährleistungsansprüche
sollten über den Fahrrad-Fachhandel abgewickelt werden.
Irrtum und technische Änderungen vorbehalten. Die aktuellste Version dieser Montage- und Sicherheitshinweise finden Sie auch auf www.ergotec.de
mit einem
RICHTIGRADFAHREN.DE
deutsch
Stand 01.12.2020
Thank you for selecting a quality product from our company in the purchase of
your new pedals.
Please check whether the pedals are suitable for the
intended use.
Before using the product please read the following assembly and
safety instructions carefully. Keep these instructions in a safe place
and if necessary pass them on to the next owner.
Assembly
Assembly and fitting require the relevant technical knowledge and skills. If you do not
have these, please contact a specialist bicycle dealer.
c
Before fitting the pedals please check that they are compatible with the
crank arms.
You should also check whether the thread of the pedals (9/16") matches the
thread of the crank.
To ensure that the pedals cannot become loose during pedalling,
the two pedals have a different thread.
Seen in the direction of travel the left-hand pedal (marked on the pedal axle
with an "L") has a left-hand thread and the right-hand pedal (marked on the
pedal axle with an "R") has a right-hand thread.
Before fitting the pedals please treat the two axle threads
water-resistant grease.
Fit the pedal marked „L" to the left-hand crank arm and the pedal marked „R"
to the right-hand crank arm.
From the inside of the crank arm you now use a 6 mm hexagonal key to
c
tighten the axle threads
Safety instructions
You should check the tightening value of the screws after approx. 500 km and
after that during the regular service intervals, but at least once a year.
In order to avoid a fall or an accident, the pedals should be replaced
immediately if they become damaged.
Warranty
The statutory provisions apply. Any warranty claims should be implemented
through a bicycle dealer.
Assembly and safety instructions for
Pedals EP-1
c
with
to a tightening value of 33 - 35 Nm.
Error and technical changes reserved. The latest version of these installation and safety instructions can also be found at www.ergotec.de
english
Valid: 01.12.2020
c
CYCLINGRIGHT.COM
