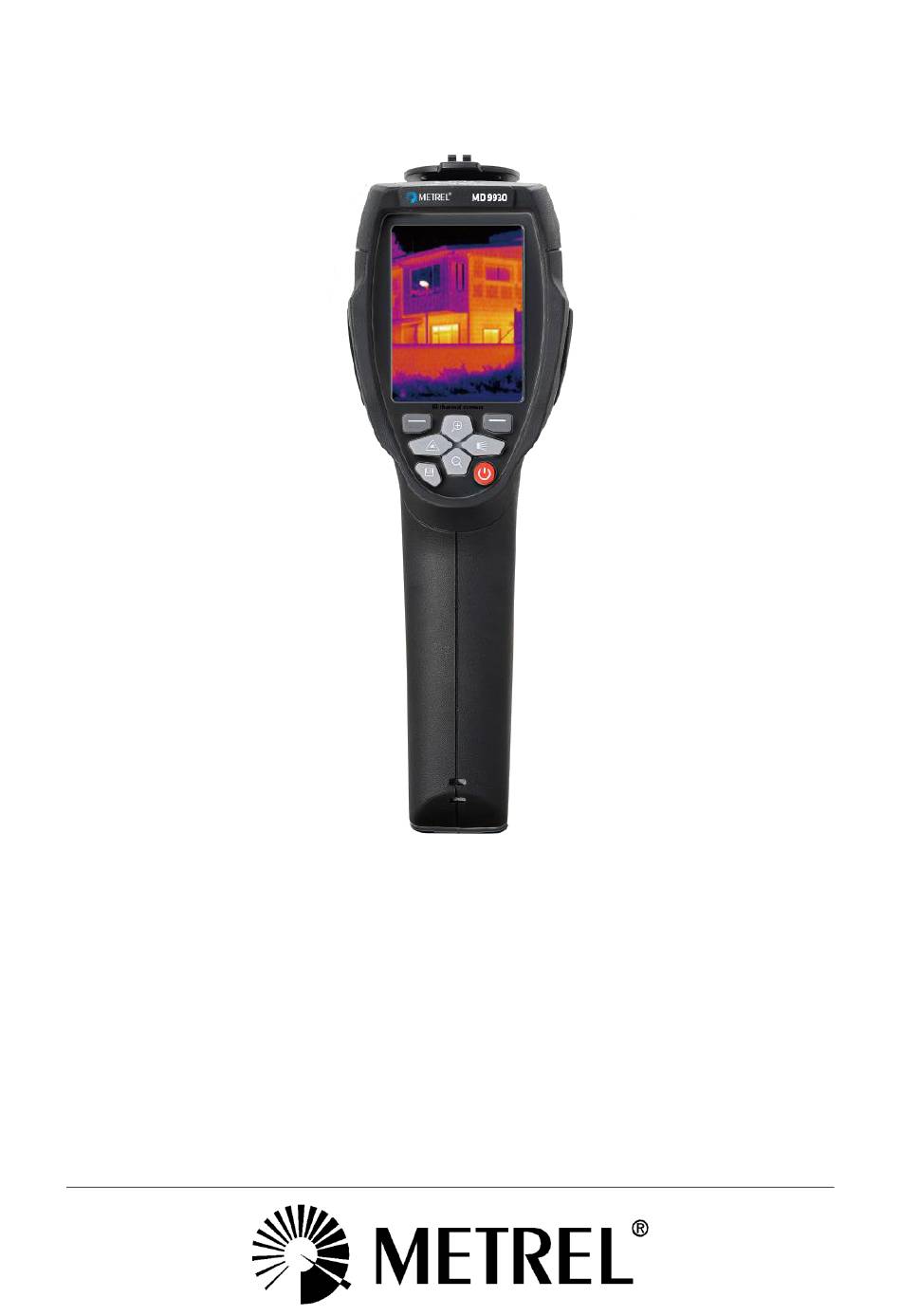

- Seite 1 METREL MD 9930 Thermal camera MD 9930 User manual Benutzerhandbuch Ver. 1.2.5, code no. 20 752 956...
-
Seite 34: Einführung
MD 9930 Thermal camera 1. Einführung Überblick Die Wärmebildkamera MD 9930 ist eine tragbare Wärmebildkamera, die zur vorbeugenden Wartung, Fehlerbehebung und Überprüfung von Geräten verwendet wird. Wärmebilder und Bilder im sichtbaren Lichtbereich werden auf dem LCD angezeigt und können auf einer Micro SD-Speicherkarte oder einem internen Speicher gespeichert werden. -
Seite 35: Sicherheit
Erklärung in der Bedienungsanleitung achten muss. Allgemeine Vorsichtsmaßnahmen WARNUNG Zerlegen oder modifizieren Sie die Wärmebildkamera MD 9930 nicht. Richten Sie die Wärmebildkamera (mit oder ohne Linsenabdeckung) nicht auf intensive Energiequellen, wie z. B. Geräte, die Laserstrahlung aussenden oder die Sonne. - Seite 36 MD 9930 Thermal camera Sicherheit Verwenden Sie zum Laden oder Entladen des Akkus nur die dafür vorgesehenen Geräte. Wenn Sie nicht das vorgesehene Gerät verwenden, könnten Sie die Leistung oder die Lebensdauer des Akkus verringern und ein anderer als der vorgesehene Strom könnte zum Akku fließen.
-
Seite 37: Produktbeschreibung
MD 9930 Thermal camera Produktbeschreibung 3. Produktbeschreibung Rückansicht 1. Linsenabdeckung der Infrarot- Kamera 2. Einstellrad für den Fokus der Linse 3. Auslöser 4. LCD-Display 5. Schnittstellentasten 6. Akkufach 7. Öffnungen für Band Menü- (Links) /Auswahltaste Sperren- /Schließen- (Rechts) Taste Auf-/Taste für Vergrößerung... - Seite 38 MD 9930 Thermal camera Produktbeschreibung Schnittstellen 13. Ladeleuchte 14. Micro-USB/Ladegerät-Anschluss 15. Audio-/Mikrofoneingang 16. Micro-HDMI-Ausgang 17. Micro-SD-Kartenschlitz...
-
Seite 39: Schnellstartanleitung
MD 9930 Thermal camera Schnellstartanleitung 4. Schnellstartanleitung Dies ist ein schneller Überblick über die Bedienung der Kamera. Einzelheiten zur Kamerabedienung und zum Hintergrund finden Sie in Kapitel 5. Stromversorgung und Aufladen der Wärmebildkamera • Laden Sie den Akku mindestens eineinhalb Stunden lang auf, bevor Sie die Wärmebildkamera zum ersten Mal verwenden. - Seite 40 MD 9930 Thermal camera Schnellstartanleitung STROM / KALIBRIEREN-Taste Drücken und halten Sie die Taste >2 Sekunden, um das Messgerät ein- oder auszuschalten. Kurz drücken, um den Bildschirm zu kalibrieren. (links) AUSWAHL / SPEICHERN / MENÜ-Taste Drücken Sie diese Taste kurz, um das Einstellungsmenü aufzurufen, um eine Bearbeitung zu bestätigen oder um ein Bild zu speichern, wenn Sie dazu...
- Seite 41 MD 9930 Thermal camera Schnellstartanleitung AUSWAHL / SPEICHERN / MENÜ-Taste, um ein Video zu speichern. • Speichern Sie das aufgenommene Bild / Video auf einer Micro-SD-Karte oder im internen Speicher. • Um ein Bild / ein Video zu überprüfen, siehe Kapitel Dateibrowser.
-
Seite 42: Details Zur Bedienung
MD 9930 Thermal camera Details zur Bedienung 5. Details zur Bedienung Bildfeld von Linse und Kamera Diese Tabelle listet das horizontale, vertikale und momentane Bildfeld der Linse auf. Brennweite Horizontales Bildfeld Vertikales Bildfeld Momentanes Bildfeld (FOV) (FOV) (IFOV) 19° 25°... - Seite 43 Wärmeenergie ab und liefert so die Referenz für eine gleichmäßige Null. Der Kalibrierstatus kann leicht als verschwommenes oder scharfes Bild erkannt werden. MD 9930 unterstützt automatische oder manuelle Kalibrierung. Drücken Sie im manuellen Betrieb die Ein/Aus-Taste, um die Kalibrierung neu durchzuführen.
- Seite 44 HINWEIS: Bilder, die bei aktiver Aufnahmefunktion aufgenommen werden, enthalten keine analytischen IR-Daten und können nicht mit dem Metrel IR Analyser analysiert werden! Dies gilt sowohl für Hot-Snap-Bilder als auch für Bilder, die mit dem Auslöser aufgenommen wurden.
-
Seite 45: Temperatur-Messung
MD 9930 Thermal camera Temperatur-Messung 6. Temperatur-Messung Alle Objekte strahlen Infrarot-Energie ab. Die Menge der abgestrahlten Energie ist abhängig von der Oberflächentemperatur und dem Oberflächen-Emissionsgrad des Objekts. Je höher beide sind, desto höher ist die abgestrahlte Energie. Die Wärmebildkamera erfasst die von der Oberfläche des Objekts abgestrahlte Infrarot- Energie und berechnet daraus eine Temperatur. - Seite 46 MD 9930 Thermal camera Temperatur-Messung Menschliche Haut 0,98 PVC-Kunststoff 0,93 Polykarbonat 0,80 Oxidiertes Kupfer 0,78 Rost 0,80 Farbe 0,90 Boden 0,93 Tabelle 2: Emissionsgradwerte für gängige Materialie HINWEIS: Die zuverlässige und konsistente Messung von Temperaturen auf Oberflächen mit einem Emissionsgrad von <0,60 ist problematisch. Je geringer der Emissionsgrad, desto höher ist der mögliche Fehler bei der Temperaturberechnung der Kamera.
-
Seite 47: Menü „Einstellungen
Menü „Einstellungen” MD 9930 Thermal camera 7. Menü „Einstellungen” Bild-, Mess- und allgemeine Einstellungen sind über das Menü „Einstellungen" zugänglich. Das Menü „Einstellungen" kann vom Desktop aus durch Drücken der Option aufgerufen werden. Haupteinstellungsmenü Das Haupteinstellungsmenü ist die Hauptschnittstelle für den Zugriff auf die Einstellungen der Kamera. - Seite 48 Menü „Einstellungen” MD 9930 Thermal camera Abbildung 3: Mess-Menü Messfleck: Messen Sie die Mittelpunktstemperatur. Markieren Sie und drücken Sie Auswahl, um das Gerät ein- oder auszuschalten. Heiß: Erfassung der maximalen Temperatur im Bild Markieren Sie und drücken Sie Auswahl, um das Gerät ein- oder auszuschalten.
- Seite 49 Menü „Einstellungen” MD 9930 Thermal camera Abbildung 4: Menüs für die Einstellung des Emissionsgrades, der Temperaturkompensation, des Alarms und der reflektierten Temperatur Alarmtemperatur: Verwenden Sie die Taste AUSWAHL, um die Einstellung des Grenzwerts zu starten. Verwenden Sie die Tasten AUF und AB, um die Temperatur einzustellen, und dann erneut die Taste AUSWAHL.
- Seite 50 Menü „Einstellungen” MD 9930 Thermal camera AUÜ: Auto-Überlagerung vergleicht die Temperatur des mittleren Fadenkreuzes mit dem Vollbildschirm und berechnet das Mischungsverhältnis. AUÜ hat einen Modus zum Sperren des Bereichs. Darin wird nur der gewählte Temperaturbereich auf dem Bildschirm in IR angezeigt, während der Rest des Bildschirms im sichtbaren Licht erscheint.
-
Seite 51: Einstellungsmenü
Menü „Einstellungen” MD 9930 Thermal camera Temperaturbereiche Abbildung 7: Temperaturbereichs-Menü Die Kamera unterstützt zwei Temperaturbereiche: Screening, −20–150 °C und 0– 350 °C. Der Messbereich umfasst Temperaturen von 32°C ~ 42°C und wird ausschließlich zur Körpertemperaturmessung und Fiebermessung am Menschen verwendet. Es bietet die höchste Genauigkeit von 0,5°C in diesem Bereich. -
Seite 52: Temperatureinheit
Menü „Einstellungen” MD 9930 Thermal camera Die Einstellungen enthalten allgemeine Optionen, Lokalisierung und Werkseinstellungen. Drücken Sie im Hauptmenü die Auf- und Ab-Tasten, um „Einstellungen“ zu markieren. Drücken Sie die Auswahl-Taste, um das Untermenü zu öffnen. Darin sind zwei Seiten. Optionen im Untermenü sind: Sprachauswahl, Temperatureinheit, Werksreset, Datum / Uhrzeit einstellen, Informationsdaten, Ausrichtung, Automatisches Ausschalten und Lautstärke. -
Seite 53: Werkseinstellung
Menü „Einstellungen” MD 9930 Thermal camera • Drücken Sie die Auswahl-Taste zum Bestätigen oder Schließen zum Beenden ohne Änderung. • Werkseinstellung • Navigieren Sie zu Werkseinstellung im Einstellungs-Untermenü und öffnen Sie diese. • Drücken Sie die SELECT-Taste. Es erscheint die Bestätigungsmeldung „Restore Factory Settings?". -
Seite 54: Zeit Einstellen
Menü „Einstellungen” MD 9930 Thermal camera Bereich Bereich Screening Sprache Englisch Datumsformat Jahr/Monat/Tag Zeitformat 24 Std. Ausrichtung >2 System- Automatische Ausschaltung Einstellungen Lautstärke HDMI-Ausgang Laser Lampe Zeit einstellen • Navigieren Sie in den Einstellungen zum Zeiteinstellungs-Untermenü und öffnen Sie es. -
Seite 55: Ausrichtung
Menü „Einstellungen” MD 9930 Thermal camera Drücken Sie die Schließen-Taste, um zum Desktop zurückzukehren. • Ausrichtung Die Ausrichtung ist eine Brennweitenanpassung der Kameras für sichtbares Licht und IR-Licht. Ihre Übereinstimmung hängt von der Entfernung zum Messobjekt ab und muss ggf. angepasst werden, damit sie übereinstimmen. Normalerweise sind niedrigere Werte für kleinere Entfernungen und höhere Werte für größere... - Seite 56 Menü „Einstellungen” MD 9930 Thermal camera Lautstärke Navigieren Sie zum Lautstärke-Untermenü und öffnen Sie es mit der Auswahl-Taste. Stellen Sie die Lautstärke mit den Links-/Rechts-Tasten ein. Der horizontale Balken zeigt den Lautstärkepegel des Tons an. Ein leerer Balken deaktiviert den Ton.
-
Seite 57: Kamera-Modus
MD 9930 Thermal camera Kamera-Modus 8. Kamera-Modus Die Wärmebildkamera kann Fotos und Videos aufnehmen. Im Fotomodus kann die Kamera Tausende von Bildern mit einer Auflösung von 1280×960 im JPEG-Format speichern. Sie speichert Daten sowohl von infrarotem als auch von sichtbarem Licht in einem Bild. - Seite 58 MD 9930 Thermal camera Kamera-Modus...
-
Seite 59: Datei-Browser
MD 9930 Thermal camera Datei-Browser 9. Datei-Browser Drücken Sie auf dem Desktop die Dateibrowser-Taste (links unten), um den Speicher zu durchsuchen. Der Dateibrowser zeigt die auf der SD-Karte gespeicherten Bilder und Videos an. Die Wärmebildkamera speichert und öffnet den letzten Ansichtszustand der vorherigen Dateibrowser-Sitzung. - Seite 60 MD 9930 Thermal camera Datei-Browser 3. Löschen einer Datei oder aller Dateien a Navigieren Sie zu der zu löschenden Datei. b Drücken Sie die Options-Taste, um das Options-Menü zu öffnen. c Wählen Sie mit den Auf- und Ab-Tasten die Option Löschen. Drücken Sie OK, um die ausgewählte Datei zu löschen.
-
Seite 61: Kommunikation
MD 9930 Thermal camera Kommunikation 10. Kommunikation Schließen Sie das USB-Kabel an das Gerät an. Das Menü wird automatisch geöffnet. Es gibt zwei USB-Modi: Speichern und PC-Kamera Verwenden Sie die Auf- und Ab- Tasten, um einen auszuwählen und bestätigen Sie mit „OK“. - Seite 62 MD 9930 Thermal camera Kommunikation Das Gerät wird über USB von Ihrem Computer gesteuert. Wenn dieser Modus ausgewählt ist, wird das folgende Bild angezeigt: Figur 22: Bildschirm auf der Kamera, während die PC-Kamera aktiv ist HDMI-Ausgang • Der Videoausgang der Wärmebildkamera ermöglicht die Anzeige des Wärmebildes (ohne die Bedienermenüs) auf einem externen Monitor oder...
-
Seite 63: Fehlerbehebung
MD 9930 Thermal camera Fehlerbehebung Fehlerbehebung Wenn bei der Verwendung der Wärmebildkamera ein Problem auftritt, befolgen Sie die untenstehenden Anweisungen in Tabelle 3. Wenn das Problem weiterhin besteht, trennen Sie das Gerät vom Stromnetz und wenden Sie sich an den technischen Support von Metrel. -
Seite 64: Technische Spezifikationen
MD 9930 Thermal camera Technische Spezifikationen Technische Spezifikationen Abbildung und optische Daten 19° × 25° / 0,5 m Sichtfeld (FOV) / Minimaler Fokussierabstand Räumliche Auflösung (IFOV) 2,78 mrad < 0,1°C @ +30 °C / 100 mK Thermische Empfindlichkeit / NETD... - Seite 65 MD 9930 Thermal camera Technische Spezifikationen Kamera Sprachen Mehrsprachig Kamera mit sichtbarem Licht Eingebaute Digitalkamera 5 Megapixel FOV 59° Daten der eingebauten Linse Datenkommunikationsschnittstellen Schnittstellen Micro-USB (Typ B), Audio / Mikrophon (3,5 mm), Micro-HDMI (Typ D) Datenübertragung zwischen Kamera und PC...
-
Seite 66: Standardausrüstung
Li-Ionen-Akku mit 3,7 V und 2600 mAh Netzteil: Eingang 100–240 V , 50/60 Hz, 0,9 A; Ausgang 5 V , 2,4 A Micro-SD-Karte mit 8 GB Micro-USB auf USB Kabel USB auf OTG Kabel Rutschfester Gurt Benutzerhandbuch Download-Link zu Metrel IR Analyser PC-Software Kalibrierzertifikat Tragetasche...
