Principios básicos sobre fuentes
de alimentación
Fuentes de alimentación lineales
Fuentes de alimentación con una regulación lineal
tienen la ventaja de tener una salida de tensión
muy constante, incluso cuando hay grandes
variaciones de tensión de red o de cargas en la
salida. La ondulación residual remanente se sitúa
en los equipos de alta gama alrededor de 1 mV
e incluso inferior y puede ser des-apreciado por
este motivo. Las fuentes de alimentación line-
ales generan unas interferencias inapreciables
en comparación a las fuentes de alimentación
pulsadas.
El transformador de red convencional sirve para
separar galvánicamente el circuito primario
(tensión de red) del circuito secundario (tensión
de salida). El rectifi cador posterior genera una
tensión contínua sin regulación. Unos condensa-
dores anteriores y posteriores a la unidad de re-
gulación, amortiguan variaciones en el consumo
actuando como estabilizadores. Como unidad de
regulación se utiliza un transistor. Una tensión
de referencia de elevada precisión se compara
en analógico con la tensión de salida. Este tramo
de regulación analógica es muy rápido y permite
obtener tiempos de regulación cortos al variar las
magnitudes de salida.
Modo de funcionamiento en paralelo y
en serie
La condición para poder utilizar estos modos de
funcionamiento es que las fuentes de alimentación
correspondientes estén diseñadas para poder
trabajar en modo paralelo y/o en modo serie. Las
fuentes de alimentación de Hameg están diseña-
das para esa función. Las tensiones de salida que
Red Transformador
Tensión
alterna

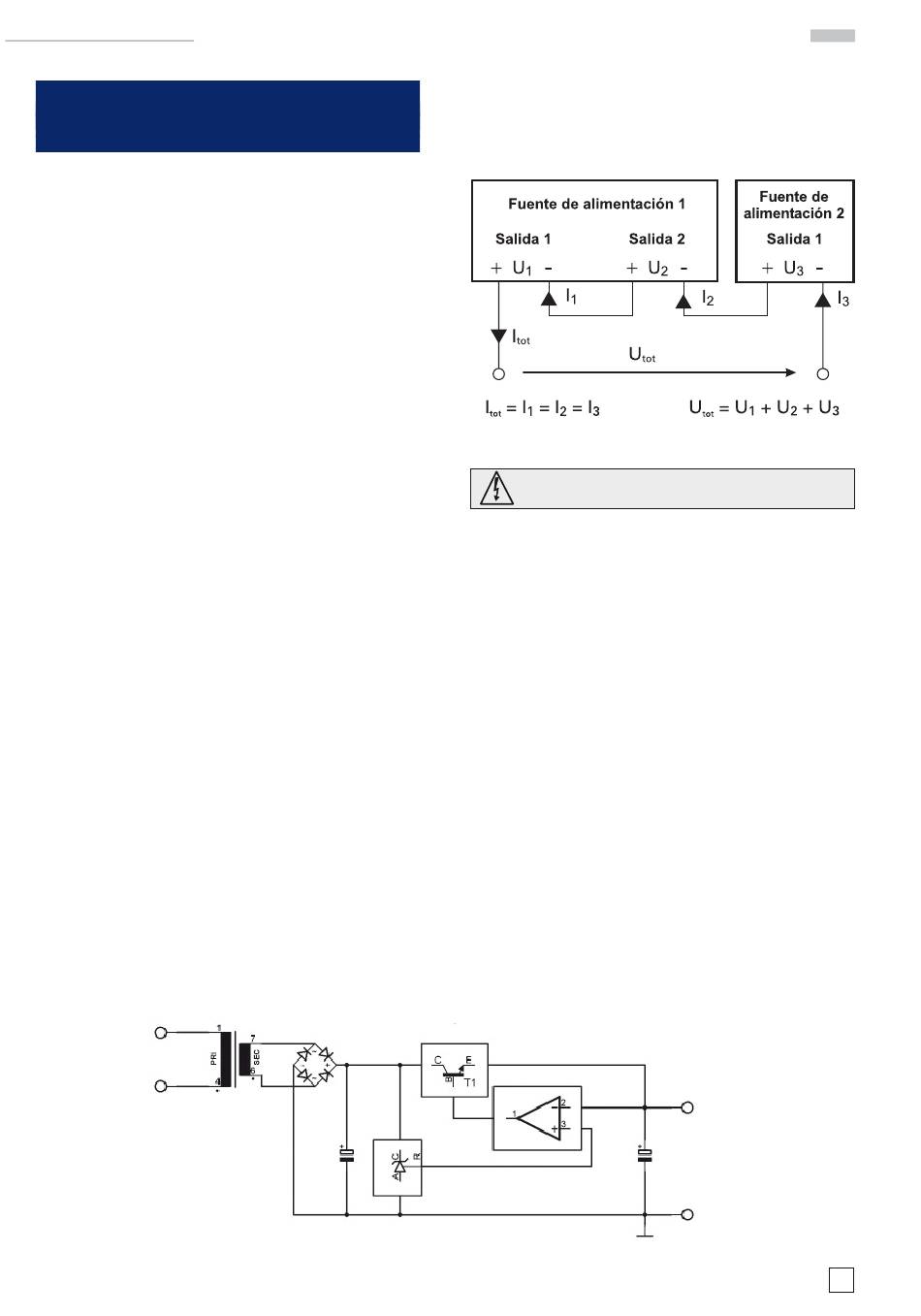

Esquema 1:
Circuito de regulación
P r i n c i p i o s b á s i c o s s o b r e f u e n t e s d e a l i m e n t a c i ó n
Rectifi cador
B1
TR1
C1
REF
se desean combinar, son normalmente indepen-
dientes. Entonces se pueden unir las salidas de
una fuente de alimentación con las salidas de una
segunda fuente de alimentación.
rms
Esquema 2: Modo de funcionamiento en serie
Atención: Alta Tensión
Modo de funcionamiento en serie
Como se puede ver en el esquema 2, al conectarse
de las salidas en serie, se suman las tensiones de
salidas individuales. La tensión resultante total
puede superar fácilmente los límites de seguri-
dad de baja tensión, establecidos en 42 V. Tenga
en cuenta, que el contacto de piezas o elementos
bajo tensión conlleva el riesgo de muerte. Es
condición que sólo las personas instruidas en
este tipo de riesgos y tareas manipulen los equi-
pos y sus elementos conectados en este modo
de funcionamiento. Por todas las salidas fl uye la
misma corriente.
Los limitadores de corriente de las salidas,
deberían ajustarse a los mismos valores. Si una
de las salidas alcanza su máximo, se colapsa la
tensión total.
Modo de funcionamiento en paralelo
Si fuera necesario aumentar la corriente de salida
total, se pueden conectar en modo paralelo las
Regulador
Regulador analógico
OPVA
Tensión de referencia
