N o t i o n s f o n d a m e n t a l e s d e s a l i m e n t a t i o n s

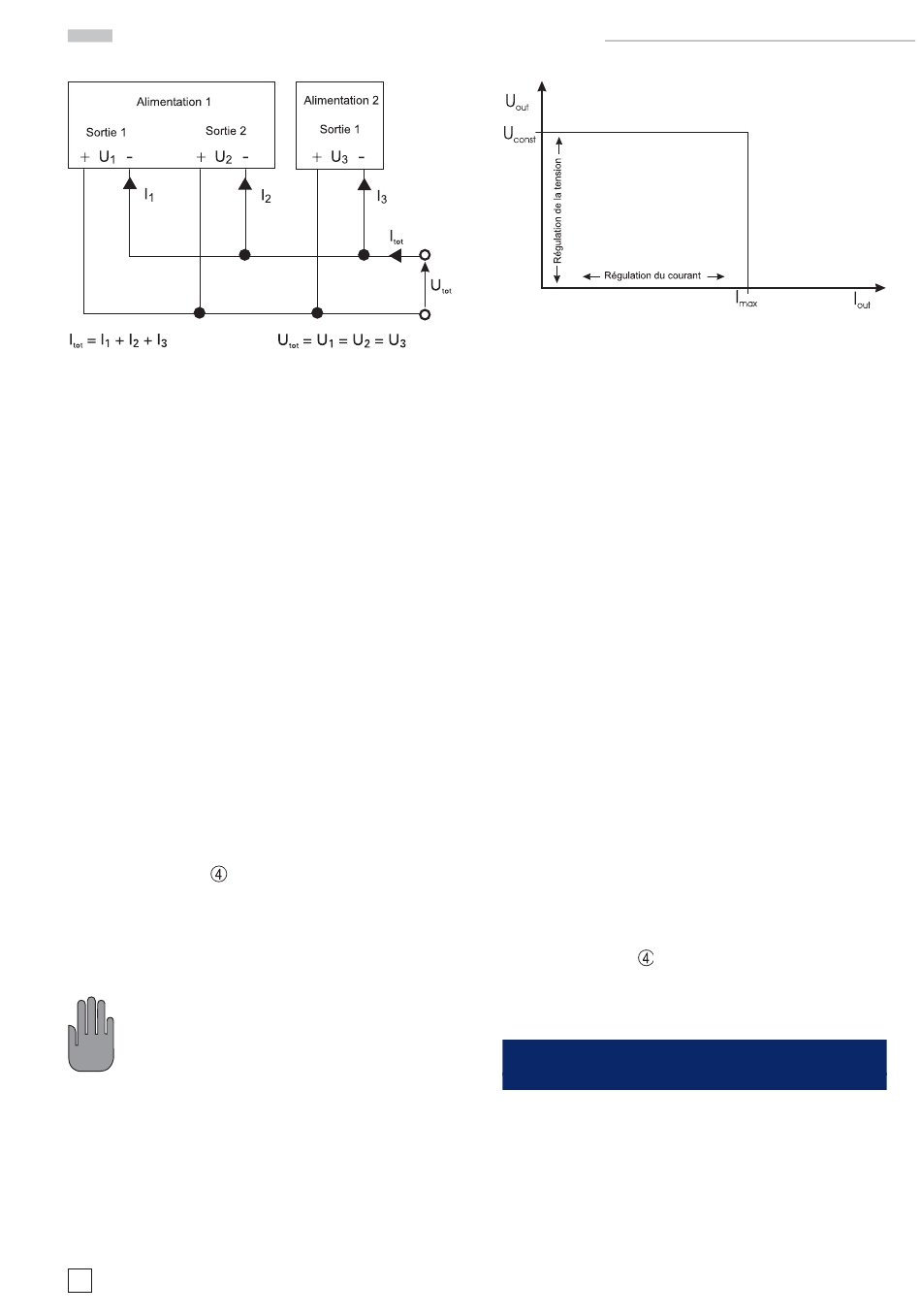

Fig. 3: Fonctionnement en parallèle
plusieurs alimentations entrent en mode limita-
tion de courant. La tension de sortie demeure en
régulation tant qu'une des alimentations reste en
mode de régulation de tension. Il est recommandé
mais mon obligatoire de régler précisément les
tensions de façon à ce que les courants de cha-
que sortie soient approximativement égaux. Le
courant total maximal disponible sera la somme
des courants individuels des sources branchées
en parallèle.
Exemple:
Pour une charge consommant un courant de
0,7 A sous 12 V. chaque sortie du HM8040-3 ne
peut fournir que 0,5 A. De façon à pouvoir fournir
0,7 A les deux sorties doivent être réglées sur
12 V, puis les bornes de sécurité des sorties
respectives doivent être reliées en parallèle
(rouge avec rouge, noire avec noire) et la charge
reliée à l'une des sorties. En appuyant sur la
touche OUTPUT
les sorties sont activées.
L'une des sorties délivrera environ 500 mA en
mode limitation de courant alors que l'autre
délivrera les 200 mA manquants en mode ré-
gulation de tension.
Si vous branchez des alimentations
HAMEG avec des alimentations d'autres
fabricants assurez vous que les courants
STOP
STOP
individuels de chacune des sources soi-
ent équilibrés. Les alimentations HAMEG
sont conçues pour un fonctionnement
en série et en parallèle. Si vous utilisez
des alimentations d'autres fabricants en
mode parallèle et que celles-ci ne sont
pas protégées contre les surcharges,
elles risquent d'être endommagées par
une répartition mal équilibrée.
34
Sous réserve de modifi cations
Fig. 4: Limitation de courant
Limitation de courant
Cette fonctionnalité permet de limiter le courant
de sortie maximum à une valeur préréglée, ce qui
peut être utile pour protéger un circuit sensible et
éviter de l'endommager. En cas de défaut sur le
circuit testé (court-circuit par exemple), le courant
de sortie sera limité à la valeur pré-réglée.
Le schéma ci-dessus montre que la tension de
sortie Vout demeure stable, alors que le courant
I croît jusqu'à ce que la limite défi nie soit atteinte.
A ce moment précis, le mode de fonctionnement
de l'alimentation change de régulation de tension
constante à régulation de courant constant. Le
courant I demeure stable malgré un accroisse-
ment de la charge alors que la tension de sortie
Vout décroît progressivement jusqu'à Zéro.
Fusible électronique
Cette fonctionnalité apporte une bien meilleure
protection aux charges et appareils sensibles
spécialement pour ceux nécessitant plusieurs
tensions d'alimentation. En cas de défaut, si l'une
des limites de courant est atteinte, toutes les
tensions de sortie seront immédiatement désac-
tivées. Après élimination du défaut vous pourrez
de nouveau activer les sorties en appuyant sur la
touche OUTPUT
.
Concept du HM8040-3
L'alimentation triple HM8040-3 fournit 3 tensions
d'alimentation séparées galvaniquement. Un
branchement en série de toutes les tensions de
sortie est donc réalisable, ainsi qu'un branche-
ment parallèle des 2 tensions d'alimentations
réglables de 0 à 20 V.
