E l é m e n t s d e c o m m a n d e e t a f f i c h a g e s
1
8

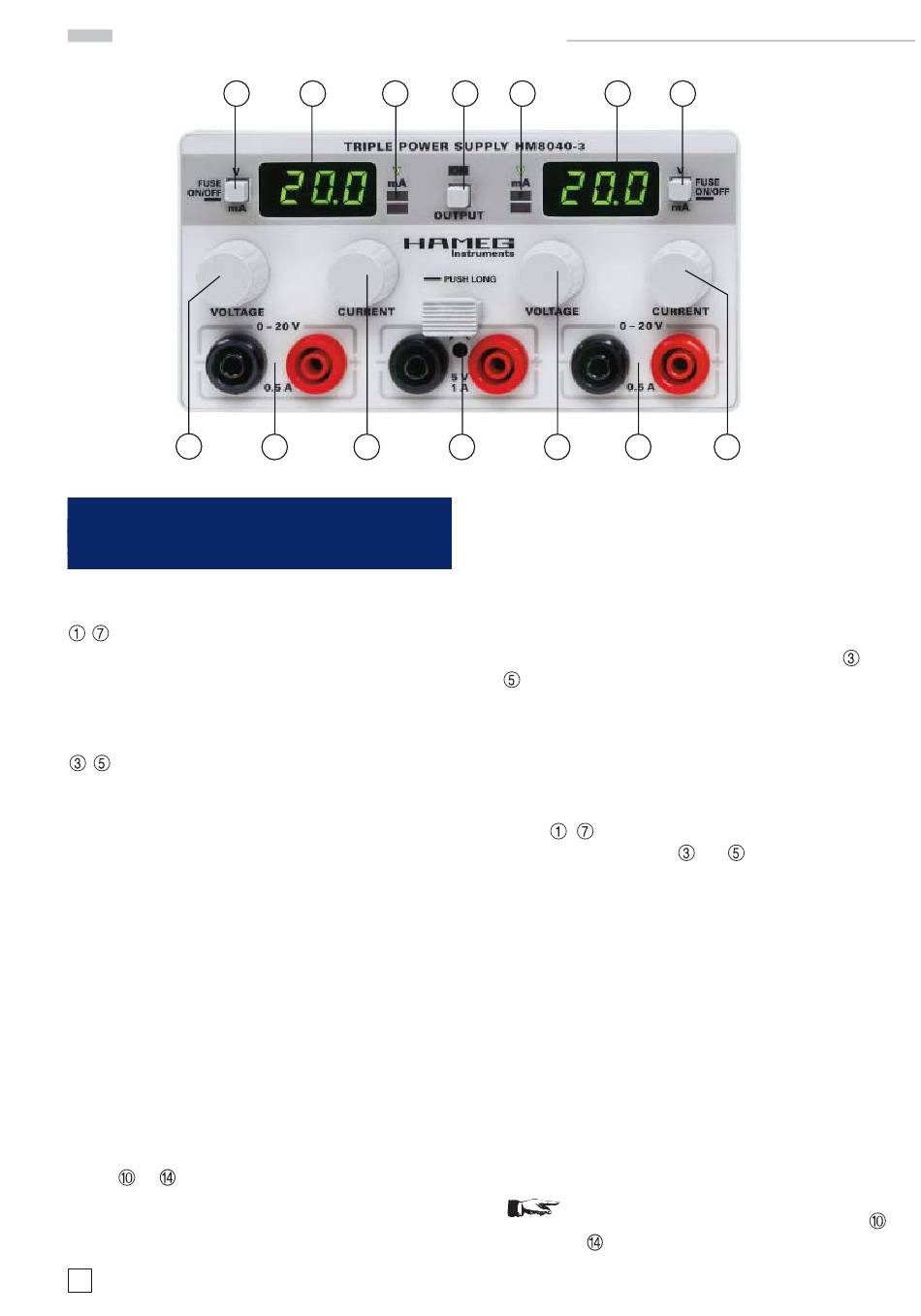

Eléments de commande et
affi chages
V / mA / Fuse
appui court: commute l'affi chage entre la
tension V et le courant mA
appui long: commute entre la limitation de
courant et la protection électronique
V / mA / F (4 x LED)
V
la tension aux bornes de sortie est affi chée
avec une résolution de 0,1 V
mA
le courant de sortie est affi ché avec une ré-
solution de 1 mA
F
si la protection électronique est activée cette
DEL s'allume
I
max
si la limite de courant est atteinte, la DEL du
bas s'allume.
Limitation de courant
A la mise sous tension l'alimentation sera toujours
en mode limitation de courant. Les boutons CUR-
RENT et permettent de régler le courant de
sortie maximum de sorties 20 V gauche et droite
indépendamment l'une de l'autre. Si la limitation
de courant de l'une des sorties est atteinte le
36
Sous réserve de modifi cations
2 3
9 10
4 5 6
11 12
courant sera maintenu à la valeur Imax réglée
sans affecter aucune autre sortie. Lorsque la
valeur limite réglée est atteinte, l'alimentation
passe en mode de régulation à courant con-
stant pour la sortie concernée. Afi n de régler
le seuil de limitation de courant, les bornes de
sortie de l'alimentation concernée doivent être
court-circuitées. Lors du réglage la DEL
est allumée, elle s'éteint après le retrait du
court-circuit.
Protection électronique (electronic fuse)
Avant de choisir ce mode, les courants maxima
des deux sorties doivent avoir été réglés suivant
la procédure décrite ci-dessus. La touche V/mA/
Fuse doit être maintenu appuyée (appui
long), lorsque la DEL
electronic fuse est activé. Si l'une ou l'autre des
limites de courant est atteinte, toutes les sorties
seront désactivées. pour quitter le mode elec-
tronic fuse maintenez de nouveau un appui long
sur la touche.
Exemple:
La sortie gauche peut être en régulation de
courant alors que la sortie droite est en mode
de protection électronique (electronic fuse). Si
le courant Imax est atteint sur la sortie gauche,
l'alimentation continuera à débiter, mais si la
limite est atteinte sur la sortie droite, toutes les
sorties seront désactivées.
Le réglage de la limitation de courant
s'effectue avec les boutons CURRENT
et de 0 à 500 mA. En mode régulation
STOP
7
13 14
ou s'allume le mode
ou
