ASROCK X570S PG Riptide Bedienungsanleitung Seite 61

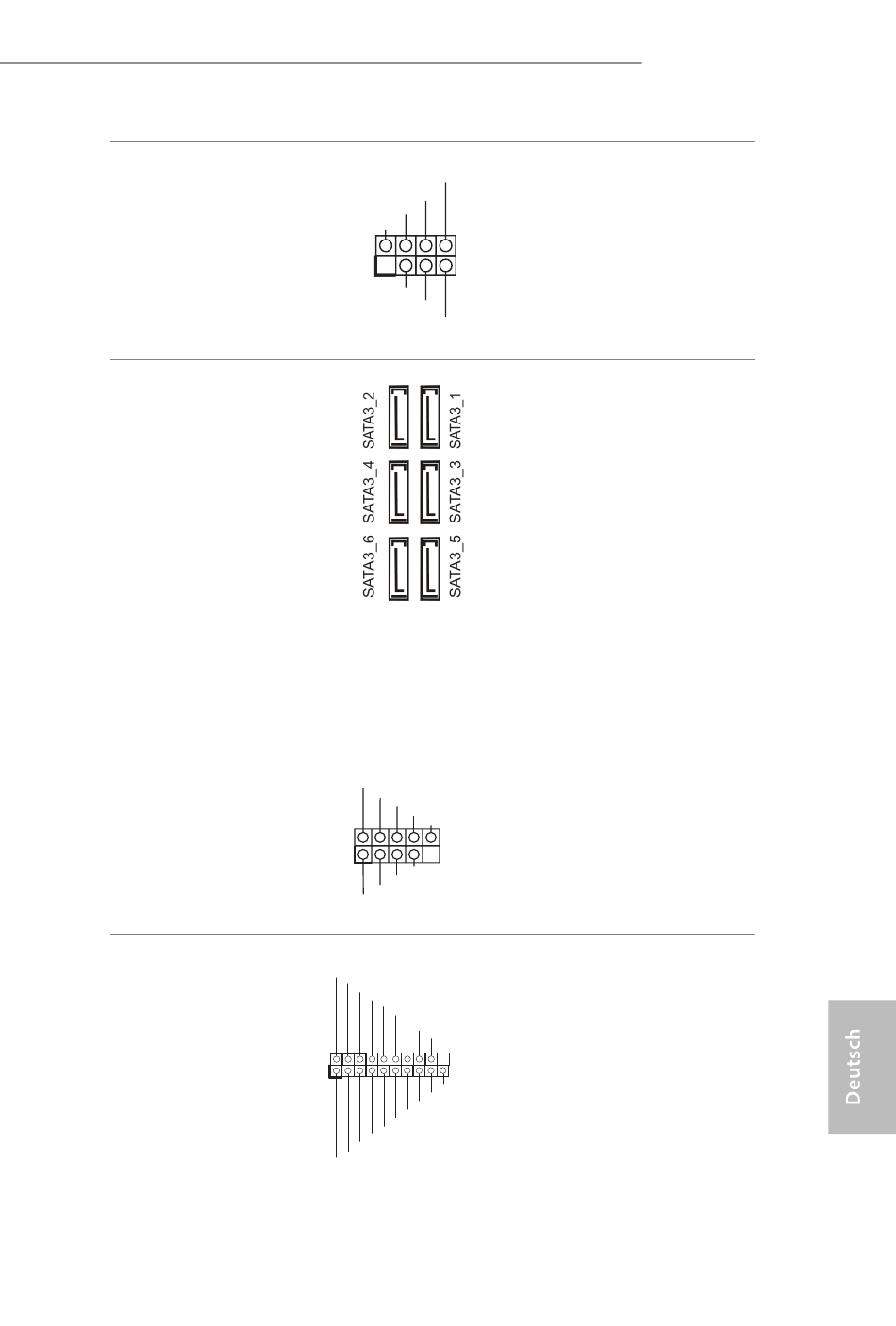

Betrieb-LED- und
Lautsprecher-Stiftleiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 20)
Serial-ATA-III-Anschlüsse
(SATA3_1:
siehe S. 1, Nr. 14)(untere)
(SATA3_2:
siehe S. 1, Nr. 14)(obere)
(SATA3_3:
siehe S. 1, Nr. 15)(untere)
(SATA3_4:
siehe S. 1, Nr. 15)(obere)
(SATA3_5:
siehe S. 1, Nr. 16)(untere)
(SATA3_6:
siehe S. 1, Nr. 16)(obere)
USB 2.0-Stiftleisten
(9-polig, USB_3_4)
(siehe S. 1, Nr. 23)
(9-polig, USB_5_6)
(siehe S. 1, Nr. 22)
USB 3.2 Gen1-Stiftleiste
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 18)
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
1
Vbus
IntA_P_SSRX-
IntA_P_SSRX+
GND
IntA_P_SSTX-
IntA_P_SSTX+
GND
IntA_P_D-
IntA_P_D+
ID
X570S PG Riptide
Bitte verbinden Sie die Betrieb-
LED des Gehäuses und den
Gehäuselautsprecher mit dieser
Stiftleiste.
Diese sechs SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsge-
schwindigkeit bis 6,0 Gb/s.
* Wenn M2_2 durch ein PCIE-
Typ-M.2-Gerät belegt ist, wird
SATA3_5_6 deaktiviert.
Es gibt zwei Stiftleisten an
diesem Motherboard. Jede USB
2.0-Stiftleiste kann zwei Ports
unterstützen.
Es gibt zwei Stiftleisten an
diesem Motherboard. Jede USB
3.2 Gen1-Stiftleiste kann zwei
Ports unterstützen.
59
