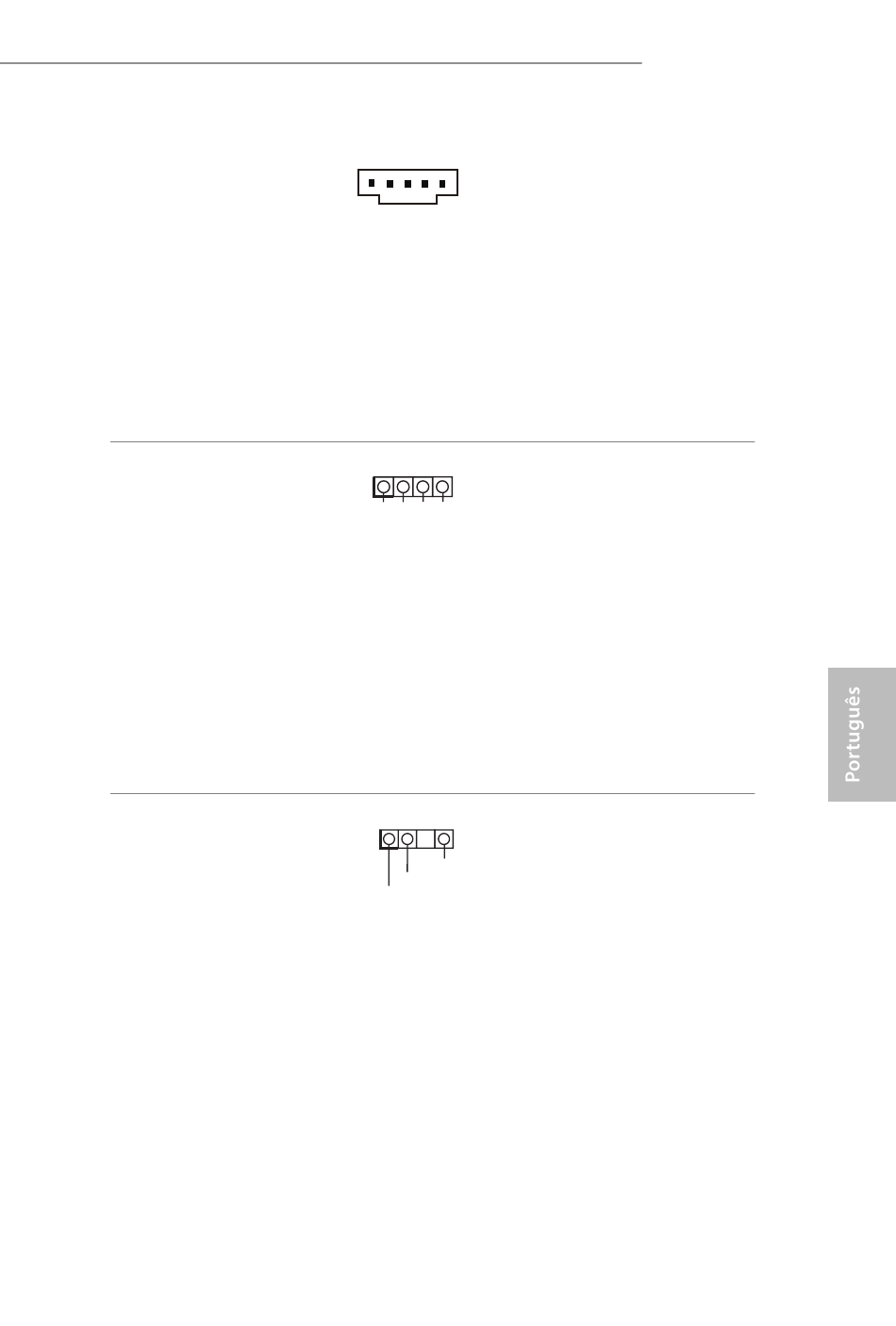

Conector Thunderbolt
AIC
(TB1 de 5 pinos)
(ver p.1, N.º 28)
Cabeçotes de LED RGB
(RGB_LED1 de 4 pinos)
(ver p.1, N.º 26)
(RGB_LED2 de 4 pinos)
(ver p.1, N.º 9)
Cabeçotes LED Endereçá-
veis
(ADDR_LED1 de 3 pinos)
(ver p.1, N.º 25)
(ADDR_LED2 de 3 pinos)
(ver p.1, N.º 8)
Por favor, conecte uma placa
adicional Thunderbolt™ (AIC) a
este conector Thunderbolt AIC
através do cabo GPIO.
* Por favor, instale o cartão
Thunderbolt ™ AIC para PCIE3
(slot padrão).
* Para obter informações deta-
lhadas, por favor, visite o nosso
site: www.asrock.com.
Estes dois cabeçotes RGB são
1
usados para conectar o cabo de
+12V G R B
extensão de LED RGB que permite
aos usuários escolher entre vários
efeitos de iluminação LED.
Atenção: Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danificado.
*Consulte a página 48 para mais
instruções sobre estes dois cabeço-
tes.
Esses dois cabeçotes LED Endere-
1
çáveis são usados para conectar o
GND
cabo de extensão de LED Endere-
DO_ADDR
VOUT
çável que permite que os usuários
escolham entre vários efeitos de
iluminação de LED.
Atenção: Nunca instale o cabo
de LED Ajustável na orientação
errada, caso contrário o cabo
pode ser danificado.
*Consulte a página 49 para obter
mais informações sobre esta plata-
forma.
