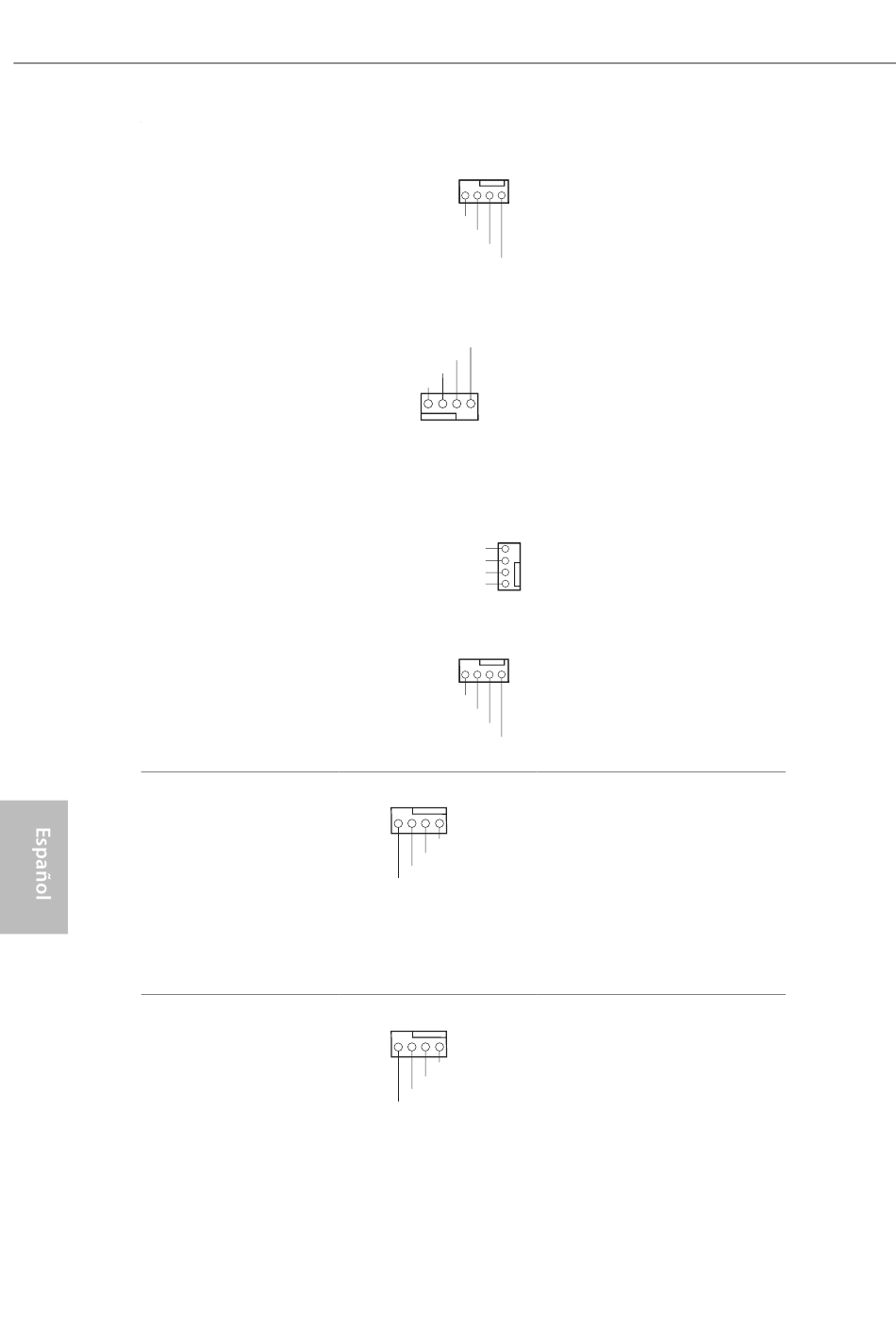

Conectores del ventilador
de la bomba de agua del
chasis
(CHA_FAN1/WP de
4 contactos)
(consulte la pág. 1, nº 29)
(CHA_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 24)
(CHA_FAN3/WP de
4 contactos)
(consulte la pág. 1, nº 21)
(CHA_FAN4/WP de
4 contactos)
(consulte la pág. 1, nº 13)
(CHA_FAN5/WP de
4 contactos)
(consulte la pág. 1, nº 30)
Conector del ventilador de
la CPU
(CPU_FAN1 de
4 contactos)
(consulte la pág. 1, nº 3)
Conector para ventilador
de la bomba de agua de la
CPU
(CPU_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 4)
106
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4 3 2 1
GND
+12V
CPU_F AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE
CPU_F AN_SPEED
FAN_SPEED_CONTROL
Esta placa base incluye cinco
conectores para el ventilador
del chasis para sistemas de
refrigeración por agua de 4
clavijas. Si tiene pensando
conectar un ventilador de
refrigeración por agua del chasis
de 3 contactos, conéctelo al
contacto 1-3.
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de CPU
de 4 contactos. Si tiene pensando
conectar un ventilador de CPU
de 3 contactos, conéctelo al
contacto 1-3.
Esta placa base proporciona un
conector de ventilador de CPU
de refrigeración por agua de
4 contactos. Si tiene pensando
conectar un ventilador de
disipador por agua de CPU de
3 contactos, conéctelo al contacto
1-3.
