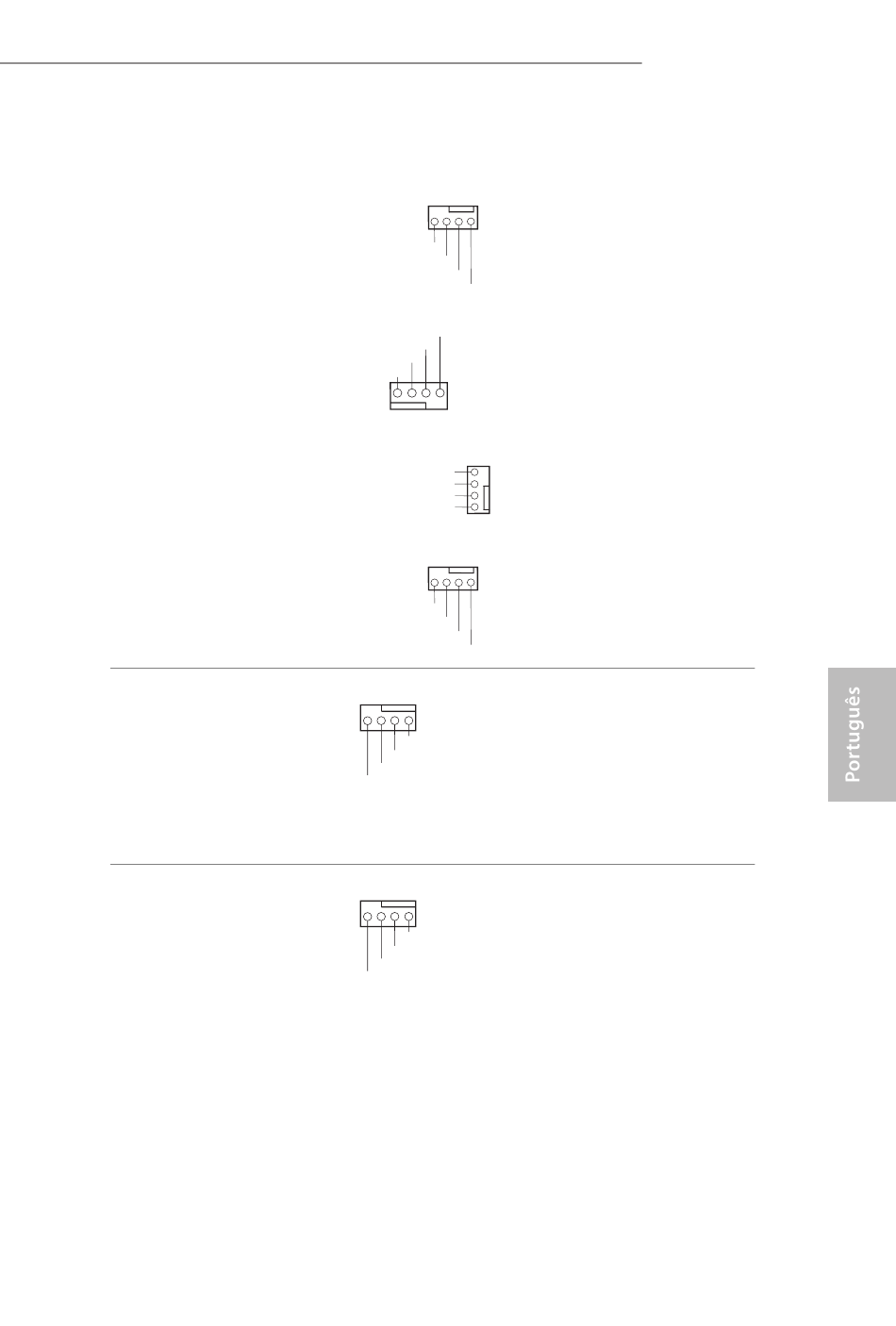

Conectores de chassi e
ventoinha de bomba de
água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 29)
(CHA_FAN2/WP de 4
pinos)
(ver p.1, N.º 24)
(4-pin CHA_FAN3/WP)
(ver p.1, N.º 21)
(4-pin CHA_FAN4/WP)
(ver p.1, N.º 13)
(4-pin CHA_FAN5/WP)
(ver p.1, N.º 30)
Conector da Ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 3)
Conector de ventoinha de
bomba de água CPU
(CPU_FAN2/WP de 4
pinos)
(ver p.1, N.º 4)
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4 3 2 1
GND
+12V
CPU_F AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE
CPU_F AN_SPEED
FAN_SPEED_CONTROL
X570S PG Riptide
Esta placa mãe fornece conec-
tores de ventoinha chassi com
cinco 4-Pin de resfriamento a
água. Se você pretende conectar
um ventilador de refrigeração a
água de chassis de 3 pinos, por
favor, conecte-o ao Pino 1-3.
Esta placa mãe inclui um conec-
tor de ventilador da CPU (Ven-
tilador silencioso) de 4 pinos.
Se você pretende conectar um
ventilador da CPU de 3 pinos,
por favor, conecte-o ao Pino 1-3.
Esta placa mãe inclui um co-
nector de ventilador da CPU de
refrigeração a água de 4 pinos.
Se você pretende conectar um
ventilador de refrigeração a água
da CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
