1.3 オンボードのヘッダーとコネクタ
オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタ
にはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパー
キャップを被せると、 マザーボードに物理損傷が起こるこ とがあります。
システムパネルヘッダー
（9 ピン PANEL1）
（p.1、 No. 19 参照）
PWRBTN （電源ボタン） ：
シャーシ前面パネルの電源ボタンに接続してく ださい。 電源ボタンを使用して、 システム
をオフにする方法を設定できます。
RESET （リセッ トボタン） ：
シャーシ前面パネルのリセッ トボタンに接続してく ださい。 コンピューターがフリーズし
たり、 通常の再起動を実行できない場合には、 リセッ トボタンを押して、 コンピューターを
再起動します。
PLED （システム電源 LED） ：
シャーシ前面パネルの電源ステータスインジケーターに接続してく ださい。 システム稼
働中は、 LED が点灯します。 システムが S1/S3 スリープ状態の場合には、 LED は点滅を
続けます。 システムが S4 スリープ状態または電源オフ （S5） のときには、 LED はオフです。
HDLED （ハード ドライブアクティ ビティLED） ：
シャーシ前面パネルのハード ドライブアクティ ビティ LED に接続してく ださい。 ハード ド
ライブのデータを読み取りまたは書き込み中に、 LED はオンになります。
前面パネルデザインは、 シャーシによって異なるこ とがあります。 前面パネルモジュー
ルは、 主に電源ボタン、 リセッ トボタン、 電源 LED、 ハード ドライブアクティ ビティ LED、 ス
ピーカーなどから構成されます。 シャーシの前面パネルモジュールとこのヘッダーを接
続する場合には、 配線の割り当てと、 ピンの割り当てが正しく合致しているこ とを確かめ
てく ださい。

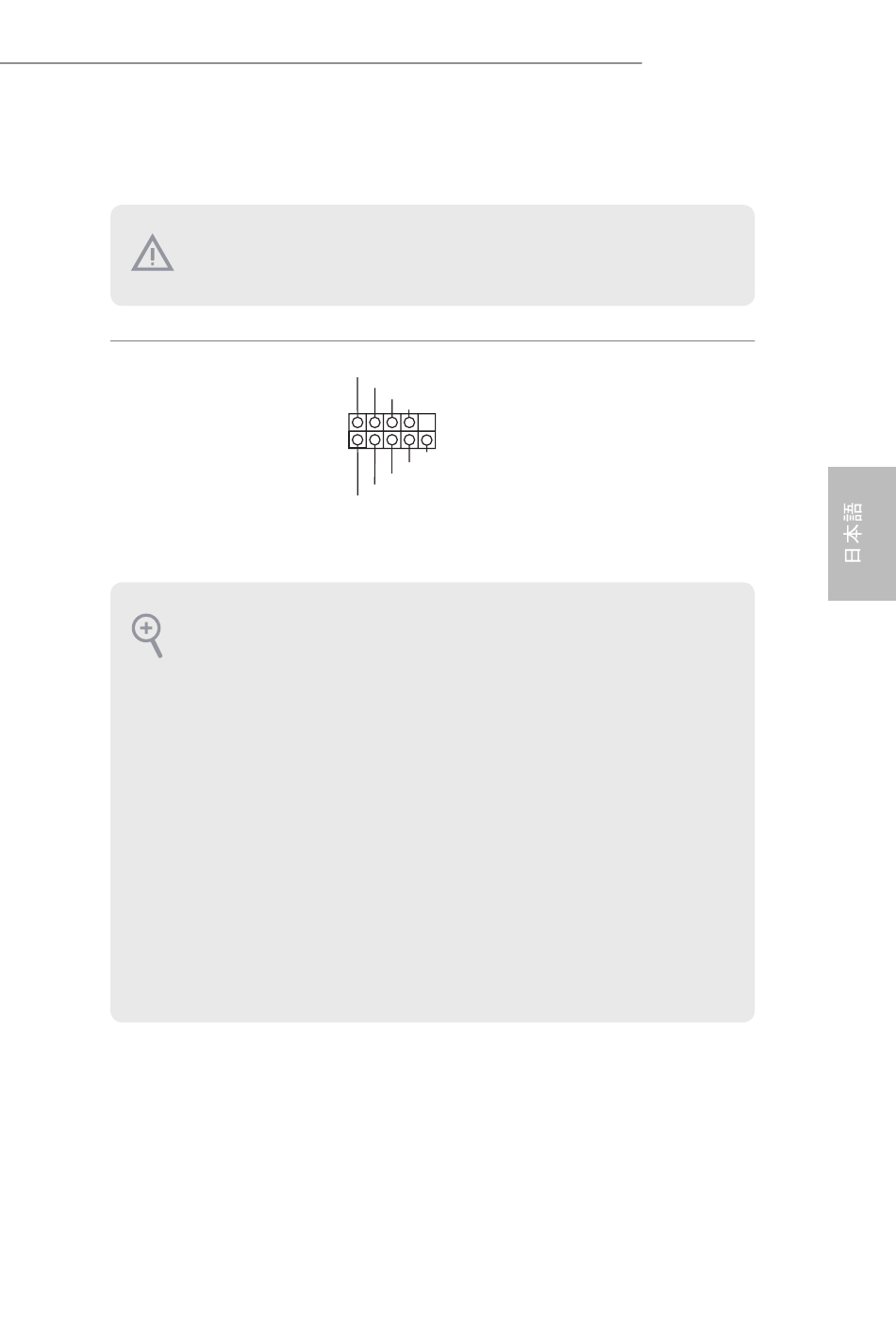

PLED+
PLED-
PWRBTN#
GND
1
GND
RESET#
GND
HDLED-
HDLED+
X570S PG Riptide
電源ボタンを接続し、 ボタンを
リセッ トし、 下記のピン割り当
てに従って、 シャーシのシステ
ムステータス表示ランプをこの
ヘッダーにセッ トします。 ケーブ
ルを接続するときには、 ピンの
＋と−に気をつけてく ださい。
