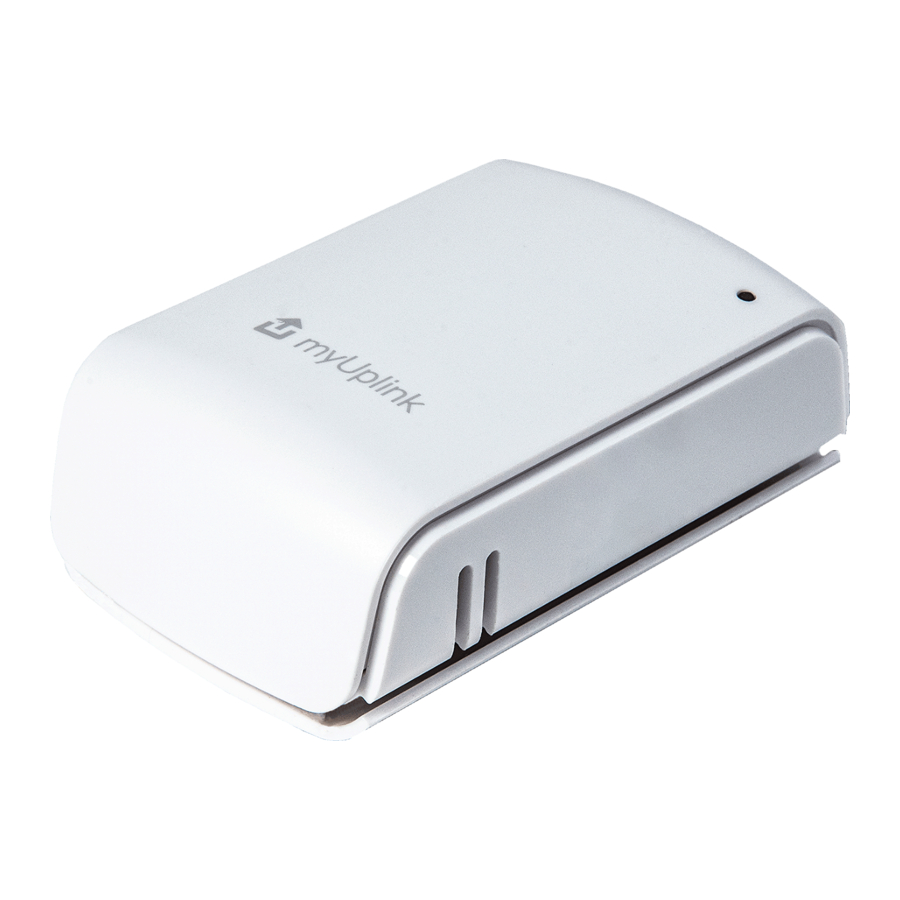

Nibe CDS 10 Installateurhandbuch

Co2-, feuchtigkeits- und temperaturfühler
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

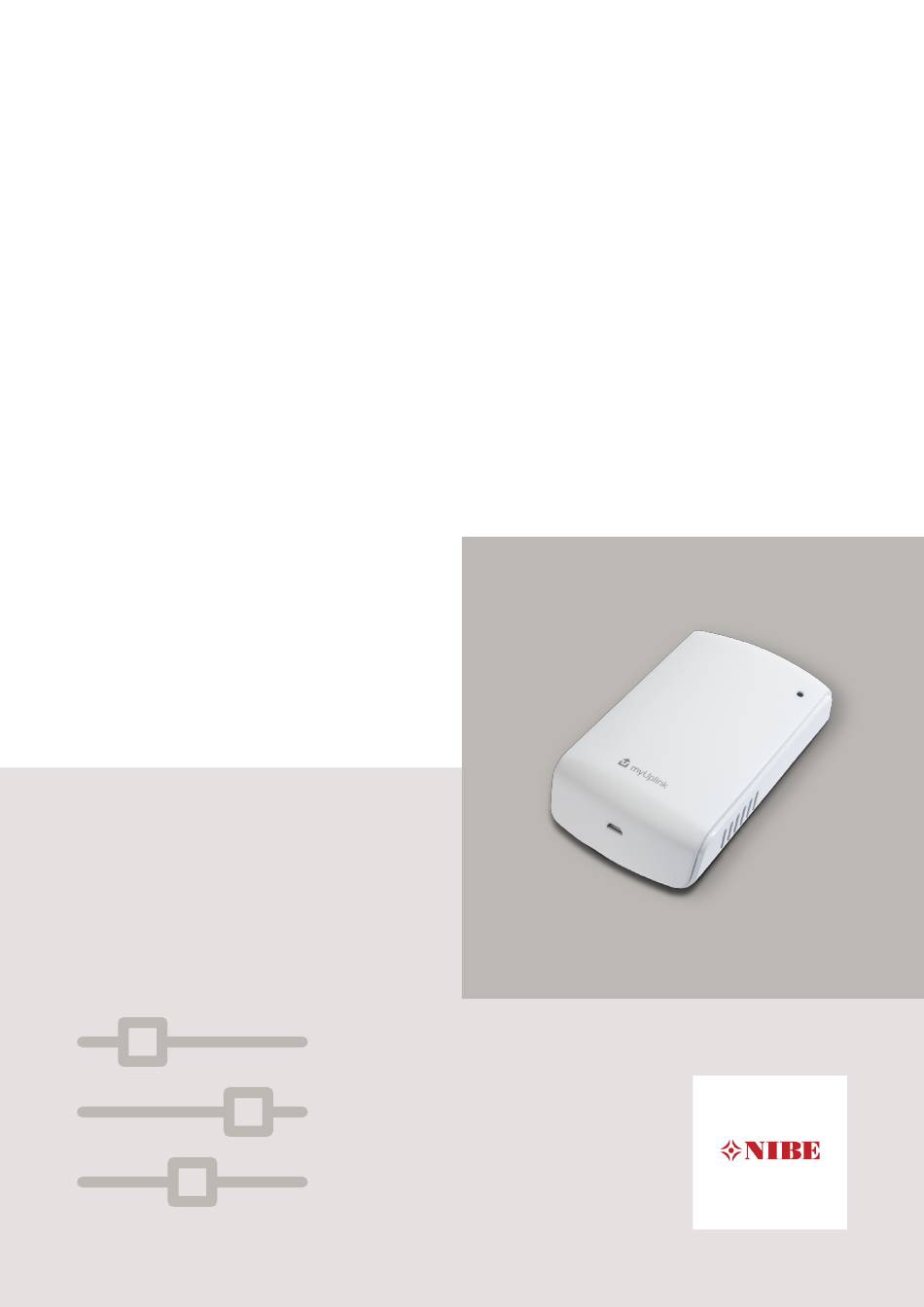

UHB 2046-1
M12783
CDS 10
SE
Installatörshandbok
CO
-, fukt- och temperaturgivare
2
GB
Installer manual
CO
, humidity and temperature sensor
2
DE
Installateurhandbuch
CO
-, Feuchtigkeits- und Temperaturfühler
2
FI
Asentajan käsikirja
CO
-, kosteus- ja lämpötila-anturi
2

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe CDS 10

Inhaltszusammenfassung für Nibe CDS 10

  • Seite 1 UHB 2046-1 M12783 CDS 10 Installatörshandbok -, fukt- och temperaturgivare Installer manual , humidity and temperature sensor Installateurhandbuch -, Feuchtigkeits- und Temperaturfühler Asentajan käsikirja -, kosteus- ja lämpötila-anturi...

  • Seite 3: Viktig Information

    TÄNK PÅ! Vid denna symbol finns viktig information om vad du ska tänka på när du installerar eller ser- var anläggningen. TIPS! Vid denna symbol finns tips om hur du kan underlätta handhavandet av produkten. CDS 10 | SE...
  • Seite 4 • Om flera CDS 10 är aktiverade i en zon som är inställd myuplink.com. Utifrån det kan du ändra inställningar i för att påverka ventilationen, kommer medelvärdet din värmepump för att skapa ett behagligt och hälsosamt...
  • Seite 5 I exemplet visas en fastighet med två klimatsystem. Klimatsystem 1 är ett radiatorsystem med två zoner. Zon 1 är styrande och det finns två CDS 10 installerade vilket gör att värmepumpen parerar värmen från eldsta- den snabbare. Zon 2 är visande vilket innebär att tempe- ratur, luftfuktighet och CO kan avläsas i appen myUplink...
  • Seite 6 ANSLUT TILL NÄTVERK Om CDS 10 blinkar rött (en gång var femte sekund) sö- ker den efter ett trådlöst nätverk att ansluta till. Hittas inget nätverk avbryts sökningen efter 5 minuter. Du startar en ny sökning genom att hålla inne knappen (SF1)
  • Seite 7 Montering Montera CDS 10 på lämplig plats ca 1,5 m över golv. Det är viktigt att CDS 10 inte hindras från att mäta kor- rekt luftfuktighet, rumstemperatur och CO , exempelvis genom placering i nisch, mellan hyllor, bakom gardin, ovanför eller nära värmekälla, i drag från ytterdörr eller i direkt solinstrålning.

  • Seite 8: Menyinställningar

    7.1.6.4 - "Begränsa fukt i värme". Namn enhet: Här namnger du CDS 10. Här ställer du in önskat värde för relativ luftfuktighet Zon: Här kan du ändra vilken zon CDS 10 ska tillhöra. (RH). Ta bort enhet: Här kan du välja att ta bort enheten.
  • Seite 9 Förhindra utfällning i kyla Inställningsområde: av/på Begränsa RH i kyla Inställningsområde: av/på Förhindra utfällning i kyla: Med funktionen aktiverad förhindras fuktutfällning på rör. Begränsa RH i kyla: Med funktionen aktiverad regleras temperaturen för att uppnå önskad luftfuktighet (RH). CDS 10 | SE...

  • Seite 10: Tekniska Data

    Tekniska data CDS 10 Art nr 067728 Mått BxHxD (mm) 80x120x30 CDS 10 | SE...

  • Seite 11: Safety Information

    This symbol indicates danger to person or ma- chine . Caution This symbol indicates important information about what you should consider when installing or servicing the installation. This symbol indicates tips on how to facilitate using the product. CDS 10 | GB...
  • Seite 12 • If multiple CDS 10 are activated in a zone that is set uplink.com. From this, you can change settings in your to affect the ventilation, the average value from the heat pump to create a pleasant and healthy indoor cli- sensors will be used to control the ventilation.
  • Seite 13 Climate system 1 is a radiator system with two zones. Zone 1 is the controlling zone and there are two CDS 10 installed, which means that the heat pump ex- tracts the heat from the stove more rapidly. Zone 2 is...

  • Seite 14: Led Indications

    CDS 10 for 3 seconds. Main product Repeater If you need to test the range of the signal, CDS 10 can be connected to the heat pump at close range and then moved further away. Wait for at least 30 minutes. The signal strength can then be read off in the heat pump’s/control module’s menu system (menu 5.4).
  • Seite 15 Mounting Install CDS 10 in a suitable location approx. 1,5 m above the floor. It is important that CDS 10 is not prevented from measuring the correct humidity, room temperature and CO , for example by being placed in a recess,...

  • Seite 16: Program Settings

    The room sensors are grouped by zone. Name unit: Here, you name CDS 10. MENU 1.3.3 - ROOM SENSOR SETTINGS Zone: Here, you can change the zone to which CDS 10 Name room sensor will belong. Enter a name for the relevant room sensor.
  • Seite 17 Prevent condensation in cold: With the function activ- ated, condensation in the pipes is prevented. Limit RH in cold: With the function activated, the tem- perature is regulated to achieve the desired relative hu- midity (RH). CDS 10 | GB...

  • Seite 18: Technical Specifications

    Technical specifications CDS 10 Part No. 067728 Dimensions WxHxD (mm) 80x120x30 CDS 10 | GB...

  • Seite 19: Sicherheitsinformationen

    Dieses Symbol kennzeichnet eine Gefahr für Personen und Maschinen. ACHTUNG! Dieses Symbol verweist auf wichtige Angaben dazu, was bei Installation oder Wartung der Anlage zu beachten ist. TIPP! Dieses Symbol kennzeichnet Tipps, die den Umgang mit dem Produkt erleichtern. CDS 10 | DE...

  • Seite 20: Temperaturregelung

    Maße verändert. CDS 10 dient der Temperaturmessung in der Zone, in der er platziert wird. • Wenn mehrere CDS 10 in einer Zone mit Einfluss auf REGELUNG DER LUFTFEUCHTIGKEIT die Ventilation aktiviert sind, wird der Mittelwert der Fühler zur Steuerung der Ventilation herangezogen.

  • Seite 21: Prinzipskizze Mit Klimatisierungssystemen Und Zonen

    Klimatisierungssystem 1 ist ein Heizkörper- system mit zwei Zonen. Zone 1 ist steuernd und es gibt zwei CDS 10, was dazu führt, dass die Wärmepumpe die vom Kaminofen erzeugte Wärme schneller kompen- siert. Zone 2 ist anzeigend, d. h., Temperatur, Luftfeuch- tigkeit und CO -Gehalt können in der App myUplink oder...

  • Seite 22: Pairing Der Funkeinheiten Mit Dem Hauptprodukt

    Gerät nach einem Drahtlosnetzwerk. Sollte kein Netzwerk gefunden werden, wird die Suche nach 5 Minuten abgebrochen. Um eine neue Suche zu star- ten, halten Sie die Taste (SF1) am CDS 10 3 Sekunden lang gedrückt. Falls Sie die Signalreichweite testen müssen, können Sie CDS 10 aus kurzer Entfernung mit der Wärmepumpe...

  • Seite 23: Montage

    Montage Montieren Sie CDS 10 an einem geeigneten Ort ca. 1,5 m über dem Fußboden. CDS 10 darf nicht an der Messung einer korrekten Luftfeuchtigkeit, Raumtempe- ratur und eines korrekten CO -Gehalts gehindert werden (z. B. durch die Anbringung in einer Nische, zwischen Regalen, hinter einer Gardine, über bzw.

  • Seite 24: Programmeinstellungen

    Name der Einheit: Hier legen Sie einen Namen für Name Raumfühler CDS 10 fest. Geben Sie einen Namen für den jeweiligen Raumfüh- Zone: Hier können Sie ändern, zu welcher Zone CDS 10 ler an. gehören soll. Steuerung Raumfühler Einheit entfernen: Hier können Sie das Gerät entfernen.
  • Seite 25 Kond. bei Kühlung verhindern: Wenn diese Funktion aktiviert ist, wird die Feuchtigkeitsbildung an Rohren verhindert. RL begrenzen, Kühlung: Wenn diese Funktion aktiviert ist, wird die Temperatur so geregelt, dass die gewünsch- te Luftfeuchtigkeit (RL) erreicht wird. CDS 10 | DE...

  • Seite 26: Technische Daten

    Technische Daten CDS 10 Art.nr. 067728 Abmessungen BxHxT (mm) 80x120x30 CDS 10 | DE...
  • Seite 27 Tämä symboli osoittaa tärkeän tiedon, joka pi- tää ottaa huomioon laitteistoa asennettaessa tai huollettaessa. VIHJE! Tämä symboli osoittaa vinkin, joka helpottaa tuotteen käsittelyä. MERKINTÄ CE-merkintä on pakollinen useimmille EU:n alueella myytäville tuotteille valmistusajankoh- dasta riippumatta. IP 30 Sähköteknisten laitteiden koteloinnin luokittelu. CDS 10 | FI...
  • Seite 28 -PITOISUUDEN OHJAUS Rajoita ilman CO -pitoisuutta • Jos CDS 10 on aktivoitu, laitteisto voi vaikuttaa Co2- pitoisuuteen -pitoisuuteen suurentamalla tai pienentä- mällä raitisilmanottoa. • Jos useita CDS 10 aktivoidaan vyöhykkeellä, joka on asetettu vaikuttamaan ilmanvaihtoon, anturien keskiar- voa käytetään ilmanvaihdon ohjaamiseen.
  • Seite 29 Esimerkissä on kiinteistö, jossa on kaksi lämmityksen alajakopiiriä. Lämmityksen alajakopiiri 1 on patterilämmi- tysjärjestelmä, jossa on kaksi vyöhykettä. Vyöhyke 1 on ohjaava ja siinä on kaksi CDS 10:a, minkä ansiosta läm- pöpumppu katkaisee takan lämmön nopeammin. Vyöhy- ke 2 on näyttävä, mikä tarkoittaa, että lämpötila, kosteus...
  • Seite 30 Odota vähintään 30 minuuttia. Sitten signaalin voimakkuus voidaan lukea lämpöpumpun/oh- jausyksikön valikkojärjestelmästä (valikko 5.4). Jätä verkko ja palauta CDS 10 pitämällä painike (SF1) painettuna 10 sekuntia ja odota, että punainen merkkiva- lo palaa 5 sekuntia. CDS 10 | FI...
  • Seite 31 Asennus Asenna CDS 10 sopivaan paikkaa n. 1,5 m korkeudelle lattiasta. On tärkeää, että CDS 10 voi mitata ilmankos- teuden, huonelämpötilan CO -pitoisuuden oikein, eikä sitä sijoiteta esim. syvennykseen, hyllyjen väliin, verhon taakse, lämmönlähteen yläpuolelle tai läheisyyteen, ulko- ovesta tulevaan vetoon tai suoraan auringonpaisteeseen.

  • Seite 32: Ohjelman Asetukset

    Asetusalue: kyllä / ei Valikko tulee näkyviin, jos lisävaruste on asennettu ja se on aktivoitu valikossa 7.1.6.4 - "Rajoita kosteus lämmi- Yksikön nimi: Tässä nimeät CDS 10. tyksessä". Vyöhyke: Tässä voit muuttaa mihin vyöhykkeeseen Tässä asetat halutun arvon suhteelliselle ilmankosteudel- CDS 10 kuuluu.
  • Seite 33 Säätöalue: päälle/pois Raj. ilmank. jäähd. yht. Säätöalue: päälle/pois Estä kondensoituminen jäähd.: Kun toiminto on aktiivi- nen, kosteuden tiivistyminen putkiin estetään. Raj. ilmank. jäähd. yht.: Kun toiminto on aktiivinen, läm- pötilaa säädetään halutun ilmankosteuden (RH) saavut- tamiseksi. CDS 10 | FI...

  • Seite 34: Tekniset Tiedot

    Tekniset tiedot CDS 10 Tuotenumero 067728 Mitat (LxKxS) (mm) 80x120x30 CDS 10 | FI...
  • Seite 35 FINLAND FRANCE GERMANY NIBE Energy Systems Oy NIBE Energy Systems France SAS NIBE Systemtechnik GmbH Juurakkotie 3, 01510 Vantaa Zone industrielle RD 28 Am Reiherpfahl 3, 29223 Celle Tel: +358 (0)9 274 6970 Rue du Pou du Ciel, 01600 Reyrieux Tel: +49 (0)5141 75 46 -0 info@nibe.fi...
  • Seite 36 WS release date: 2020-11-18 07:33 Publish date: 2020-11-24 08:08 This manual is a publication from NIBE Energy Systems. All product illustrations, facts and specifications are based on current information at the time of the publication’s approval. NIBE Energy Systems makes reservations for any factual or printing errors in this manual.
