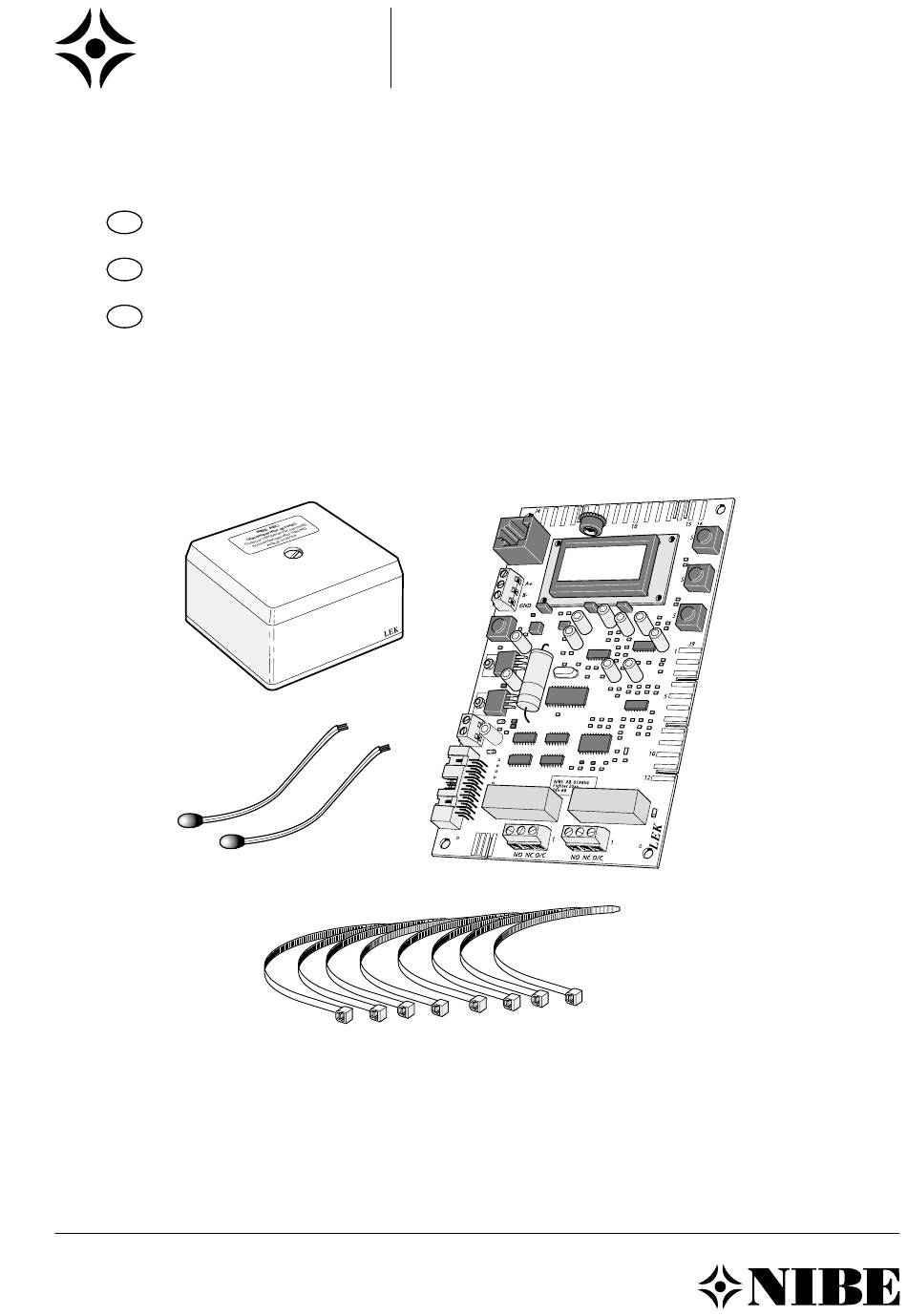

- Seite 1 Givaruppgradering FIGHTER 2020 SIT 1034-3 Upg. F2020 Sensor upgrade FIGHTER 2020 711203 Fühleraufrüstsatz FIGHTER 2020 SERVICEINSTRUKTION Givaruppgradering FIGHTER 2020 SERVICE INSTRUCTION Sensor upgrade FIGHTER 2020 SERVICE-INSTRUKTION Fühleraufrüstsatz FIGHTER 2020...
- Seite 3 2 st temperaturgivare (Art.nr 518 170) Detta ska dokumenteras på en blankett som sänds åter 1 st utegivare med box (Art.nr 518 177) till Nibe och på en dekal som monteras i värmepumpen. 8 st buntband (Art.nr 518 175) 1 st CPU-kort (Art.nr 518 698) CPU-kort 1 st protokoll som skickas tillbaka till Nibe.
- Seite 4 14 kW den är lägre än 10 K ska ventilen stängas. 6. Vänta ca. 5 minuter innan du gör ev. ny justering. 7. Fyll i ”Injustering expansionsventil” på blanketten. Öppna Temp.mätning med servicetermometer Serviceuttag, lågtryck Expansionsventil Förångargivare Givaruppgradering FIGHTER 2020...
- Seite 5 Modeller tillverkade mellan juli 2007 (07182) och januari 2008 (08031) kan ha förångar- och suggasgivare med special- VVM 240 beläggning. Dessa givare kan inte tas bort från röret och skall inte bytas om de visar rätt temperatur. ER 2010 Förångargivare Givaruppgradering FIGHTER 2020...
- Seite 6 4. Fyll i dekalen och montera den på insidan av locket 12,71 3,65 till ellådan. 9,81 3,38 7,62 3,09 5,97 2,80 4,71 2,50 3,75 2,22 3,00 1,95 2,42 1,70 1,96 1,47 1,60 1,27 1,31 1,09 1,08 0,94 Givaruppgradering FIGHTER 2020...
- Seite 7 (se bild nedan). Systemet kommer då även att bli stabilare under perioder med låg belastning. Högtryckslarm kan även bero på • Felaktiga temperaturer uppmätta från framlednings- eller returledningsgivaren • Lågt flöde över kondensorn • Annat t.ex. fel på högtryckspressostaten. SÄV VVM 300 Givaruppgradering FIGHTER 2020...
- Seite 8 Nibe, as well as on a decal, which is attached 1 x CPU (Part no. 518 698) to the heat pump. 1 x protocol to be sent back to Nibe (Part no. 711 204) CPU card 1 x decal to be left in the machine (Part no. 711 178) The CPU card must be version 1.04 or later.
- Seite 9 6. Wait 5 minutes before making any new adjust- 14 kW ments. 7. Fill in “Adjusting the expansion valve” on the form. Open Temp. reading with service thermometer Service socket, low pressure Expansion valve Evaporator sensor Sensor upgrade FIGHTER 2020...
- Seite 10 VVM 240 After July-2007 (07182) to Jan-2008 (08031), there can be cases with specially coated sensors, these sensors can not be removed from tube and must not be replaced if they show the correct temperature. Evaporator sensor Sensor upgrade FIGHTER 2020...
- Seite 11 4. Fill in the decal and attach it to the inside of the 9,81 3,38 cover for the junction box. 7,62 3,09 5,97 2,80 4,71 2,50 3,75 2,22 3,00 1,95 2,42 1,70 1,96 1,47 1,60 1,27 1,31 1,09 1,08 0,94 Sensor upgrade FIGHTER 2020...
- Seite 12 High pressure alarms may also be due to • Incorrectly read temperatures from the flow or re- turn sensors • Low flow over the condenser • Other, e.g. high pressure pressostat fault. SÄV SÄV VVM 300 VVM 300 Sensor upgrade FIGHTER 2020...
-
Seite 13: Fühleraufrüstsatz Fighter 2020

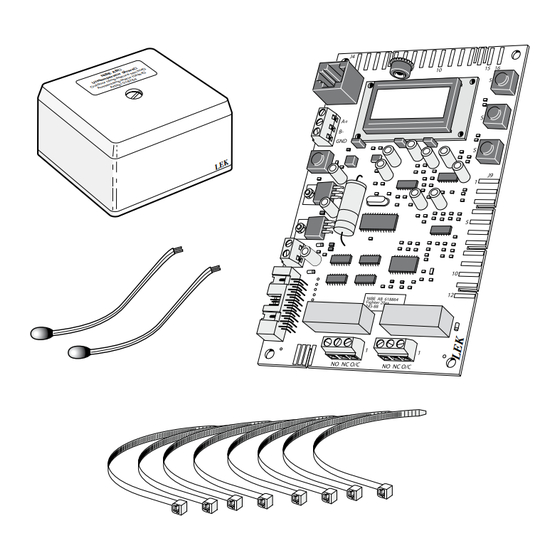

Fühleraufrüstsatz FIGHTER 2020 Allgemein Inhalt des Fühleraufrüstsatzes (Art. nr. 518 296) Diese Aufrüstung gilt für FIGHTER 2020 gemäß der un- tenstehenden Tabelle. 1 x Kantenkabel FG und RG (Art.nr. 009 052) • Die CPU-Karte muss kontrolliert und bei Bedarf er- 1 x Tube mit Wärmeleitpaste (Art.nr. -
Seite 14: Kontrolle Des Ausdehnungsventil
10 kW 6. Warten Sie etwa 5 min, bevor Sie eine etwaige neue 14 kW Justierung vornehmen. 7. Tragen Sie auf dem Formular „Justierung des Expansionsventils“ ein. Öffnen Temp.messung mit Servicethermometer Serviceanschluss, Niederdruck Ausdehnungsventil Verdampferfühler Fühleraufrüstsatz FIGHTER 2020... - Seite 15 Bei einer Herstellung zwischen Juli 2007 (07182) und Januar 2008 (08031) können speziell beschichtete Fühler montiert worden sein. Diese lassen sich nicht vom Rohr entfernen und sollten nicht ersetzt werden, wenn sie die korrekte Temperatur anzeigen. ER 2010 Verdampferfühler Fühleraufrüstsatz FIGHTER 2020...
- Seite 16 4. Beschriften Sie das Schild und bringen Sie es auf der 7,62 3,09 Innenseite der Abdeckung für die Elektroeinheit an. 5,97 2,80 4,71 2,50 3,75 2,22 3,00 1,95 2,42 1,70 1,96 1,47 1,60 1,27 1,31 1,09 1,08 0,94 Fühleraufrüstsatz FIGHTER 2020...
-
