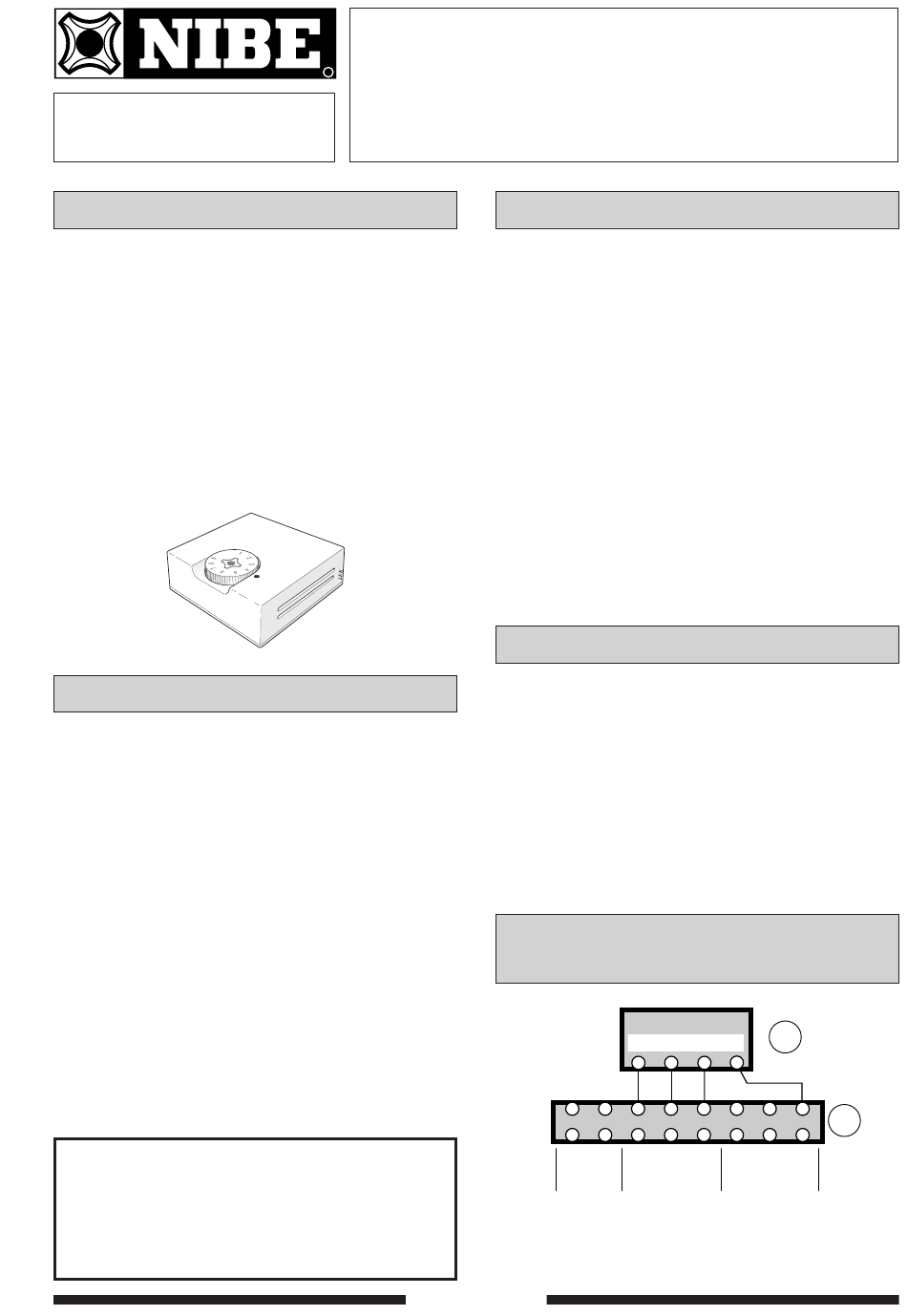

Nibe RG 20 Montageanweisung

MAV DE 0124-2
RAUMFÜHLER RG 20
Allgemeines
Der Raumfühler RG 20 wird sowohl in Verbindung mit
FIGHTER 1110, FIGHTER 1210 als auch mit FIGHTER
1310 verwendet. Steigt oder sinkt die Raumtempera-
tur, wird dieses vom Raumfühler registriert und die
Vorlauftemperatur zu den Heizungsradiatoren bzw.
Fußbodenheizkreisen so kompensiert, daß die ge-
wünschte Raumtemperatur beibehalten werden kann.
Der Raumfühler korrigiert die Temperatur im Zusam-
menhang mit einer Wiederinbetriebnahme einer aus-
geschalteten Heizleistung, beispielsweise bei Rund-
steuerung.
Damit der Raumfühler exakt arbeiten kann, muß des-
sen Plazierung mit Umsorge gewählt werden. Näheres
siehe Abschnitt "Montage und Installation".
Montage und Installation
Es ist von großer Bedeutung, daß der Raumfühler
durch keine anderen Wärmequellen beeinflußt wird,
wie z.B. Lampen, Fernseher oder andere wärmeprodu-
zierende Gegenstände. Nachteilhaftig ist auch, wenn
der Raumfühler durch Gardinen verdeckt wird.
Um die gewünschte Raumtemperatur zu erhalten, muß
der Fühler an neutralem Platz montiert werden. Bes-
tens hierfür geeignet ist eine glatte Flur-Innenwand,
1,5 Meter über dem Fußboden. Der Fühler darf absolut
nicht an der Messung der korrekten Innentemperatur
gehindert werden, somit ist die Plazierung des Fühlers
in Nischen, zwischen Regalen, hinter Gardinen, ober-
halb oder in unmittelbarer Nähe einer Wärmequelle zu
vermeiden. Auf eventuelle Zugluft von der Außentür
muß auch Rücksicht genommen werden. Die Einheit
darf unter keinen Umständen direkter Sonneneinstrah-
lung ausgesetzt werden.
Der Anschluß geschieht mittels 4-fachem Leiterkabel,
beispielsweise 4 x 0,25 LiYY (<100 m). Dieses Kabel
darf nicht parallel zu einem Starkstromkabel verlegt
werden.
Achtung!
Eingriffe hinter festverschraubte
Luken dürfen nur im Beisein eines
kompetenten Installateurs
vorgenommen werden.
R
RAUMFÜHLER RG 20
011385
MONTAGEANWEISUNG
Einstellung
Sind im gleichen Raum wie der Raumfühler Thermo-
statventile an Heizungsradiatoren oder an Fußboden-
kreisen vorhanden, müssen diese völlig geöffnet wer-
den, damit der Raumfühler unbeeinflußt arbeiten kann.
Beachtet werden sollten beispielsweise Heizradiator-
ventile in Schlafzimmern, wo etwas niedrigere Tem-
peraturen gewünscht werden, und die deshalb auf die
gewünschte Temperatur einzustellen sind.
Im Übrigen wird die gewünschte Temperatur mit der
Wahlscheibe des Raumfühlers eingestellt, auf deren
Skala 1 – 9 wählbar sind. Die eingestellte Temperatur
kann im Anzeigendisplay der Wärmepumpe abgelesen
werden.
Das Verwenden eines Raumfühlers fordert auch die
Einstellung des Wertes "Rum komp." im Mikropro-
zessor der Wärmepumpe. Weiteres ist der "Montage-
und Bedienungsanweisung" einer jeweiligen Wärme-
pumpe zu entnehmen.
Mechanische Ausführung
Der Raumfühler RG 20 ist für die Wandmontage konzi-
piert und kann entweder unter Putz in eingebauter
Schaltdose oder aber direkt auf der Wand verlegt wer-
den. Das Anschlußkabel kann ebenfalls unter Putz
oder aber an der Wand verlegt werden.
Das Gehäuse des Raumfühlers ist aus Kunststoff und
besteht aus einem Unterteil mit Anschlußklemmen und
Komponenten zur Einstellung und Messung der Raum-
temperatur sowie einem Oberteil mit Wahlscheibe zur
Einjustierung der gewünschten Raumtemperatur.
Elektrischer Schaltplan
für alle Versionen
UG
+ –
8 7
RG 20
86
4 1 2 6
RTG EXT, EL
A B + B A –
6 5 4 3 2 1
SELV
30
