Samson S-Max MD1 Pro Schnellstartanleitung Seite 11

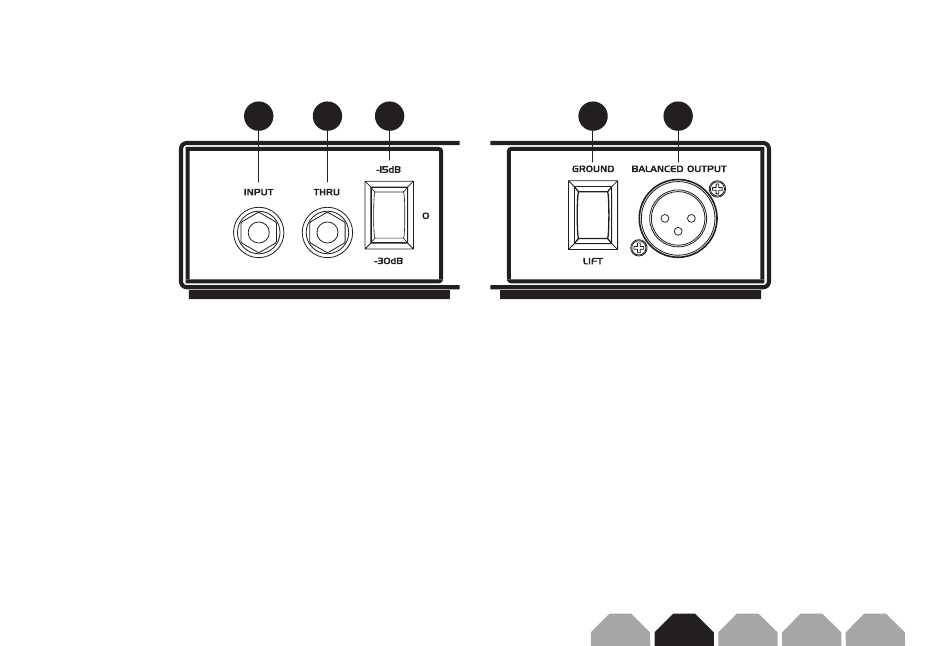

Références
1. INPUT - Jack d'entrée 6,35 mm hi-Z pour le branchement à des instruments, au niveau de ligne ou
des signaux audio de niveau de haut-parleur.
2. THRU - Sortie 6,35 mm pour faire passer le signal d'entrée grâce à un système d'amplificateur ou
de retour de scène.
3. Commutateur d'atténuateur -15 dB / -30 dB – Lorsqu'il est engagé, le niveau d'entrée est atténué de
-15 dB ou -30 dB pour prévenir la distorsion ou lors de la connexion à une sortie de niveau de
haut-parleur.
4. GROUND LIFT - Quand il est engagé, la terre d'entrée (blindage) est débranchée.
5. BALANCED OUTPUT - Branchement mâle XLR low-Z.
1 2 3 4 5
EN FR DE ES IT
