Samson Mic Splitter Schnellstartanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Samson Mic Splitter
Inhaltszusammenfassung für Samson Mic Splitter
- Seite 1 Mic Splitter Quick Start Guide...
- Seite 2 By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential negative effects on the environment and human health. ©2025 Samson. All product descriptions and specs subject to change. Copyright 2025, Samson Distribution LLC...

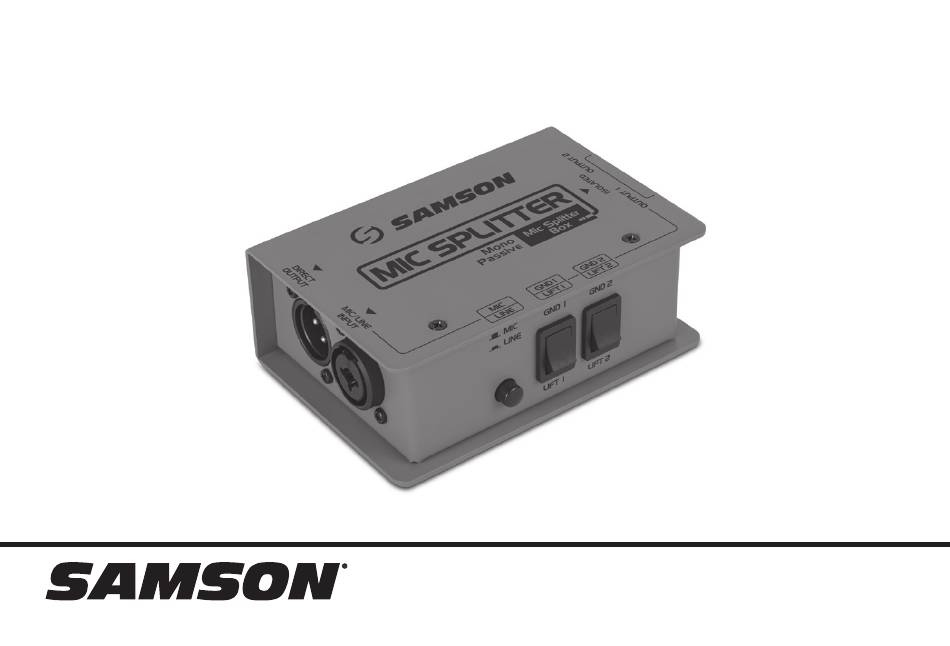

- Seite 3 Introduction The Samson Mic Splitter is a passive audio signal duplicator designed for use in both live and studio environments. With one XLR-1/4" TRS combo input and three XLR outputs (one direct and two transformer-isolated), it provides a reliable solution for distributing a single microphone or line signal to multiple destinations—such as front-of-house mixers, stage monitors, and recording interfaces.
- Seite 4 Callouts COMBO INPUT – XLR / 1/4" TRS input for mic- or line-level signals. DIRECT OUT – Direct XLR output for sending an unaltered signal to a primary destination and supplying +48v phantom power to the microphone. ISOLATED OUT 1 / ISOLATED OUT 2 – Transformer-isolated XLR outputs for feeding additional mixers, monitors, or broadcast systems.
- Seite 5 Setup The Mic Splitter is useful in a variety of configurations—from mic duplication to audio distribution for live events or broadcast setups. Here’s a typical usage scenario: • Ensure all volume controls on connected equipment are turned down before making connections.
- Seite 6 Versatile by Design Mic Splitter accepts either XLR or 1/4" TRS connections via its combo input, making it compatible with microphones, instruments, or line-level devices. From a single source, you can send a direct feed to a mixer or monitor system and route transformer-isolated signals to additional gear with no power required.
- Seite 7 Specifications Type Passive 3-way Mic Splitter Application For 150Ω Microphone Sources and 2.5kΩ Mic Preamp Loads on the Direct and Both Isolated Outputs Frequency Response 20Hz–20kHz ±0.5dB Input impedance 833Ω (Mic), 6.6kΩ (Line) Output Impedance 127Ω Gain -1.4dB Typical (With 150Ω Mic and 2.5kΩ Preamp Loads)
-
Seite 8: Block Diagram
Block Diagram... - Seite 9 En procédant ainsi, vous garantissez que votre produit usagé sera correctement traité, récupéré et recyclé, évitant ainsi tout effet négatif potentiel sur l’environnement et la santé humaine. ©2025 Samson. Toutes les descriptions et spécifications sont sujettes à modification. Copyright 2025, Samson Distribution LLC...
- Seite 10 Logé dans un châssis en acier de calibre 14, le Mic Splitter assure des performances fiables sur scène ou en studio, dans le cadre de la gamme robuste S-Max de Samson.
- Seite 11 Détails des Connecteurs ENTRÉE COMBO – Entrée XLR / Jack 6,35 mm TRS pour signaux micro ou ligne. SORTIE DIRECTE – Sortie XLR directe pour envoyer un signal non modifié vers une destination principale et fournir une alimentation fantôme +48 V au microphone. SORTIE ISOLÉE 1 / SORTIE ISOLÉE 2 –...
-
Seite 12: Configuration
Configuration Le Mic Splitter est utile dans une variété de configurations — de la duplication de microphone à la distribution audio pour des événements en direct ou des installations de diffusion. Voici un scénario d’utilisation typique: • Assurez-vous que tous les réglages de volume des équipements connectés sont au minimum... - Seite 13 Durabilité S-Max Faisant partie de la série S-Max de Samson, le Mic Splitter est logé dans un boîtier en acier de calibre 14, suffisamment robuste pour résister aux exigences de la tournée, des salles de spectacle ou des événements de diffusion.
-
Seite 14: Caractéristiques Techniques
Impédance de sortie 127Ω Gain -1.4dB typique (avec micro 150Ω et préampli 2,5kΩ) Transformateur Isolation passive conçue sur mesure par Samson Contrôles Commutateurs de levée de masse (1 et 2), Bouton-Poussoir Mic/Line Connecteurs Entrée combo XLR / Jack 6,35 mm TRS, 3 sorties XLR (2 isolées, 1 directe) - Seite 15 Diagramme en blocs...
- Seite 16 Durch die ordnungsgemäße Entsorgung stellen Sie sicher, dass Ihr ausgedientes Produkt einer fachgerechten Behandlung, Rückgewinnung und dem Recycling unterzogen wird und so mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden. ©2025 Samson. Alle Produktbeschreibungen und technischen Daten können ohne Vorankündigung geändert werden. Copyright 2025, Samson Distribution LLC...
-
Seite 17: Einführung
Einführung Der Samson Mic Splitter ist ein passiver Audio-Signaldoppler, der sowohl für Live- als auch Studioanwendungen entwickelt wurde. Mit einem XLR-/6,35-mm-TRS-Kombieingang und drei XLR- Ausgängen (ein direkter und zwei transformatorisolierte Ausgänge) bietet er eine zuverlässige Lösung zur Verteilung eines Mikrofon- oder Line-Signals an mehrere Ziele – etwa FOH-Mischpulte, Bühnenmonitore oder Recording-Interfaces. -
Seite 18: Bedienelemente & Anschlüsse
Bedienelemente & Anschlüsse KOMBIEINGANG – XLR / 6,35 mm TRS Eingang für Mikrofon- oder Line-Signale. DIREKTAUSGANG – Direkter XLR-Ausgang zum Senden eines unveränderten Signals an das Hauptziel sowie zur Versorgung des Mikrofons mit +48 V Phantomspeisung. ISOLIERTER AUSGANG 1 / ISOLIERTER AUSGANG 2 – Transformatorisolierte XLR-Ausgänge zur Verbindung zusätzlicher Mischpulte, Monitore oder Übertragungssysteme. -
Seite 19: Einrichtung
Einrichtung Der Mic Splitter ist in einer Vielzahl von Konfigurationen nützlich – von der Mikrofonverdopplung bis hin zur Audioverteilung bei Live-Veranstaltungen oder Broadcast-Setups. Hier ist ein typisches Anwendungsszenario: • Stellen Sie sicher, dass alle Lautstärkeregler der angeschlossenen Geräte heruntergedreht sind, bevor Sie Verbindungen herstellen. -
Seite 20: Saubere Signalübertragung
Von einer einzigen Quelle können Sie ein direktes Signal an ein Mischpult oder ein Monitor-System senden und die transformatorisolierten Signale an weiteres Equipment weiterleiten – ganz ohne Stromversorgung. Egal ob auf der Bühne oder bei einer Übertragung – der Mic Splitter bietet flexible Plug-and-Play- Möglichkeiten. Saubere Signalübertragung Das Gerät verfügt über eigene Ground-Lift-Schalter sowohl am Eingang als auch an den isolierten... -
Seite 21: Technische Daten
Eingangsimpedanz 833Ω (Mic), 6,6kΩ (Line) Ausgangsimpedanz 127Ω Verstärkung -1,4dB typisch (mit 150Ω Mikrofon und 2,5kΩ Preamp) Transformator Samson Spezialanfertigung, passive Isolation Bedienelemente Ground Lift Schalter (1 und 2), Mic/Line-Druckschalter Anschlüsse XLR-/6,35 mm TRS-Kombieingang, 3 XLR-Ausgänge (2 isolierte, 1 direkt) Gehäuse... -
Seite 22: Blockdiagramm
Blockdiagramm... - Seite 23 Al hacerlo, garantizará que el producto desechado reciba el tratamiento, recuperación y reciclaje adecuados, evitando así posibles efectos negativos sobre el medio ambiente y la salud humana. ©2025 Samson. Todas las descripciones y especificaciones están sujetas a cambios sin previo aviso. Copyright 2025, Samson Distribution LLC...
- Seite 24 Alojado en un chasis de acero de calibre 14, el Mic Splitter ofrece un rendimiento confiable en giras o estudios como parte de la resistente línea S-Max de Samson.
- Seite 25 Componentes ENTRADA COMBINADA – Entrada XLR / TRS de 1/4” para señales de micrófono o línea. SALIDA DIRECTA – Salida XLR directa para enviar una señal sin alterar al destino principal y proporcionar alimentación phantom de +48 V al micrófono. SALIDA AISLADA 1 / SALIDA AISLADA 2 –...
-
Seite 26: Configuración
Configuración El Mic Splitter es útil en una variedad de configuraciones, desde la duplicación de micrófonos hasta la distribución de audio para eventos en vivo o instalaciones de transmisión. Aquí tienes un escenario de uso típico: • Asegúrate de que todos los controles de volumen de los equipos conectados estén... - Seite 27 Durabilidad S-Max Como parte de la confiable serie S-Max de Samson, el Mic Splitter está construido en un chasis de acero de calibre 14, lo suficientemente robusto para soportar el uso exigente en giras, recintos o eventos de transmisión.
-
Seite 28: Especificaciones Técnicas
Ganancia -1.4dB típica (con micrófono de 150Ω y preamplificador de 2.5kΩ) Transformador Aislamiento pasivo diseñado a medida por Samson Controles Interruptores de elevación de tierra (1 y 2), Botón pulsador Mic/Line Entrada combinada XLR/TRS de 1/4”, 3 salidas XLR (2 aisladas y... -
Seite 29: Diagrama De Bloques
Diagrama de bloques... - Seite 30 In questo modo, garantirai che il prodotto venga trattato, recuperato e riciclato correttamente, evitando potenziali effetti negativi sull’ambiente e sulla salute umana. ©2025 Samson. Tutte le descrizioni dei prodotti e le specifiche sono soggette a modifiche. Copyright 2025, Samson Distribution LLC...
- Seite 31 Introduzione Il Samson Mic Splitter è un duplicatore passivo di segnale audio progettato per l’uso sia in ambienti live che in studio. Dotato di un ingresso combo XLR/TRS da 6,35 mm e tre uscite XLR (una diretta e due isolate tramite trasformatore), fornisce una soluzione affidabile per distribuire un segnale microfonico o di linea a più...
- Seite 32 Pannello e Connessioni INGRESSO COMBO – Ingresso XLR / TRS da 1/4” per segnali microfonici o di linea. USCITA DIRETTA – Uscita XLR diretta per inviare un segnale non modificato alla destinazione principale e fornire alimentazione phantom +48V al microfono. USCITA ISOLATA 1 / USCITA ISOLATA 2 –...
-
Seite 33: Configurazione
Configurazione Il Mic Splitter è utile in diverse configurazioni — dalla duplicazione del segnale microfonico alla distribuzione audio per eventi dal vivo o installazioni broadcast. Ecco uno scenario di utilizzo tipico: • Assicurati che tutti i controlli del volume dei dispositivi collegati siano abbassati prima di effettuare i collegamenti. - Seite 34 Affidabilità della Serie S-Max Parte della serie S-Max di Samson, il Mic Splitter è costruito in un robusto chassis in acciaio da 14 gauge, resistente all’uso intensivo in tour, locali o eventi broadcast.
-
Seite 35: Specifiche Tecniche
127Ω Guadagno -1.4dB tipico (con microfono da 150Ω e preamplificatore da 2.5kΩ) Trasformatore Isolamento passivo progettato su misura da Samson Controlli Interruttori Ground Lift (1 e 2), Pulsante Mic/Line Connettori Ingresso combo XLR/TRS da 1/4”, 3 uscite XLR (2 isolate, 1 diretta) -
Seite 36: Diagramma A Blocchi
Diagramma a blocchi... - Seite 37 Samson Distributions LLC 278-B Duffy Ave. Hicksville, New York 11801 Phone: 1-800-3-SAMSON (1-800-372-6766) www.samsontech.com...
