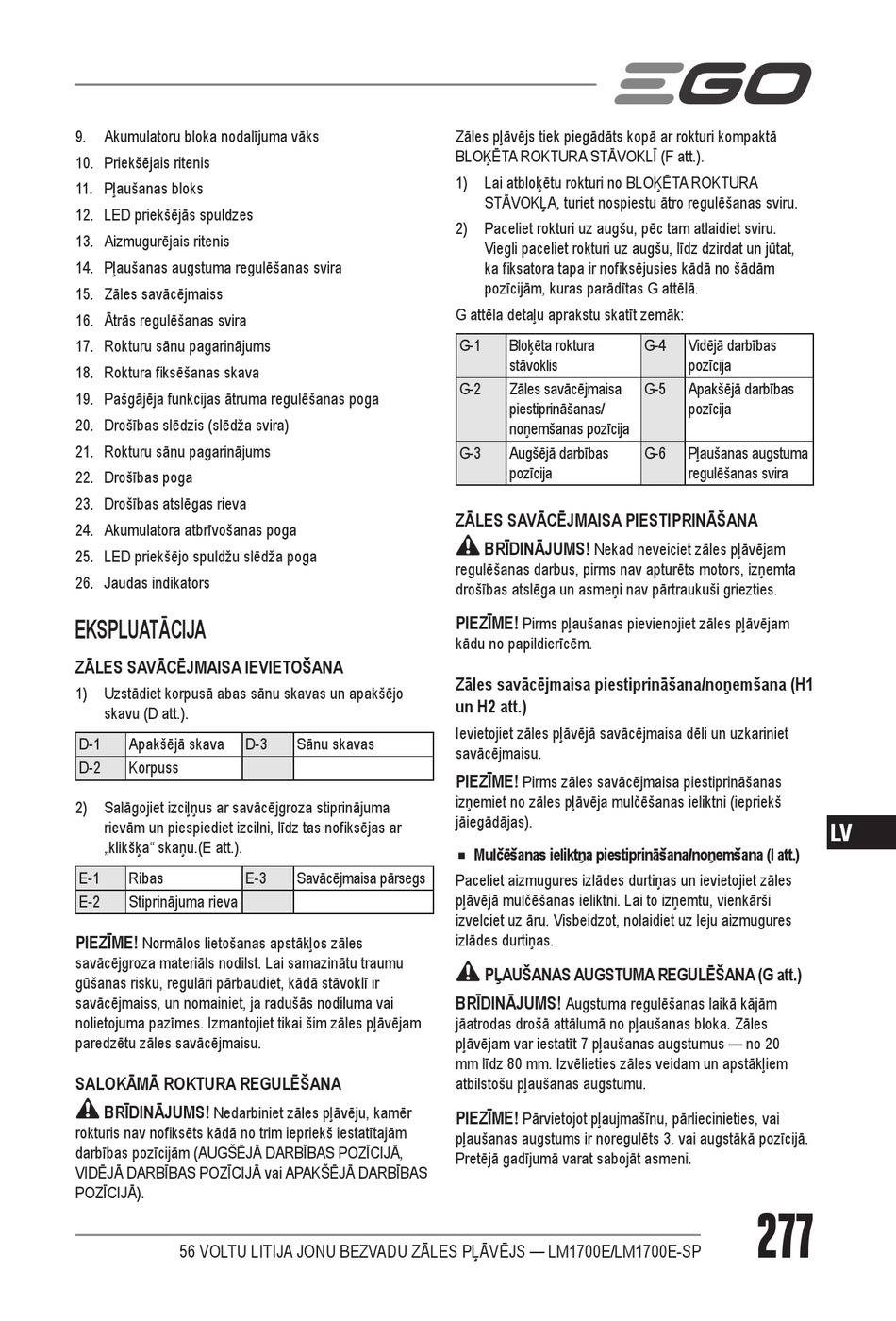

9. Akumulatoru bloka nodalījuma vāks
10. Priekšējais ritenis
11. Pļaušanas bloks
12. LED priekšējās spuldzes
13. Aizmugurējais ritenis
14. Pļaušanas augstuma regulēšanas svira
15. Zāles savācējmaiss
16. Ātrās regulēšanas svira
17. Rokturu sānu pagarinājums
18. Roktura fiksēšanas skava
19. Pašgājēja funkcijas ātruma regulēšanas poga
20. Drošības slēdzis (slēdža svira)
21. Rokturu sānu pagarinājums
22. Drošības poga
23. Drošības atslēgas rieva
24. Akumulatora atbrīvošanas poga
25. LED priekšējo spuldžu slēdža poga
26. Jaudas indikators
EKSPLUATĀCIJA
ZĀLES SAVĀCĒJMAISA IEVIETOŠANA
1) Uzstādiet korpusā abas sānu skavas un apakšējo
skavu (D att.).
D-1 Apakšējā skava
D-2 Korpuss
2) Salāgojiet izciļņus ar savācējgroza stiprinājuma
rievām un piespiediet izcilni, līdz tas nofiksējas ar
„klikšķa" skaņu.(E att.).
E-1 Ribas
E-2 Stiprinājuma rieva
PIEZĪME!
Normālos lietošanas apstākļos zāles
savācējgroza materiāls nodilst. Lai samazinātu traumu
gūšanas risku, regulāri pārbaudiet, kādā stāvoklī ir
savācējmaiss, un nomainiet, ja radušās nodiluma vai
nolietojuma pazīmes. Izmantojiet tikai šim zāles pļāvējam
paredzētu zāles savācējmaisu.
SALOKĀMĀ ROKTURA REGULĒŠANA
BRĪDINĀJUMS!
Nedarbiniet zāles pļāvēju, kamēr
rokturis nav nofiksēts kādā no trim iepriekš iestatītajām
darbības pozīcijām (AUGŠĒJĀ DARBĪBAS POZĪCIJĀ,
VIDĒJĀ DARBĪBAS POZĪCIJĀ vai APAKŠĒJĀ DARBĪBAS
POZĪCIJĀ).
56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP
D-3 Sānu skavas
E-3 Savācējmaisa pārsegs
Zāles pļāvējs tiek piegādāts kopā ar rokturi kompaktā
BLOĶĒTA ROKTURA STĀVOKLĪ (F att.).
1) Lai atbloķētu rokturi no BLOĶĒTA ROKTURA
STĀVOKĻA, turiet nospiestu ātro regulēšanas sviru.
2) Paceliet rokturi uz augšu, pēc tam atlaidiet sviru.
Viegli paceliet rokturi uz augšu, līdz dzirdat un jūtat,
ka fiksatora tapa ir nofiksējusies kādā no šādām
pozīcijām, kuras parādītas G attēlā.
G attēla detaļu aprakstu skatīt zemāk:
G-1 Bloķēta roktura
stāvoklis
G-2 Zāles savācējmaisa
piestiprināšanas/
noņemšanas pozīcija
G-3 Augšējā darbības
pozīcija
ZĀLES SAVĀCĒJMAISA PIESTIPRINĀŠANA
BRĪDINĀJUMS!
Nekad neveiciet zāles pļāvējam
regulēšanas darbus, pirms nav apturēts motors, izņemta
drošības atslēga un asmeņi nav pārtraukuši griezties.
PIEZĪME!
Pirms pļaušanas pievienojiet zāles pļāvējam
kādu no papildierīcēm.
Zāles savācējmaisa piestiprināšana/noņemšana (H1
un H2 att.)
Ievietojiet zāles pļāvējā savācējmaisa dēli un uzkariniet
savācējmaisu.
PIEZĪME!
Pirms zāles savācējmaisa piestiprināšanas
izņemiet no zāles pļāvēja mulčēšanas ieliktni (iepriekš
jāiegādājas).
◾
Mulčēšanas ieliktņa piestiprināšana/noņemšana (I att.)
Paceliet aizmugures izlādes durtiņas un ievietojiet zāles
pļāvējā mulčēšanas ieliktni. Lai to izņemtu, vienkārši
izvelciet uz āru. Visbeidzot, nolaidiet uz leju aizmugures
izlādes durtiņas.
PĻAUŠANAS AUGSTUMA REGULĒŠANA (G att.)
BRĪDINĀJUMS!
Augstuma regulēšanas laikā kājām
jāatrodas drošā attālumā no pļaušanas bloka. Zāles
pļāvējam var iestatīt 7 pļaušanas augstumus — no 20
mm līdz 80 mm. Izvēlieties zāles veidam un apstākļiem
atbilstošu pļaušanas augstumu.
PIEZĪME!
Pārvietojot pļaujmašīnu, pārliecinieties, vai
pļaušanas augstums ir noregulēts 3. vai augstākā pozīcijā.
Pretējā gadījumā varat sabojāt asmeni.
G-4 Vidējā darbības
pozīcija
G-5 Apakšējā darbības
pozīcija
G-6 Pļaušanas augstuma
regulēšanas svira
