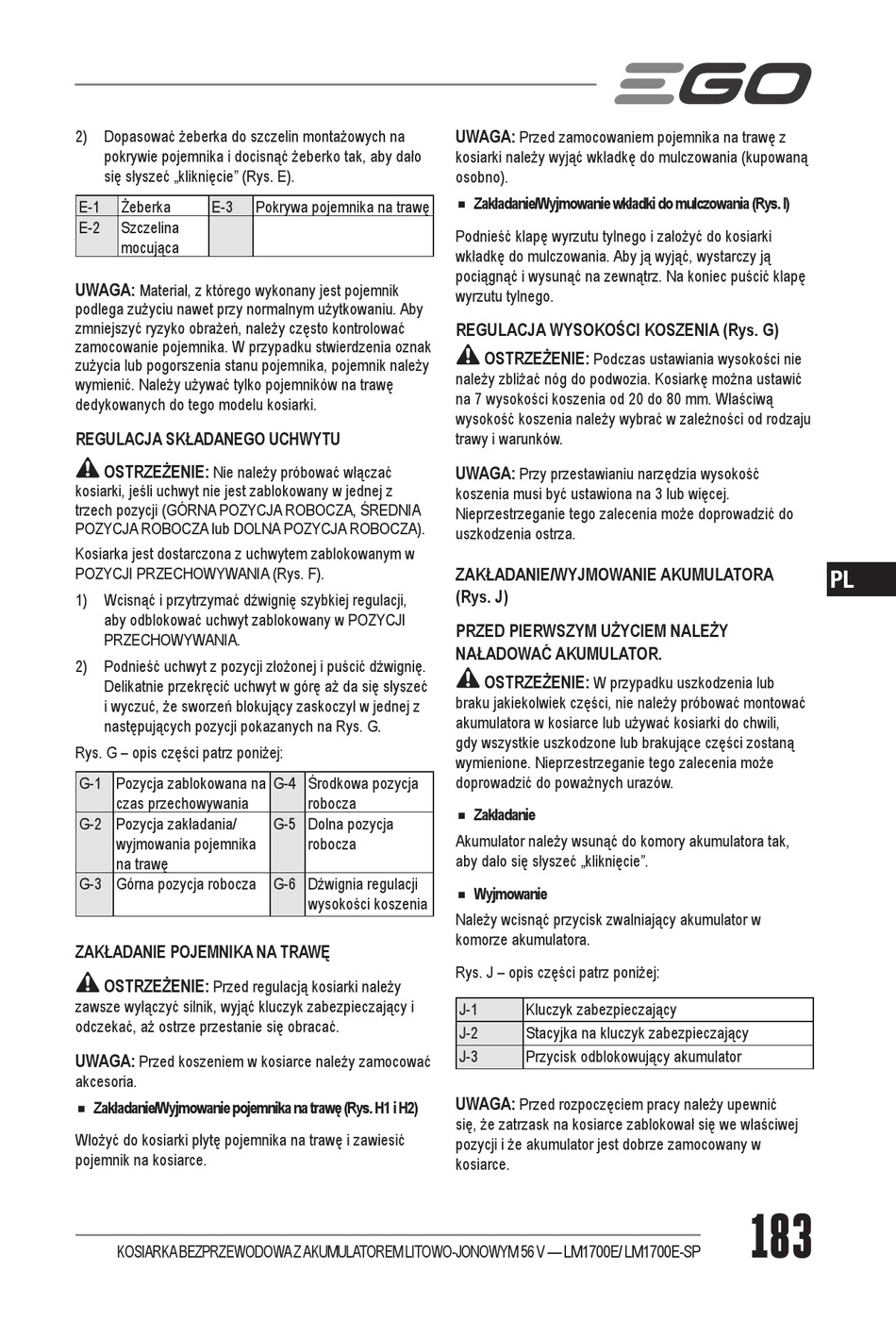

EGO Power+ LM1700E Bedienungsanleitung Seite 183

2) Dopasować żeberka do szczelin montażowych na
pokrywie pojemnika i docisnąć żeberko tak, aby dało
się słyszeć „kliknięcie" (Rys. E).
E-1 Żeberka E-3
E-2 Szczelina
mocująca
UWAGA:
Materiał, z którego wykonany jest pojemnik
podlega zużyciu nawet przy normalnym użytkowaniu. Aby
zmniejszyć ryzyko obrażeń, należy często kontrolować
zamocowanie pojemnika. W przypadku stwierdzenia oznak
zużycia lub pogorszenia stanu pojemnika, pojemnik należy
wymienić. Należy używać tylko pojemników na trawę
dedykowanych do tego modelu kosiarki.
REGULACJA SKŁADANEGO UCHWYTU
OSTRZEŻENIE:
Nie należy próbować włączać
kosiarki, jeśli uchwyt nie jest zablokowany w jednej z
trzech pozycji (GÓRNA POZYCJA ROBOCZA, ŚREDNIA
POZYCJA ROBOCZA lub DOLNA POZYCJA ROBOCZA).
Kosiarka jest dostarczona z uchwytem zablokowanym w
POZYCJI PRZECHOWYWANIA (Rys. F).
1) Wcisnąć i przytrzymać dźwignię szybkiej regulacji,
aby odblokować uchwyt zablokowany w POZYCJI
PRZECHOWYWANIA.
2) Podnieść uchwyt z pozycji złożonej i puścić dźwignię.
Delikatnie przekręcić uchwyt w górę aż da się słyszeć
i wyczuć, że sworzeń blokujący zaskoczył w jednej z
następujących pozycji pokazanych na Rys. G.
Rys. G – opis części patrz poniżej:
G-1 Pozycja zablokowana na
czas przechowywania
G-2 Pozycja zakładania/
wyjmowania pojemnika
na trawę
G-3 Górna pozycja robocza G-6 Dźwignia regulacji
ZAKŁADANIE POJEMNIKA NA TRAWĘ
OSTRZEŻENIE:
Przed regulacją kosiarki należy
zawsze wyłączyć silnik, wyjąć kluczyk zabezpieczający i
odczekać, aż ostrze przestanie się obracać.
UWAGA:
Przed koszeniem w kosiarce należy zamocować
akcesoria.
◾
Zakładanie/Wyjmowanie pojemnika na trawę (Rys. H1 i H2)
Włożyć do kosiarki płytę pojemnika na trawę i zawiesić
pojemnik na kosiarce.
KOSIARKA BEZPRZEWODOWA Z AKUMULATOREM LITOWO-JONOWYM 56 V — LM1700E/ LM1700E-SP
Pokrywa pojemnika na trawę
G-4 Środkowa pozycja
robocza
G-5 Dolna pozycja
robocza
wysokości koszenia
UWAGA:
Przed zamocowaniem pojemnika na trawę z
kosiarki należy wyjąć wkładkę do mulczowania (kupowaną
osobno).
◾
Zakładanie/Wyjmowanie wkładki do mulczowania (Rys. I)
Podnieść klapę wyrzutu tylnego i założyć do kosiarki
wkładkę do mulczowania. Aby ją wyjąć, wystarczy ją
pociągnąć i wysunąć na zewnątrz. Na koniec puścić klapę
wyrzutu tylnego.
REGULACJA WYSOKOŚCI KOSZENIA (Rys. G)
OSTRZEŻENIE:
Podczas ustawiania wysokości nie
należy zbliżać nóg do podwozia. Kosiarkę można ustawić
na 7 wysokości koszenia od 20 do 80 mm. Właściwą
wysokość koszenia należy wybrać w zależności od rodzaju
trawy i warunków.
UWAGA:
Przy przestawianiu narzędzia wysokość
koszenia musi być ustawiona na 3 lub więcej.
Nieprzestrzeganie tego zalecenia może doprowadzić do
uszkodzenia ostrza.
ZAKŁADANIE/WYJMOWANIE AKUMULATORA
(Rys. J)
PRZED PIERWSZYM UŻYCIEM NALEŻY
NAŁADOWAĆ AKUMULATOR.
OSTRZEŻENIE:
W przypadku uszkodzenia lub
braku jakiekolwiek części, nie należy próbować montować
akumulatora w kosiarce lub używać kosiarki do chwili,
gdy wszystkie uszkodzone lub brakujące części zostaną
wymienione. Nieprzestrzeganie tego zalecenia może
doprowadzić do poważnych urazów.
◾
Zakładanie
Akumulator należy wsunąć do komory akumulatora tak,
aby dało się słyszeć „kliknięcie".
◾
Wyjmowanie
Należy wcisnąć przycisk zwalniający akumulator w
komorze akumulatora.
Rys. J – opis części patrz poniżej:
J-1 Kluczyk zabezpieczający
J-2 Stacyjka na kluczyk zabezpieczający
J-3 Przycisk odblokowujący akumulator
UWAGA:
Przed rozpoczęciem pracy należy upewnić
się, że zatrzask na kosiarce zablokował się we właściwej
pozycji i że akumulator jest dobrze zamocowany w
kosiarce.
PL
183
