7.

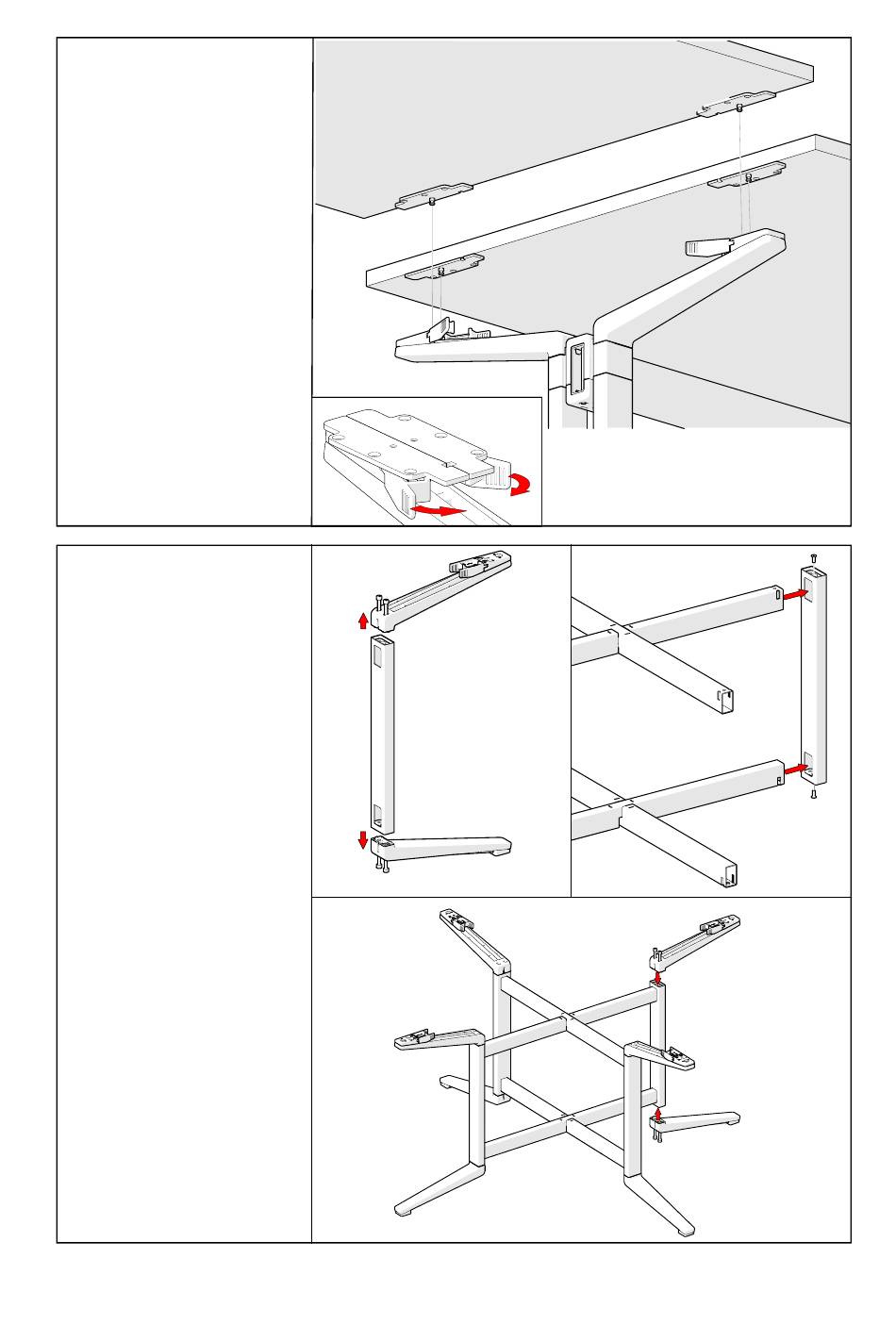

Montage der Verket-
tungs- und Zwischen-
platten
Plattenbeschlag bestehend aus
Teil (a) und (b) auf geöffnete
Plattenverriegelung (c) posi-
tionieren, wie in Bild 6 beschrie-
ben. Hebel (d) schließen.
8.
Montage des Be-
sprechungstischge-
stelles ø1600, ø1800
oder 1600x1600
Unteren und oberen Ausleger
(a) demontieren (SW6).
Rahmenkreuze (b) in die vor-
gesehenen Öffnungen des
Fußrohres stecken und jeweils
von oben und unten mit Senk-
schraube M8x16 (SW5) ver-
schrauben (c).
Ausleger wieder an Fußrohre
montieren (d).
(b)
(a)
(c)
(d)
(a)
(a)
6
(b)
(a)
(c)
(c)
(b)
(b)
(d)
(d)
(c)
