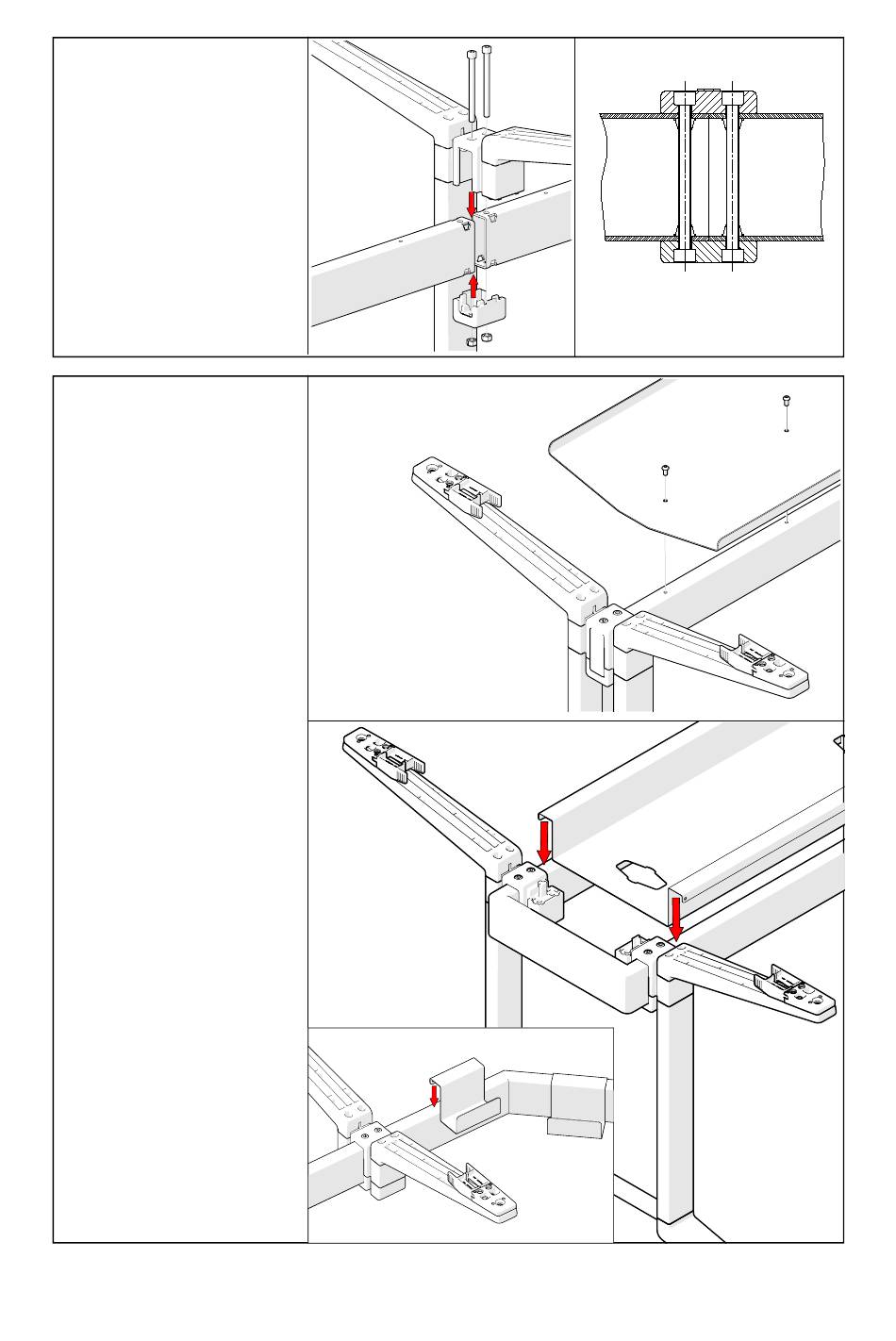

3.
Montage der Verket-
tungslängstraversen
Knotenverbindung, wie unter
Bild 1 beschrieben, lösen:
Knotenober– und unterteil wer-
den auf die vorgesehene Kon-
tur der Längstraversen (a)+(b)
gesetzt und wieder miteinander
verschraubt (c).
4.
Montage der Kabel-
wanne / horizontalen
Kabelführung
Plattentiefe 900/1000/1200:
Kabelwanne (a) von oben mit
Linsenschrauben M6x12 (SW4)
an die Längstraverse schrau-
ben.
Plattentiefe 1400/1600:
Die Kabelwanne (b) wird auf
die Längstraversen gesteckt
(werkzeuglos).
Bei Winkeltraversen (Verket-
tung):
Kabelführung (c) wird von oben
auf die Traverse gesteckt
(werkzeuglos).
(b)
(a)
(c)
(c)
4
(c)
(a)
(b)
(c)
(a)
(b)
