Montageanleitung
Konferenzsystem PLENUM.K
Diese Montageanleitung enthält alle nötigen Informationen zur Montage- und
Umbauvorgängen für das Konferenztischsystem „Plenum.K".
Die einzelnen Schritte sind, soweit erforderlich, gekennzeichnet und die un-
terschiedlichen Schrauben und Schlüsselgrößen angegeben.

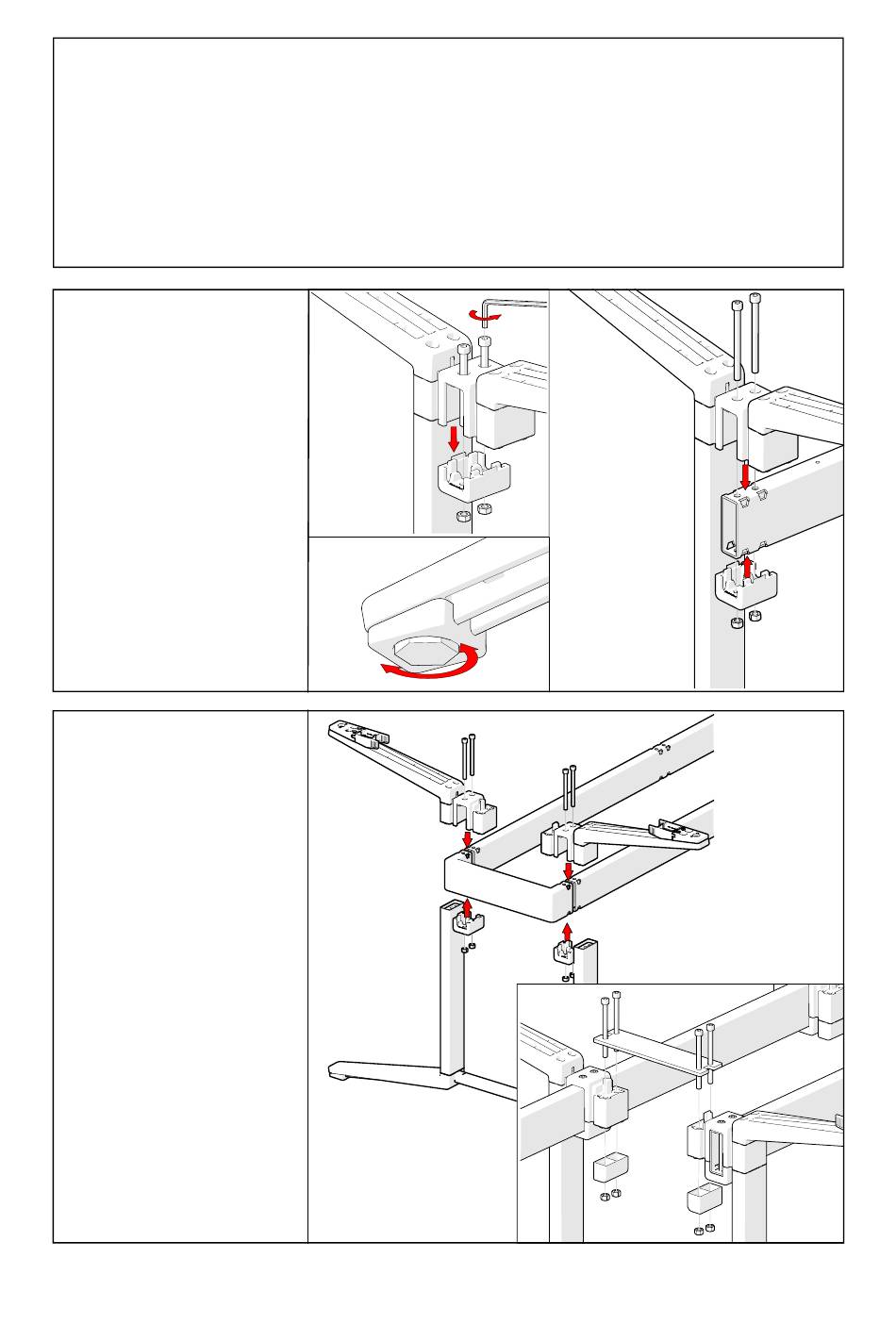

1.
Seiten-/Stützteile an
Längstraverse mon-
tieren
(Tischtiefe 900/1000/1200)
Knotenverbindung lösen, hierzu
Zylinderschrauben M8x100 im
Knotenoberteil (a) losschrau-
ben und Knotenunterteil (b) mit
nicht gesicherten Sechskant-
muttern M8 von unten entgegen
nehmen (SW6).
Knotenoberteil und Knotenun-
terteil werden auf die vorge-
sehene Kontur der Längstraver-
se (c) gesetzt und wieder mit-
einander verschraubt.
Unterer Stellgleiter (d) dient
zum Höhenausgleich.
2.
Seiten- / Stützteile
oder Stützfüße an
Längstraversen mon-
tieren
(Tischtiefe 1400/1600)
Knotenverbindung, wie unter
Bild 1 beschrieben, lösen:
Knotenober- und unterteil wer-
den auf die vorgesehene Kon-
tur des Traversenverbinders (a)
und der Längstraversen (b)
gesetzt und wieder miteinander
verschraubt.
Bei Konferenztischen mit geteil-
ten Platten wird jeweils am Plat-
tenstoß ein zusätzliches Verbin-
dungsblech (c) durch bei- de
Knoten der darunterliegen-den
Stützteile/Stützfüße ver-
schraubt.
Bei Tischlänge 5600 mm wer-
den zwei weitere Verbindungs-
bleche unter der mittleren
Tischplatte benötigt.
(a)
(b)
(d)
(b)
(a)
3
(c)
(b)
(c)
