Bedienungsanleitung: Laserworld Scanner Set LW-50k
Seite 5 von 5

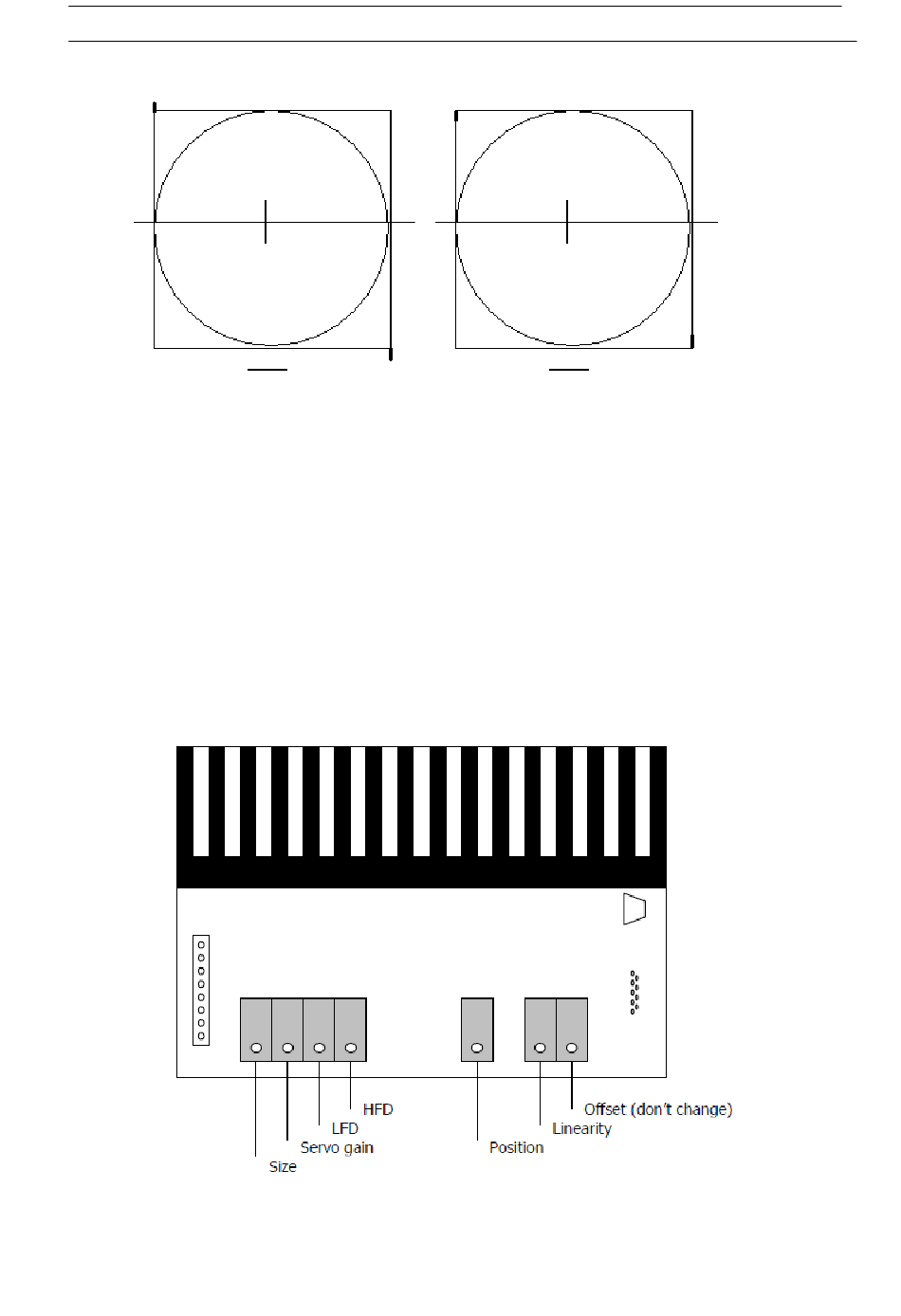

Erhöhen Sie Gain: Solange die Oberseite und die Unterseite des Kreises innerhalb des
Quadrats liegen (unabhängig von der Form - kann zunächst auch eine Ellipse sein), können
Sie Gain erhöhen. Die Oberseite/die Unterseite bewegen sich dann nach aussen. Erhöhen Sie
solange, bis der Kreis/die Ellipse das Quadrat berührt.
Wiederholen Sie diese beiden Schritte, bis Sie ein gutes Ergebnis haben.
Wiederholen Sie dies für X, bis der Kreis das Quadrat an allen 4 Seiten berührt.
Sie müssen X und Y eventuell wiederholt justieren, bis der Kreis rund ist.
Scanspeed und Bildgröße: Solange der Kreis größer als das Quadrat ist, können Sie die
Scanngeschwindigkeit oder die Bildgröße erhöhen. Ihr System ist schneller als für diese
Größe notwendig.
Wenn der Kreis kleiner als das Quadrat ist, müssen Sie die Scanngeschwindigkeit oder die
Bildgröße verringern. Ihr System ist langsamer als für diese Größe notwendig.
Falls Sie die Einstellungen komplett neu vornehmen müssen, weil Sie z.B. nur ein einzelnes
nicht abgeglichenes Galvo austauschen drehen Sie zunächst alle Regler auf Null (gegen den
Uhrzeigersinn). Dann drehen Sie Gain auf, bis die Galvos anfangen sich zu bewegen. Fahren
Sie wie oben fort.
Date: 01/2008
