Bedienungsanleitung: Laserworld Scanner Set LW-50k
Seite 4 von 5
Befestigung der
Galvos

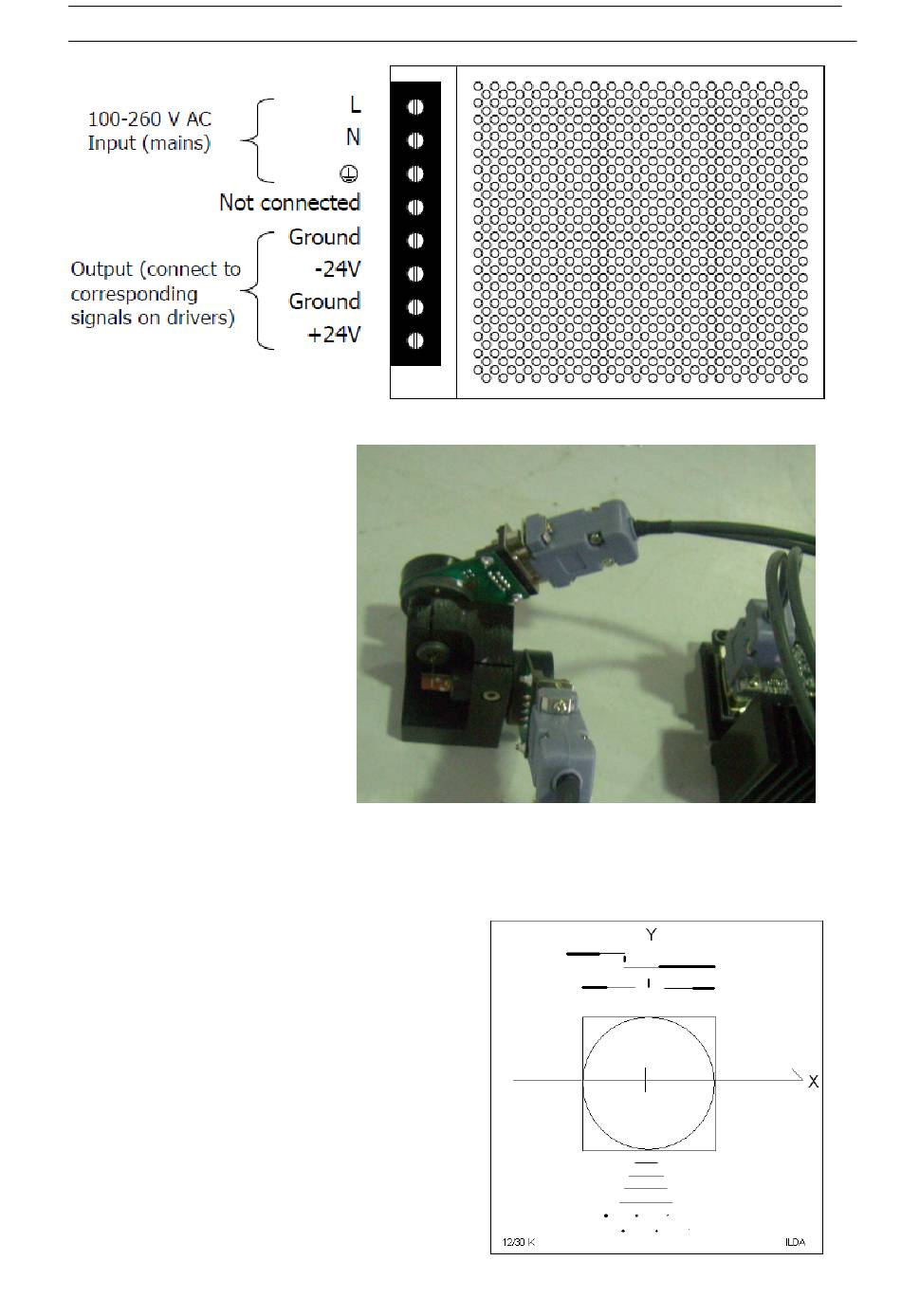

Die rechte Abbildung zeigt, wie
die Galvos in der Halterung
angebracht werden.
Der Laserstrahl kommt von der
Unterseite der Abbildung herein,
der X Galvo wird von rechts
angebracht, der Y Galvo von der
Oberseite). Ziehen Sie die
Schrauben in der
Galvoeinfassung fest, so dass
Sich die Galvos nicht bewegen
können.
Einstellung
Das Scannerpaar wird in der Fabrik eingestellt, Treiber und Scanner sind mit X und Y
markiert, bitte nicht vertauschen.
Falls Sie die Scanner bei einer anderen Auslenkungswinkel/Geschwindigkeit betrieben wollen,
müssen Sie die Scanner eventuell neu Einstellen.
Zur Einstellung können Sie das ILDA Test Muster
verwenden:
Beachten Sie nun die Ecken des inneren
Quadrats.
Justieren Sie die Dämpfung: An den Ecken des
inneren Quadrats kann ein Overshoot (wie in der
Abbildung nächste Seite oben links) oder
Undershoot (wie in der Abbildung nächste Seite
oben rechts) auftreten. Justieren Sie LFD und
HFD, um diesen Effekt herabzusetzen. (Lage der
Regler siehe nächste Seite.)
Date: 01/2008
