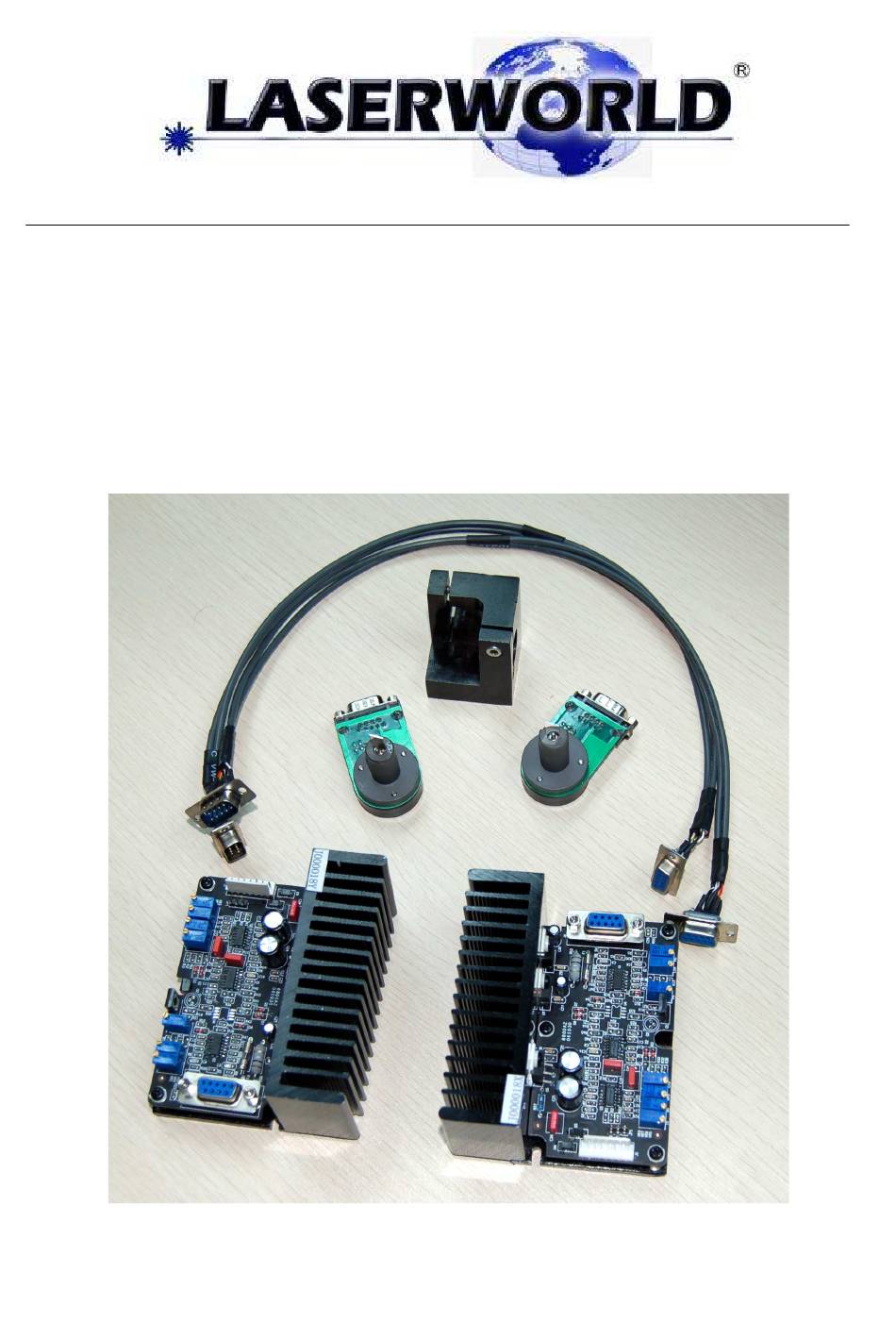

- Seite 1 Scanner Set Bedienungsanleitung Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen!

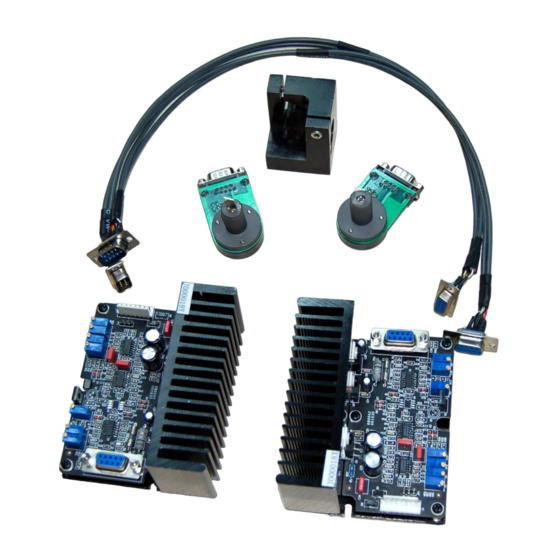

- Seite 2 6 Kabelhülsen, für PSU Kabel 1 x Bedienungsanleitung Scanner Das Laserworld LW-50k Scanner Set ist ein sehr schnelles Scannsystem, für Beam-, aber auch Grafikshows. Das System läuft unter +/-24V. Die Maximalgeschwindigkeit liegt bei über 50.000 pps bei einem Scannwinkel von 4-5°.
-
Seite 3: Installation
Bedienungsanleitung: Laserworld Scanner Set LW-50k Seite 3 von 5 Installation Das Scannerpaar wird in der Fabrik eingestellt, Treiber und Scanner sind mit X und Y markiert, bitte nicht vertauschen. Das rechte Bild zeigt eine Standardinstallation (Laserstrahl von links) Stecker: Treiber: Das Feedback Signal ist für... - Seite 4 Bedienungsanleitung: Laserworld Scanner Set LW-50k Seite 4 von 5 Befestigung der Galvos Die rechte Abbildung zeigt, wie die Galvos in der Halterung angebracht werden. Der Laserstrahl kommt von der Unterseite der Abbildung herein, der X Galvo wird von rechts angebracht, der Y Galvo von der Oberseite).
- Seite 5 Bedienungsanleitung: Laserworld Scanner Set LW-50k Seite 5 von 5 Erhöhen Sie Gain: Solange die Oberseite und die Unterseite des Kreises innerhalb des Quadrats liegen (unabhängig von der Form - kann zunächst auch eine Ellipse sein), können Sie Gain erhöhen. Die Oberseite/die Unterseite bewegen sich dann nach aussen. Erhöhen Sie solange, bis der Kreis/die Ellipse das Quadrat berührt.
-
Seite 6: Eg-Konformitätserklärung
Bedienungsanleitung: Laserworld Scanner Set LW-50k Seite 6 von 5 EG-Konformitätserklärung Für das nachfolgend bezeichnete Erzeugnis Laserworld LW-50k Scanner Set Die Konformität des Gerätes mit den Vorschriften des Rates bezüglich Elektromagnetische Verträglichkeit (2004/108/EG), bzw. der Niederspannungsrichtlinie 2006/95/EG wird durch Einhaltung folgender Normen erreicht...
