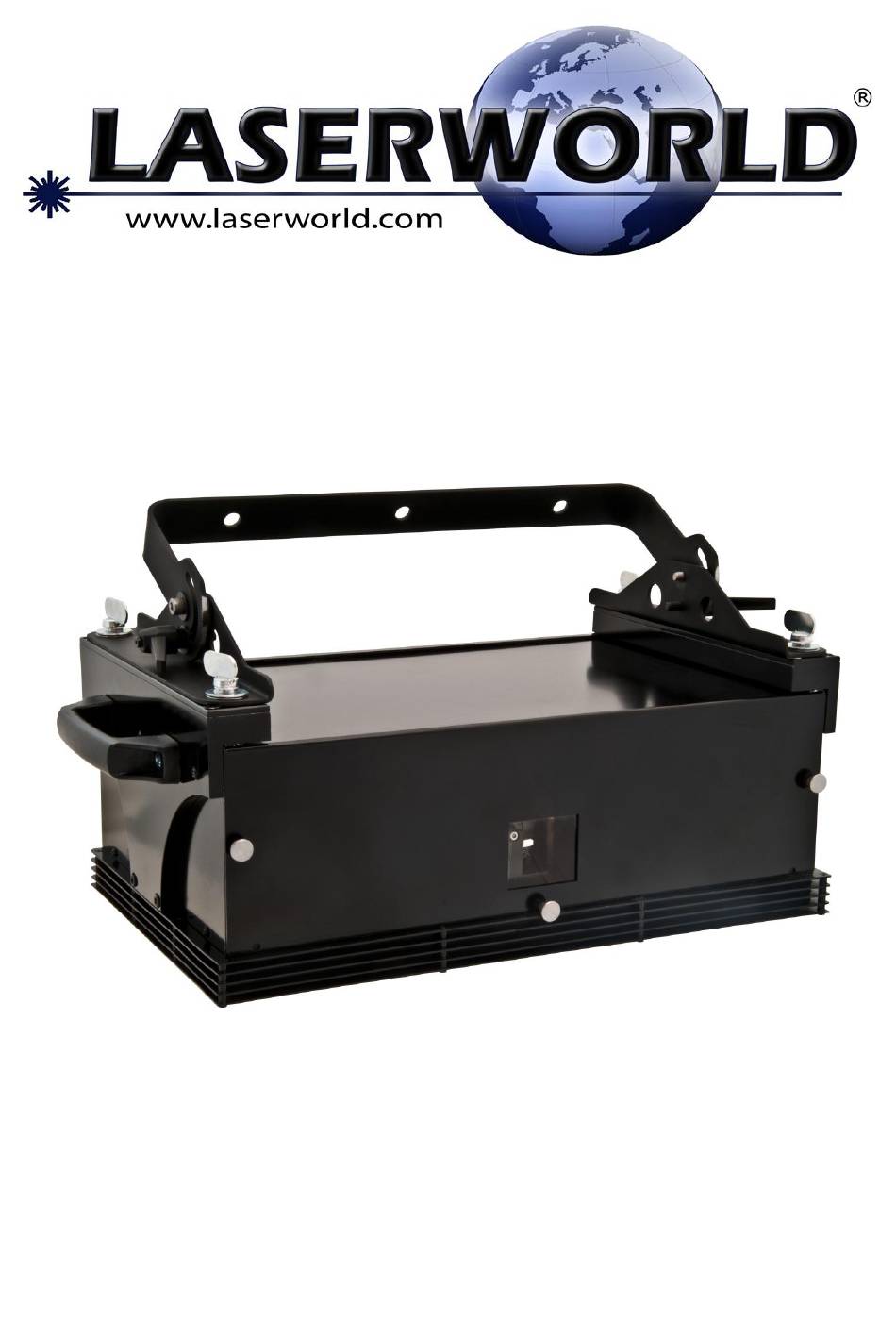

- Seite 1 Laserworld Purelight Series Bedienungsanleitung Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen!
- Seite 2 Die Firma Laserworld AG behält sich das Recht vor, Änderungen an ihren Produkten vorzunehmen, die der technischen Weiterentwicklung dienen. Diese Änderungen werden nicht notwendigerweise in jedem Einzelfall dokumentiert. Diese Betriebsanleitung und die darin enthaltenen Informationen wurden mit der gebotenen Sorgfalt zusammengestellt. Die Firma Laserworld AG übernimmt jedoch keine Gewähr für Druckfehler oder andere Fehler oder daraus entstehende Schäden.
-
Seite 3: Inhaltverzeichniss
Inhaltverzeichniss: 1. Lieferumfang & Hinweise 1.1. Hinweise zur Inbetriebnahme 1.2. Warnhinweise 1.3. Warnhinweise am Gerät 2. Inbetriebnahme 3. Menüführung der neuen PL-Series 3.1. Auswahl der Ansteuerung 3.2. Einstellung der Bildausgabe 3.3. Einstellung der Bildgröße und Offset 3.4. Einstellung der Farben 3.5. -
Seite 4: Lieferumfang & Hinweise
1. Lieferumfang & Hinweise Bitte prüfen Sie, ob Sie wirklich alle Teile erhalten haben und ob diese von der Lieferung unbeschädigt sind. Zum Lieferumfang gehören: 1 x Laser Projektor 1 x Kaltgerätekabel zur Stromversorgung 1 x 9-poliger Blindstecker 2 x Schlüssel 1 x Fangseil 1 x Bedienungsanleitung 1.1 Hinweise zur Inbetriebnahme:... - Seite 5 1.2 Warnhinweise Beim Entfernen des Garantielabels erlischt sofort jeder Anspruch auf Gewährleistung Betreiben Sie das Gerät nur gemäss dieser Betriebsanleitung Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den Anschlussfeldern und vor allem an den Stromversorgungsbuchsen oder -kabel vorliegen.
-
Seite 6: Warnhinweise Am Gerät
1.3 Warnhinweise am Gerät: Laserstrahlung Vor Benutzung Nicht dem Strahl Anleitung durchlesen aussetzen. Laserklasse 4 Betrieb nur durch qualifiziertes Personal Laserstrahlung bei Laserstrahl nie auf geöffnetem Gehäuse Menschen richten Nie in den Laserstrahl Nur in geschlossenen schauen Räumen betreiben 2. Inbetriebnahme Verbinden Sie das Gerät mit dem Stromnetz. -
Seite 7: Menüführung Der Neuen Purelight Series
3. Menüführung der neuen Purelight Series: Die komplette Menüführung erfolgt über die vier Tasten und des Displays. Erklärung der Taster: Menü down 16x2 Zeichen Display 3.1 Auswahl der Ansteuerung: Sofern kein Interlock gesteckt wurde erscheint nach dem Anschalten des Projektors folgender Text im Display. Diese Meldung erscheint nur, sofern kein Interlock gesteckt wurde. - Seite 8 Menüpunkt Autostart: Der Projektor besitzt standartmäßig einen sogenannten Autostart-Modus. Ab Werk ist dort eine 5 bis 10min Show einprogrammiert die sofort startet wenn der Projektor eingeschalten wird und der Modus „Autostart“ ausgewählt wurde. Falls nun ein anderes Bild bzw. eine andere Show gewünscht wird, kann diese über das Webinterface wie im späteren Kapitel beschrieben wird, hochgeladen werden.
-
Seite 9: Einstellung Der Bildausgabe
3.2 Einstellung der Bildausgabe: Menüpunkt DIRECTION 1 Mit diesem Menüpunkt kann das Bild gespiegelt werden, wenn zum Beispiel eine Leinwand mit Rückprojektion verwendet wird. X/Y Normal: Bild wird 1:1 dargestellt wie das Eingangssignal X Inverse: X-Achse wird gespiegelt bzw. invertiert. Y Inverse: Y-Achse wird gespiegelt bzw. -
Seite 10: Einstellung Der Farben
Menüpunkt OFFSET X Menüpunkt OFFSET Y 3.4 Einstellung der Farben: Hier können die einzelnen Farben abgeglichen werden. Oder auch können die einzelnen Farben ganz abgeschalten werden, falls dies gewünscht sei. Menüpunkt COLOR R O O O O Menüpunkt COLOR G O O O O Menüpunkt COLOR O O O O... -
Seite 11: Schrittweises Einrichten Von Des Netzwerkanschlusses (Manuelle Ip-Adresse)
4. Schrittweises Einrichten von des Netzwerkanschlusses (manuelle IP-Adresse) Der PC muss über eine 100MBit Netzwerkkarte (100BASE-TX) oder schneller verfügen. Arbeiten Sie drahtlos, so wird ein Wireless Accesspoint benötigt. Die minimale Geschwindigkeit muss 54MBits/Sek. betragen. Netzwerkkarte ist standardmäßig auf eine manuelle IP-Adresse von 192.168.0.100 eingestellt. Schließen sie Netzwerkkarte an. - Seite 12 Wählen Sie die Verbindung für Ihren Netzwerkadapter (Hier: LAN-Verbindung). Ist noch keine Verbindung angegeben, so kann mittels "Neue Verbindung erstellen" eine neue Verbindung angelegt werden. Wählen Sie "Internetprotokoll(TCP/IP)" und klicken Sie auf "Eigenschaften" Selektieren Sie "Folgende IP-Adresse verwenden", nicht "IP-Adresse automatisch beziehen"! Zur ersten Inbetriebnahme sollte nicht der AutoIP / DHCP-Modus von Netzwerkkarte gewählt werden.
- Seite 13 Test der Verbindung zu Netzwerkkarte Um festzustellen, ob Netzwerkkarte vom PC erkannt wurde, starten Sie Ihren Webbrowser und geben Sie in der Adressleiste die IP-Nummer von Netzwerkkarte ein. Es sollten nun die Startseite der Karte angezeigt werden. Diese enthält Informationen über die Netzwerkadresse und die Firmware der Karte.
- Seite 14 5. ILDA-Player Funktion NetLase verfügt über einen vollständigen Player für den standalone-Betrieb. Dieser erlaubt es, vorab auf der internen SD-Karte abgelegte Showsequenzen per DMX oder aus dem Webbrowser heraus abzuspielen. Die Shows müssen im ILDA-Format (Format0, 1, 2, 4 oder 5) vorliegen. Die Konfiguration des Players, sowie das Hochladen von Shows, erfolgt aus der Weboberfläche.
- Seite 15 Ausgabegeschwindigkeit Speed pps Da die Ausgabegeschwindigkeit aus Sicherheitsgründen nicht per DMX ferngesteuert werden kann, muss hier ein Wert vorgegeben werden. Der Standardwert seht auf 10Kpps. Der Idealwert für die Ausgabe muss manuell ermittelt werden. Jede Show kann testweise direkt aus der Weboberfläche heraus gestartet werden.
- Seite 16 Betriebsart zwischen Livebetrieb und Player festlegen Oben im Show Management kann per Auswahl die Betriebsart von NetLase vorgegeben werden. Um den Player per DMX zu steuern, muss "NetLase starts in Player Mode" angewählt werden. "Apply" um die Einstellung zu übernehmen! Danach muss die Karte erst neu gestartet werden, um die Betriebsart zu übernehmen.
-
Seite 17: Fehlersuche
6.2 Austausch der Scanner Schrauben Sie die UK M6 Schraube heraus und ziehen den Signalstecker ab. Lösen Sie die M4 x 10 Schrauben für die Scannereinfassung, so dass der Scannmotor heraus genommen werden kann. Setzen Sie den neuen Scanner ein. Stecken Sie den Signalstecker auf, und fixieren diesen mit den UK M6 Schrauben. -
Seite 18: Ilda Ansteuerung
8. ILDA Ansteuerung Signal Spannung PIN Signal Spannung Scanner X+ -5V..+5V +5V..-5V Scanner Y+ -5V..+5V +5V..-5V Intensity/Blanking+ 0V..+2.5V Intensity/Blanking- 0..-2.5V Interlock A Interlock B Red+ 0..2.5V Red- 0..-2.5V Green+ 0..2.5V Green- 0..2.5V Blue+ 0..2.5V Blue- 0..-2.5V 08-12 23-24 Not used Not used Shutter +5V, max. -
Seite 19: Technische Daten
9. Technische Daten Laserquellen: luftgekühlter DPSS Laser (grün) Diodenlaser (blau, rot bei RGB Modellen) Leistung (in mW, am Laser): min. - max. Grün Blau Strahl (ca.) PL-600G 300-600 >300mW 532nm 3mm/1,0mrad PL-1200 G 800 - 1200 >800mW 532nm 3mm/1,0mrad PL-2000 G 1200 - 2000 >1200mW 532nm 3mm/1,0mrad... -
Seite 20: Abschließende Erklärung
Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler. Für Service wenden Sie sich bitte an Ihren Händler oder an Laserworld. Verwenden Sie auschliesslich Laserworld Ersatzteile. Änderungen vorbehalten. Aufgrund der Datenmenge kann keine Gewähr für die Richtigkeit der Angaben gemacht werden.
