Bedienungsanleitung: Laserworld Scanner Set LW-50k
Installation
Das Scannerpaar wird in
der Fabrik eingestellt,
Treiber und Scanner sind
mit X und Y markiert, bitte
nicht vertauschen.

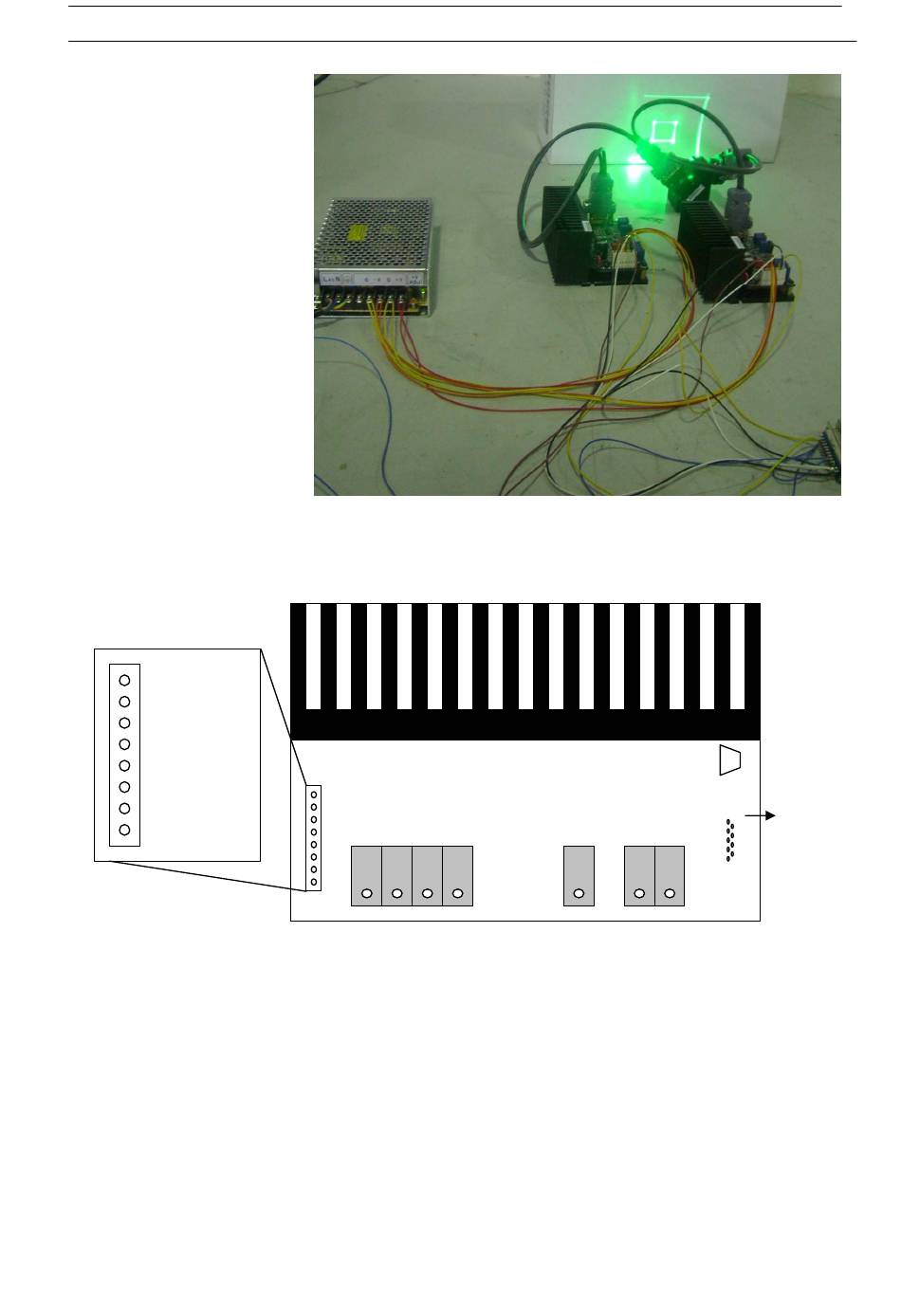

Das rechte Bild zeigt eine
Standardinstallation
(Laserstrahl von links)
Stecker:
Treiber:
Das Feedback Signal ist für
eine optionale
Strahlüberwachung. Falls
Sie keine solche
verwenden, das Signal nicht anschliessen.
Schließen Sie die Signale, die mit (PSU) markiert sind, an die entsprechenden Anschlüsse auf
der Spannungsversorgung an (Siehe unten).
+24V (PSU)
Ground (PSU)
-24V (PSU)
Ground (PSU)
Feedback
Ground (ILDA)
Input- (ILDA)
Input + (ILDA)
Verbindungen zum ILDA Ausgang: Schließen Sie die markierten Signale (ILDA) an die
folgenden Pins eines 25 Pin Sub D Stecker an:
Input+ des x-Treibers zum Pin1, Y Treiber zu Pin2
Input+ des x-Treibers zum Pin14, Y Treiber zu Pin15
Ground/Masse (beide Treiber) zu Pin 25
Stromversorgung:
Schließen Sie die Ausgänge an die entsprechenden Signale auf beiden Treiberplatten an.
Schließen Sie L, N und den Ground/Masse an Ihre Stromversorgung an.
Seite 3 von 5
to galvo
Date: 01/2008
