TM-RG3600-GER / Betriebs- und Wartungshandbuch
Wenn ein Rohr benötigt wird, das kürzer als die in
Tabelle 1 aufgeführte Mindestlänge ist, verkürzen Sie
das vorletzte Rohrstück entsprechend, sodass das
letzte Rohrstück die vorgegebene Mindestlänge
(oder länger) aufweist .
BEISPIEL: Es ist ein 6,2 Meter langes Edelstahlrohr
mit einem Durchmesser von 273 mm erforderlich, um
einen Abschnitt fertigzustellen, jedoch steht lediglich
ein 6,1 Meter langes Stück zur Verfügung . Statt ein
6,1 Meter langes Edelstahlrohr und ein 102 mm
langes Edelstahlrohr zu rollnuten, befolgen Sie
folgende Schritte:
1.
Beziehen Sie sich auf Tabelle 1, wonach bei
einem Edelstahlrohr mit 273 mm Durchmesser
die Mindestlänge, die rollgenutet werden kann,
255 mm beträgt .
2.
Rollnuten Sie ein 5,9 m langes Rohrstück und
ein 255 mm langes Rohrstück . Beziehen Sie sich
dazu auf den Abschnitt „Lange Rohrlängen" .
TABELLE 1 - ROHRLÄNGEN, DIE ZUM NUTEN
OHNE DIE VERWENDUNG EINES ROHRSTÄNDERS
GEEIGNET SIND
Tatsächlicher
Außendurchmesser
des Rohrs
60,3 mm
76,1 mm
88,9 mm
114,3 mm
139,7 mm
168,3 mm
219,1 mm
273,0 mm
323,9 mm
REV_B
Länge (Millimeter)
Min.
Max.
203
914
203
914
203
914
205
915
205
815
255
715
255
610
255
510
305
460
LANGE ROHRLÄNGEN
VORSICHT
• Vergewissern Sie sich bei langen Rohrlängen,
dass der Rohrständer richtig positioniert ist.
• Dieses Werkzeug darf NUR zum Rollnuten von
Rohren verwendet werden, die im Abschnitt
„Werkzeugdaten und Rollenauswahl" dieses
Handbuchs aufgeführt sind.
• Beziehen Sie sich für Einzelheiten immer auf
die Tabelle „Nutspezifikationen".
Die Nichtbeachtung dieser Anweisungen könnte
zur Fehlfunktion des Produkts führen, in deren
Folge es zu Sachschäden kommen kann.
Zum Rollnuten von Rohren, die die in Tabelle 1
angegebene maximale Länge überschreiten,
muss ein Rohrständer mit Rollen verwendet werden .
Der Rohrständer mit Rollen muss das Gewicht des
Rohrs tragen können, während sich das Rohr trotzdem
frei drehen kann .
1.
Vergewissern Sie sich, dass das Werkzeug
eben steht . Beziehen Sie sich für
Nivellierungsanforderungen auf den
Abschnitt „Werkzeugeinrichtung" .
3 m + 0,3 m - 0

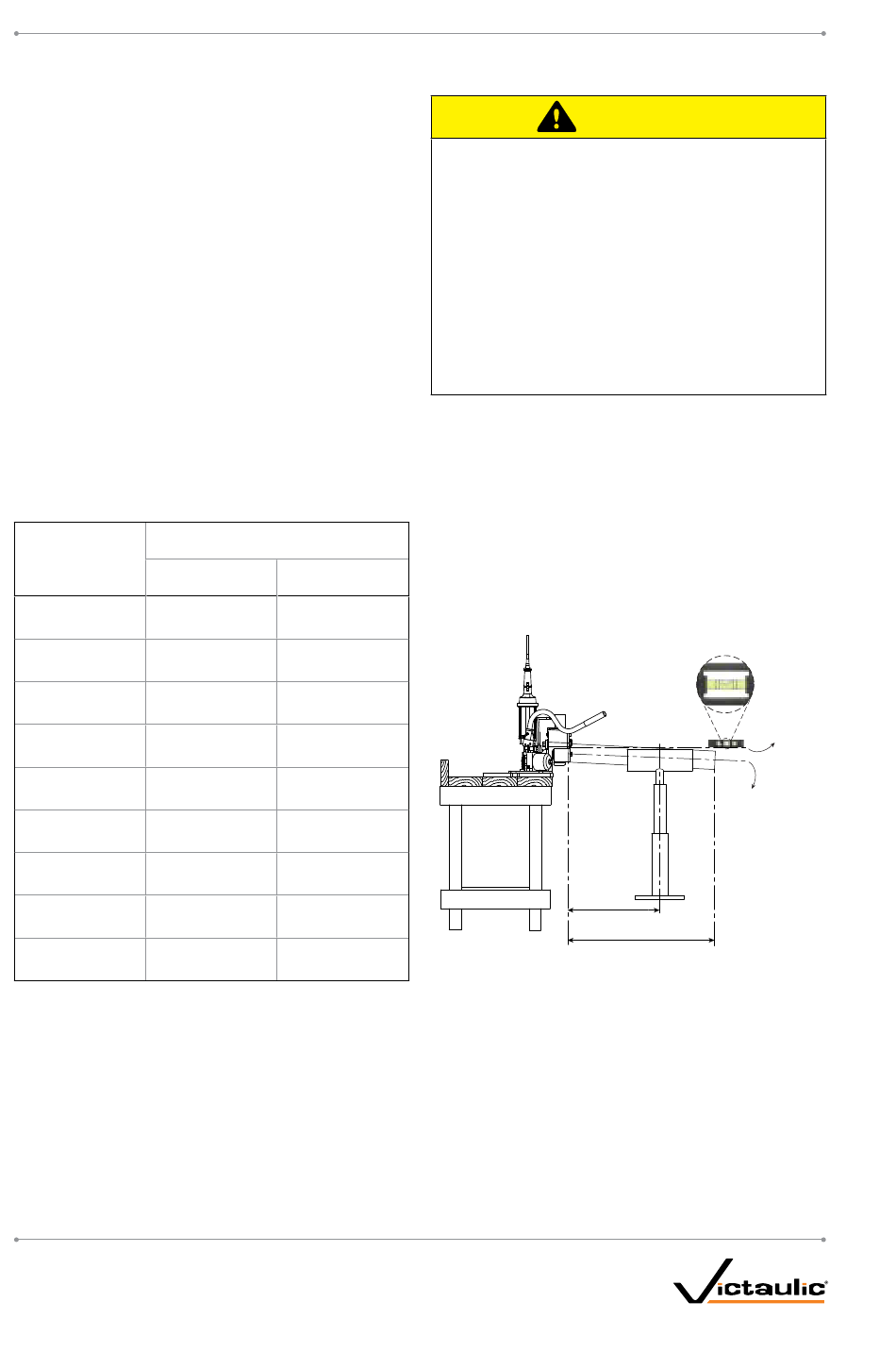

ABBILDUNG 1: STÜTZEN DES ROHRS
2.
Platzieren Sie den Rohrständer in einem Abstand
zum Werkzeug, der etwas über der halben
Rohrlänge liegt . Beziehen Sie sich auf die
obige Zeichnung .
MMMittellinie
des Geräts
(eben)
Mittellinie
des Rohrs
1/2 bis 1°
6 m Rohrlänge
TM-RG3600-GER_15
