TM-RG3600-GER / Betriebs- und Wartungshandbuch
MONTAGE DER
WERKZEUGKOPF-BAUGRUPPE
ACHTUNG
• Wenden Sie beim Umgang mit der
Werkzeugkopf-Baugruppe immer sichere
Hebetechniken an.
Die Nichtbeachtung dieser Anleitung
kann zu Körperverletzungen führen.
1.
Entnehmen Sie alle Komponenten aus der
Verpackung und vergewissern Sie sich, dass die
Lieferung alle nötigen Teile umfasst . Beziehen
Sie sich dazu auf den Abschnitt „Erhalt des
Werkzeugs" .
2.
Das Werkzeug muss auf einem geraden Tisch
oder einem stabilen Untergrund platziert werden .
Nachdem ein passender Standort gewählt wurde,
muss das Werkzeug von vorne nach hinten
nivelliert und sicher mit der Grundplatte verankert
werden . Verwenden Sie dazu Schrauben oder
Klemmen .

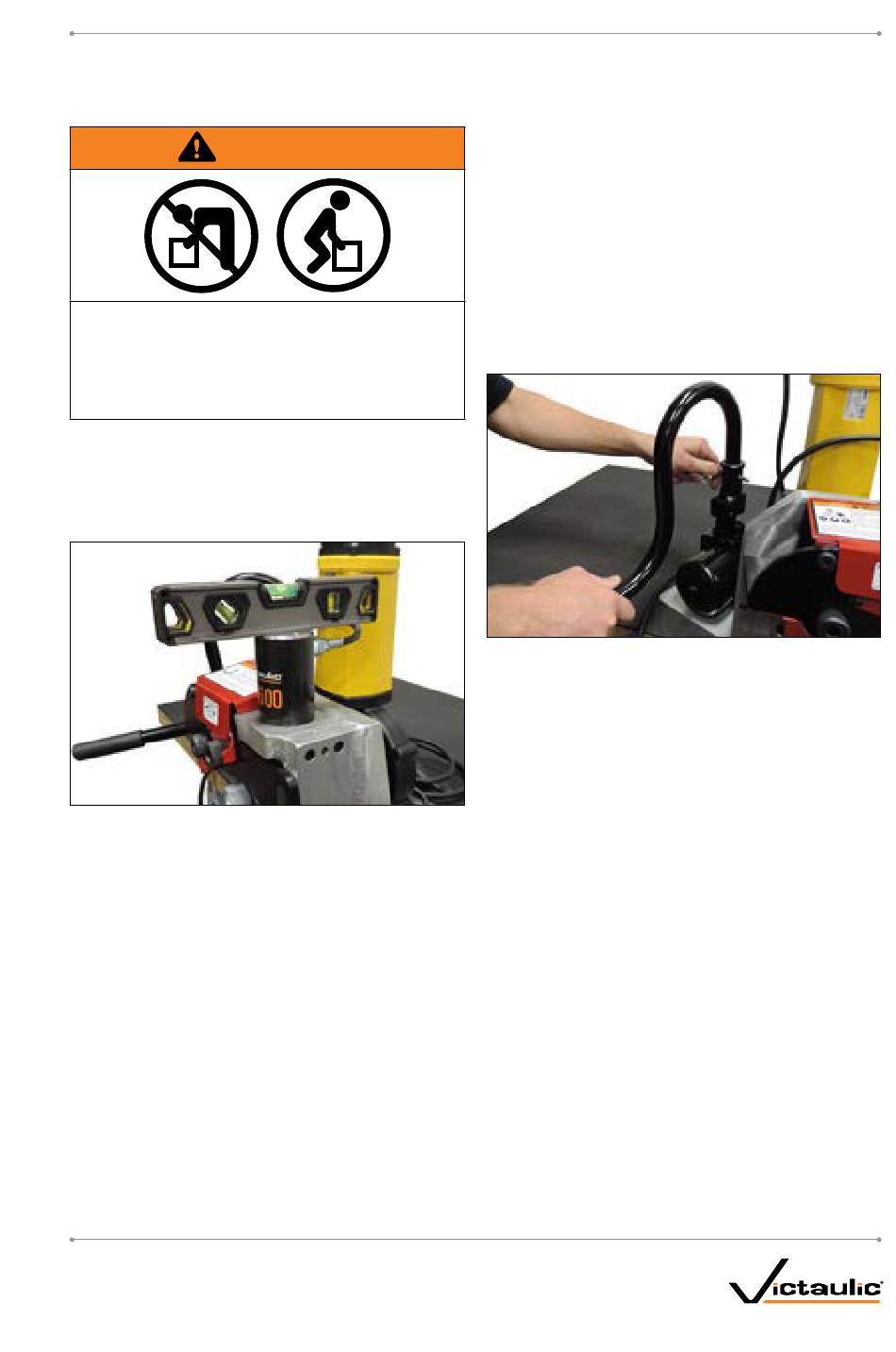

ANMERKUNG: Ein nicht nivelliertes Werkzeug
kann sich stark negativ auf den Nutvorgang
auswirken . Platzieren Sie die Wasserwaage
zur Überprüfung der Nivellierung, wie oben
dargestellt, oben auf dem Hydraulikzylinder .
TM-RG3600-GER_10
3.
Wählen Sie einen Standort für das Werkzeug und
den Rohrständer . Beachten Sie dabei folgende
Faktoren:
a. Die erforderliche Stromversorgung (beziehen
Sie sich auf den Abschnitt „Anforderungen
an die Stromversorgung")
b. Anforderungen an die Umgebungstemperatur -
von -21º C bis 26º C
c. Ein ebener Untergrund für das Werkzeug und
den Rohrständer
d. Ausreichend Platz zur Handhabung aller
Rohrlängen
e. Ausreichend Platz um das Werkzeug herum
für Einstellungen und Wartung .
4.
Führen Sie den Hebel der Handpumpe in
den Hebelarm der Hydraulik-Handpumpe ein .
Positionieren Sie den Handpumpen-Hebel so,
dass der Griff nach außen zeigt . Arretieren Sie
den Hebel mittels des mitgelieferten Haltestifts
in dieser Position .
REV_B
