Inhaltszusammenfassung für Nibe F2120

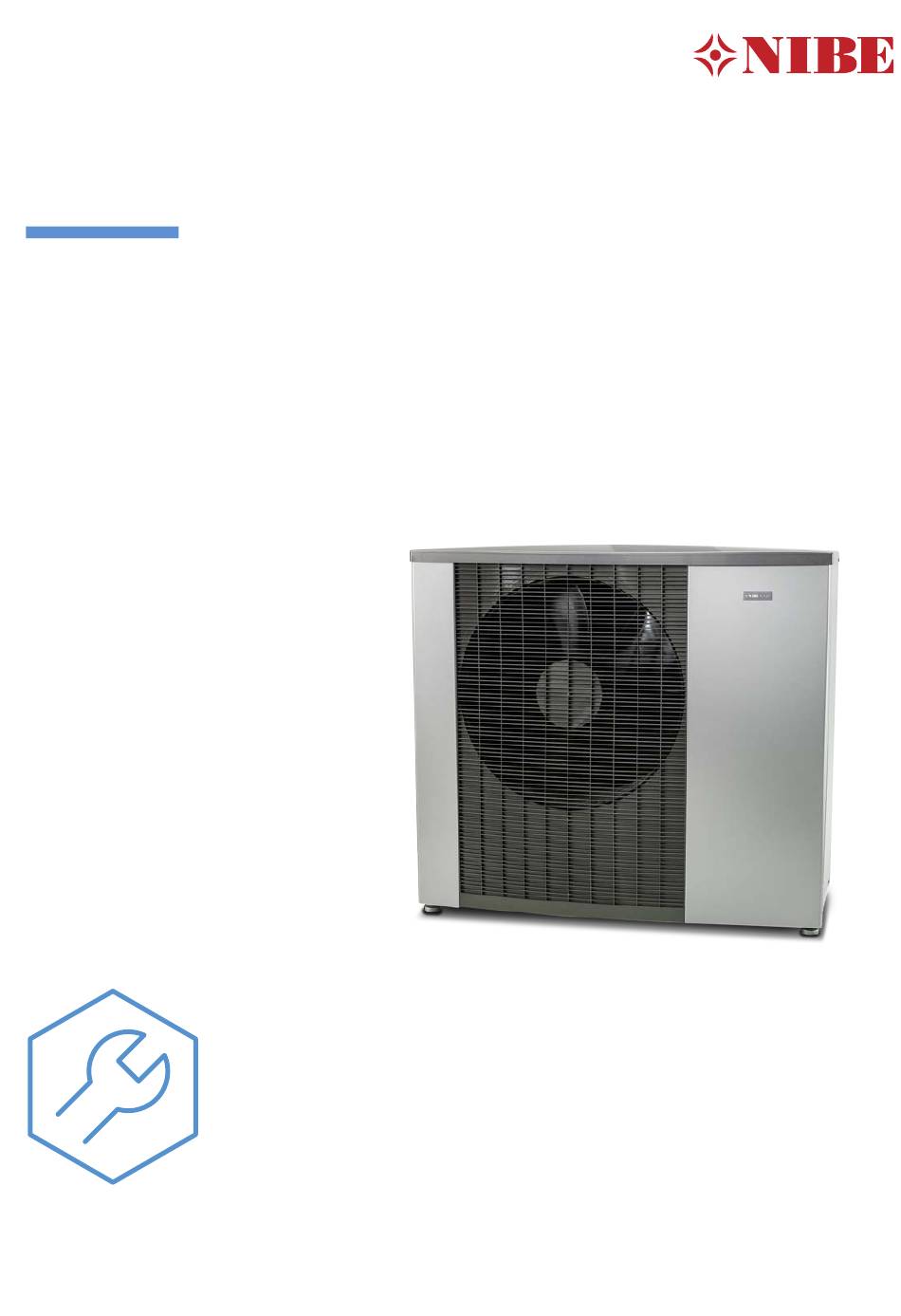

- Seite 1 Installateurhandbuch Luft/Wasser-Wärmepumpe NIBE F2120 IHB DE 2214-1 631976...
-
Seite 3: Inhaltsverzeichnis
Schaltkasten Kontaktinformationen Fühlerpositionierung 4 Rohranschlüsse Allgemeines Symbolschlüssel Rohranschluss Wärmeträger 5 Elektrische Anschlüsse Allgemeines Erreichbarkeit, elektrischer Anschluss Anschlüsse 6 Inbetriebnahme und Einstellung Vorbereitungen Bivalenzstemperatur Befüllung und Entlüftung Inbetriebnahme und Kontrolle Nachjustierung und Entlüftung Einstellung, Ladefluss 7 Steuerung Allgemeines NIBE F2120 Inhaltsverzeichnis... -
Seite 4: Wichtige Informationen
Bei der elektrischen Installation und beim Verlegen der Leitungen sind die geltenden Gefährliche elektrische Spannung. nationalen Vorschriften zu berücksichtigen. F2120 muss über einen allpoligen Schalter installiert werden. Der Kabelquerschnitt muss der verwendeten Absicherung ent- sprechend dimensioniert sein. Ein beschädigtes Stromversorgungskabel... -
Seite 5: Seriennummer
Die Seriennummer finden Sie oben links an der Rückseite und unten an der Seite. Da ta Se rie .n r. Art.nr. 711453 ACHTUNG! Die Seriennummer des Produkts (14-stellig) benö- tigen Sie im Service- und Supportfall. NIBE F2120 Kapitel 1 | Wichtige Informationen... -
Seite 6: Installationskontrolle
Absperr- und Entleerungsventil Bereitungsfluss eingestellt Strom (siehe Abschnitt „Elektrische Anschlüsse“) Sicherungen Gebäude Sicherheitsschalter FI-Schutzschalter Heizkabel Typ/Leistung Sicherungsgröße, Heizkabel (F3) Kommunikationskabel angeschlossen F2120 adressiert (nur bei Kaskadenschaltung) Anschlüsse Netzspannung Phasenspannung Sonstiges Kondenswasserrohr Isolierung Kondenswasserrohr, Stärke (wenn KVR 10 nicht verwendet wird) HINWEIS! Um Schäden an der Elektronik der Wärmepumpe zu vermeiden, müssen Sie vor dem Start der Maschine Anschlüsse,... -
Seite 7: Kompatible Inneneinheiten (Vvm) Und Regelgeräte (Smo)
Mit integriertem EMK 310 Art.nr. 069 084 VVM 500 Edelstahl, 3x400 V Art.nr. 069 400 Steuermodul SMO S40 Regelgerät Art.-Nr. 067 654 SMO 20 Regelgerät Art.-Nr. 067 224 SMO 40 Regelgerät Art.-Nr. 067 225 NIBE F2120 Kapitel 1 | Wichtige Informationen... -
Seite 8: Lieferung Und Transport
F2120 muss aufrecht stehend transportiert und gelagert Nutzung eines Kranwagens, der die Einheit an den Aufstel- werden. lungsort heben kann. Wird F2120 mit einem Kran angehoben, muss die Verpackung unversehrt sein. HINWEIS! Kann kein Kranwagen eingesetzt werden, lässt sich F2120 Sicherstellen, dass die Wärmepumpe beim Trans-... -
Seite 9: Aufstellung
Höhe der durchschnittlichen lokalen Schneehöhe be- finden. Das Fundament muss mindestens 70 mm hoch sein. • F2120 sollte nicht an hellhörigen Wänden, z. B. zu Schlaf- zimmern, aufgestellt werden. • Achten Sie ebenfalls darauf, dass durch die Positionierung der Wärmepumpe keine Beeinträchtigungen für Ihre Nachbarn entstehen. - Seite 10 INSTALLATIONSFLÄCHE Der Abstand zwischen F2120 und der Hauswand muss mindestens 350 mm betragen, darf aber in Lagen, die Wind ausgesetzt sind, 500 mm nicht überschreiten. Der Freiraum über F2120 muss mindestens 1 000 mm betragen. Der Freiraum auf der Vorderseite muss für etwaige zukünftige Wartungsarbeiten mindestens 1 000 mm betragen.
-
Seite 11: Verdichtererwärmer
Verdichtererwärmer ABLEITUNG DES KONDENSWASSERS F2120 besitzt zwei Verdichtererwärmer, die die Verdichter- Kiesverfüllung temperatur vor dem Start und bei kaltem Verdichter erhöhen. Der Verdichtererwärmer (EB10) muss mindestens ca. 3 h in F2120 Betrieb gewesen sein, bevor ein Verdichterbetrieb erfolgen darf. Dazu wird die Steuerspannung angeschlossen. F2120 erlaubt einen Verdichterstart, nachdem der Verdichter er- wärmt wurde. -
Seite 12: Beiliegende Komponenten
Schlauch unterbindet. ACHTUNG! Wird keine der empfohlenen Alternativen genutzt, muss anderweitig für eine ausreichende Kondens- wasserableitung gesorgt werden. Beiliegende Komponenten F2120-16, F2120-20 2 Flexrohre (DN25, G1 1/4") mit 4 Dichtungen. Filterkugelventil (G1 1/4"). Kapitel 2 | Lieferung und Transport NIBE F2120... -
Seite 13: Demontage Der Seitenabdeckung Und Der Oberen Abdeckung
Demontage der Seitenabdeckung und der oberen Abdeckung Lösen Sie die Schrauben, und heben Sie die obere Abdeckung ab. NIBE F2120 Kapitel 2 | Lieferung und Transport... -
Seite 14: Aufbau Der Wärmepumpe
Aufbau der Wärmepumpe Allgemeines F2120 (3x400V) BT84 BT12 BP11 QN34 BT81 L E K QA40 GQ10 BT14 EB10 XL20 BT17 XL21 BT15 Kapitel 3 | Aufbau der Wärmepumpe NIBE F2120... - Seite 15 BT28 D a ta S e ri e .n r. BT16 XL40 71145 3 Art.nr. NIBE F2120 Kapitel 3 | Aufbau der Wärmepumpe...
-
Seite 16: Elektrische Komponenten
Rohranschlüsse Anschluss Heizkreisvorlauf (Austritt aus F2120) Anschluss Heizkreisrücklauf (Eintritt in F2120) XL20 Wartungsanschluss, Hochdruck XL21 Wartungsanschluss, Niederdruck XL40 Anschluss, Abfluss Kondensatauffangwanne HLS-Komponenten Kondensatauffangwanne Fühler usw. Hochdruckpressostat Niederdruckpressostat Niederdruckfühler Hochdruckgeber BP11 Druckgeber, Einspritzung Rücklauffühler BT12 Vorlauftemperaturfühler, Kondensator BT14 Heißgasfühler BT15 Flüssigkeitsleitungsfühler BT16 Verdampferfühler... -
Seite 17: Schaltkasten
Sicherung für externes Heizkabel, KVR, 250mA Sicherung, Ventilator, 4A Sicherungsautomat (wird bei Montage des Zubehörs KVR 11 durch einen Personenschutzautomat [FB1] er- setzt). EMV-Filter für Inverter DIP-Schalter, Adressierung der Wärmepumpe bei Multibe- trieb DIP-Schalter, verschiedenes Zubehör Reset-Taste NIBE F2120 Kapitel 3 | Aufbau der Wärmepumpe... -
Seite 18: Fühlerpositionierung
Fühler, Einspritzung, EVI-Verdichter BT84 Fühler, Sauggas, Verdampfer Fühler BT28 BT28 2 3 4 1 2 3 4 BT12 BT12 BT16 BT16 BT14 BT14 BT15 BT15 BT17 BT17 BT81 BT81 BT84 BT84 BP11 BP11 BP11 Kapitel 3 | Aufbau der Wärmepumpe NIBE F2120... -
Seite 19: Rohranschlüsse
Enteisung ausführen zu können. Für einen optimalen Betrieb von F2120 wird ein verfügbares Wassermindestvolumen von • Sicherheitsventile 10 l x Größenzahl empfohlen. Beispiel: F2120-12: 10 l x 12 = • Entleerungsventil 120 l. Dies gilt individuell für Heiz- bzw. Kühlsysteme. -
Seite 20: Rohrisolierung
711453 gefriert. Die Funktion schützt ebenfalls vor einer überhöhten Temperatur im Ladekreis. DRUCKABFALL, KONDENSATOR F2120 Tryckfall F2120 Tryckfall Druckverlust [kPa] (kPa) 0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5 0,55 0,6 0,65 0,7 0,75 0,8 0,85 0,9 Volumenstrom Flöde [l/s]... -
Seite 21: Elektrische Anschlüsse
Leitungen sind die geltenden nationalen Vorschriften zu von NIBE, dem Servicebeauftragten oder befugtem berücksichtigen. Personal ausgetauscht werden, um eventuelle • Vor dem Isolationstest des Gebäudes darf F2120 nicht Schäden und Risiken zu vermeiden. angeschlossen werden. • Bei Verwendung eines Sicherungsautomaten muss dieser HINWEIS! mindestens die Auslösecharakteristik „C“... -
Seite 22: Anschlüsse
Bei der Installation wird die Verschraubung an der Wärme- pumpenrückseite montiert. Der Teil der Verschraubung zum Spannen des Kabels muss mit einem Anzugsmoment über 3,5 Nm befestigt werden. Stromversorgung Da ta Se rie .nr . Verschraubung Art.nr. 711453 Kapitel 5 | Elektrische Anschlüsse NIBE F2120... -
Seite 23: Tarifsteuerung
Bei Anschluss einer externen Steuerspannung werden die anschluss mit externer Versorgungsspannung hat. Brücken an Anschlussklemme X5 (siehe Abbildung) entfernt. Es sind zwei Etiketten an F2120 anzubringen. Die Etiketten werden zusammen mit den Handbüchern geliefert. Das kleine Etikett wird an der Außenseite der Seitenabde- ckung angebracht. -
Seite 24: Softwareversion
Lösen Sie die Kontakte in F2120 Beim Anschluss einer Kommunikation mit der Innenein- heit / dem Regelgerät müssen Sie die Kontakte in F2120 lö- sen. PULL Nach oben ziehen PRESS PRESS PRESS PRESS Nach unten drücken L E K L E K... -
Seite 25: Verbindung Mit Der Inneneinheit / Dem Regelgerät
Verbindung mit der Inneneinheit / dem SMO 20 Regelgerät F2120 F2120 F2120 kommuniziert mit NIBE-Inneneinheiten/-Regelgeräten über ein abgeschirmtes dreiadriges Kabel (max. Querschnitt 0,75 mm²) an Anschlussklemme X22:1–4. Hinweise zum Anschluss von Inneneinheit/Regelgerät: Siehe das Installateurhandbuch der Inneneinheit / des Re- gelgerätes. -
Seite 26: Kaskadenschaltung
Kaskadenschaltung KÜHLUNG Verbinden Sie bei einer Kaskadenschaltung die Anschluss- F2120 kann eine Kühlung mit einem Kühlvorlauf bis +7 °C klemme X23 mit der Anschlussklemme X22 an der nächsten erzeugen. Wärmepumpe. ACHTUNG! SMO S40 DIP S1 Position 4 muss auf ON umgestellt werden,... -
Seite 27: Inbetriebnahme Und Einstellung
10. Füllen Sie die „Installationskontrolle“, Abschnitt „Wichti- Bivalenzstemperatur ge Informationen“, aus. 11. Nehmen Sie die Schutzfolie von der Abdeckung an F2120 Als Bivalenzstemperatur gilt die Außenlufttemperatur, bei der Ausgangsleistung der Wärmepumpe und Leistungsbedarf des Hauses identisch sind. Demzufolge ist die Wärmepumpe... -
Seite 28: Einstellung, Ladefluss
Einstellung, Ladefluss Für eine ganzjährig korrekte Funktionsweise der Wärmepum- pe muss der Ladevolumenstrom korrekt eingestellt werden. Bei Verwendung einer NIBE Inneneinheit VVM oder einer zubehörgesteuerten Ladepumpe für das Regelgerät SMO versucht die Steuerung, einen optimalen Volumenstrom für die Wärmepumpe aufrechtzuerhalten. -
Seite 29: Steuerung
Service genutzt werden. Zur Steuerung von F2120 ist eine NIBE Inneneinheit/Regel- Beim normalen Betrieb ist für den Hausbesitzer kein Zugriff gerät erforderlich, die F2120 je nach Bedarf aufruft. Alle auf die Steuerung erforderlich. Einstellungen für F2120 werden per Inneneinheit/Regelgerät F2120 kommuniziert mit NIBE Inneneinheit/Regelgerät. -
Seite 30: Regelungsbedingungen
Wenn die Temperatur am Verdampferfühler (BT16) die Starttemperatur für die Enteisungsfunktion unterschreitet, 3. Nach abgeschlossener Enteisung stellt sich das Vierwe- misst F2120 die Zeit bis zur „aktiven Enteisung“ in jeder geventil zurück zum Heizbetrieb um. Die Verdichterdreh- Betriebsminute des Verdichters, um einen Enteisungsbe- zahl wird kurzzeitig gesperrt. -
Seite 31: Steuerung - Wärmepumpe Eb101
Ventilatornabe mit warmer Luft vom Verdampfer (EP1) erwärmt. Die Funktion sollte nur über begrenzte Zeiträume genutzt werden, da F2120 möglicherweise nicht die dimensionierte Kontinuierliche Ventilatorenteisung: Sie können eine wieder- Leistung erreicht. kehrende Enteisung einstellen. In diesem Fall wird jede Strombegrenzung: Wenn Sie F2120 230V~50Hz haben, legen zehnte Enteisung eine „Ventilatorenteisung“. - Seite 32 Modus aktiv sein soll. Bei einer „Ventilatorenteisung“ werden Ventilator, Gitter Die Funktion sollte nur über begrenzte Zeiträume genutzt und Ventilatornabe mit warmer Luft vom Verdampfer (EP1) werden, da F2120 möglicherweise nicht die dimensionierte erwärmt. Leistung erreicht. Kontinuierliche Ventilatorenteisung: Sie können eine wieder- Strombegrenzung: Wenn Sie F2120 230V~50Hz haben, legen kehrende Enteisung einstellen.
-
Seite 33: Service
Service Fühlerdaten Temperatur (°C) Widerstand (kOhm) Spannung (V GS) 56,20 3,047 33,02 2,889 20,02 2,673 12,51 2,399 8,045 2,083 5,306 1,752 3,583 1,426 2,467 1,136 1,739 0,891 1,246 0,691 NIBE F2120 Kapitel 8 | Service... -
Seite 34: Komfortstörung
In den allermeisten Fällen erkennt die Inneneinheit / das Regelgerät eine Betriebsstörung (die eine Komfortstörung • Prüfen Sie, ob F2120 korrekt in der Inneneinheit (VVM) bewirken kann) und zeigt diese per Alarm sowie über Mel- oder im Regelgerät (SMO) installiert ist. - Seite 35 GROßE WASSERMENGE UNTER F2120 • Zubehör KVR 11 erforderlich. • Wenn KVR 11 montiert ist, kontrollieren Sie, ob eine unge- hinderte Wasserableitung möglich ist. NIBE F2120 Kapitel 9 | Komfortstörung...
-
Seite 36: Alarmliste
Ladefehler Konfiguration. 421 (104) Komm.fehler mit Inverter 3 wiederholte Kommunikationsfehler inner- Kommunikation mit AA2-X20 un- halb von 2 Stunden oder permanent für terbrochen. die Dauer von 1 Stunde. Fehlerhafter Anschluss zwischen Basisplatine und Inverter. Kapitel 9 | Komfortstörung NIBE F2120... - Seite 37 30 min zu gering. des Kältemittels durch den Ver- dichter. Verdichterhavarie. 503 (186) Verd.drz. zu niedrig Verdichterdrehzahl unter dem niedrigsten Die Schutzfunktion des Inverters zulässigen Wert. senkt die Drehzahl unterhalb des Arbeitsbereichs des Verdichters. NIBE F2120 Kapitel 9 | Komfortstörung...
-
Seite 38: Zubehör
Zubehör Ausführliche Informationen zum Zubehör und eine komplette Zubehörliste finden Sie hier: nibe.de. Nicht alle Zubehörkomponenten sind auf allen Märkten ver- fügbar. KONDENSWASSERROHR Kondenswasserrohr, verschiedene Längen. KVR 11-10 Art.nr. 067 823 KVR 11-30 Art.nr. 067 824 KVR 11-60 Art.nr. 067 825 Kapitel 10 | Zubehör... -
Seite 39: Technische Daten
Technische Daten Maße F2120 F2120 Ø52 1205 Ø40 1280 NIBE F2120 Kapitel 11 | Technische Daten... -
Seite 40: Schalldruckpegel
Schalldruckpegel geringe Beeinträchtigungen durch Geräusche entstehen. Die Schalldruckpegel werden durch weitere Wände, Mauern, F2120 wird oft an einer Hauswand aufgestellt. Die dadurch Höhenunterschiede im Gelände usw. modifiziert und sind entstehende Geräuschausbreitung ist zu beachten. Sorgen daher lediglich als Richtwerte zu betrachten. -
Seite 41: Technische Daten
Technische Daten LEISTUNG IM HEIZBETRIEB UND COP Maximale Ausgangsleistung bei Dauerbetrieb. Ohne Entei- BETRIEBSBEREICH HEIZUNG sung. Arbetsområde F2120-16 / F2120-20 Vorlauftemperatur F2120-16 Max och min uppvärmningskapacitet Framledningstemperatur F2120-16 (°C) (°C) Heizleistung Uppvärmningskapacitet (kW) (kW) -30 -25 -20 -15 -10 -5 20 25 30 35 40 45 Außenlufttemperatur... -
Seite 42: Leistung Im Kühlbetrieb
F2120-20 Max och min uppvärmningskapacitet F2120-20 LEISTUNG IM KÜHLBETRIEB Uppvärmningskapacitet Heizleistung (kW) (kW) F2120-16 F2120-16 Max och min kylningskapacitet Kühlleistung Kylningskapacitet (kW) (kW) 10,0 Außenlufttemperatur Utomhustemperatur Framledningstemperatur (35 °C) (°C) (°C) Vorlauftemperatur (35°C) Vorlauftemperatur (45°C) Framledningstemperatur (45 °C) Utomhustemperatur Außenlufttemperatur Vorlauftemperatur (55°C) - Seite 43 0,19 – 0,75 Min. Auslegungsvolumenstrom Enteisung (100 % Pumpendrehzahl) 0,38 0,48 Min./max. HM-Temp. Dauerbetrieb °C 26 / 65 Anschluss Heizungsmedium F2120 G1 1/4 Zoll, Außengewinde Anschluss Heizungsmedium Flexrohr G1 1/4 Zoll, Außengewinde Min. empfohlene Rohrabmessungen (System) DN (mm) 25 (28)
-
Seite 44: Energieverbrauchskennzeichnung
Raumerwärmung, warmes Klima Die angegebene Effizienz für die Einheit berücksichtigt auch den Temperaturregler. Wenn die Einheit um einen externen Zusatzheizungskessel oder Solar- wärme ergänzt wird, muss die Gesamteffizienz für die Einheit neu berechnet werden. Kapitel 11 | Technische Daten NIBE F2120... -
Seite 45: Technische Dokumentation
4 150 Schallleistungspegel, Innen-/Außenbereich 35 / 55 Nennfluss Wärmeträger Jahresenergieverbrauch 6 524 Volumenstrom Wärmequellenmedium Flüssig- keit/Wasser- oder Wasser/Wasser-Wärmepum- Kontaktinformationen NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden NIBE F2120 Kapitel 11 | Technische Daten... - Seite 46 4 150 Schallleistungspegel, Innen-/Außenbereich 35 / 55 Nennfluss Wärmeträger Jahresenergieverbrauch 6 524 Volumenstrom Wärmequellenmedium Flüssig- keit/Wasser- oder Wasser/Wasser-Wärmepum- Kontaktinformationen NIBE Energy Systems – Box 14 – Hannabadsvägen 5 – 285 21 Markaryd – Sweden Kapitel 11 | Technische Daten NIBE F2120...
-
Seite 47: Schaltplan
3 X 400 V NIBE F2120 Kapitel 11 | Technische Daten... - Seite 48 3 X 400 V Kapitel 11 | Technische Daten NIBE F2120...
- Seite 49 3 X 400 V NIBE F2120 Kapitel 11 | Technische Daten...
- Seite 50 3 X 400 V Kapitel 11 | Technische Daten NIBE F2120...
-
Seite 51: Sachregister
Energieeffizienzdaten für die Einheit, 44 Verdichtererwärmer, 11, 27 Informationsblatt, 44 Technische Dokumentation, 45 Maße, 39 Master-Steuerung, 29 F2120 führt keine Kommunikation aus, 34 F2120 startet nicht, 34 Nachjustierung und Entlüftung, 27 Fehlersuche, 34 Niedrige Raumtemperatur, 34 Brauchwasser mit niedriger Temperatur oder Brauchwas- ser nicht vorhanden., 34... - Seite 52 Transport und Lagerung, 8 Verdichtererwärmer, 11, 27 Vorbereitungen, 27 Wärmepumpeneinstellungen – Menü 7.3.2, 31–32 Wichtige Informationen, 4 Inneneinheit, 7 Installationskontrolle, 6 Kompatible Inneneinheiten (VVM) und Regelgeräte (SMO), 7 Regelgerät, 7 Seriennummer, 5 Sicherheitsinformationen, 4 Zubehör, 38 Zubehör anschließen, 26 Sachregister NIBE F2120...
-
Seite 55: Kontaktinformationen
SWITZERLAND NIBE Wärmetechnik c/o ait Schweiz AG Industriepark, CH-6246 Altishofen Tel. +41 (0)58 252 21 00 info@nibe.ch nibe.ch Weitere Informationen zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Sverige oder im Internet unter nibe.eu... - Seite 56 WS version: a1 (working edition) Publish date: 2022-04-12 09:10 Dieses Dokument ist eine Veröffentlichung von NIBE Energy Systems. Alle Produktabbildungen, Fakten und Daten basieren auf aktuellen Informationen zum Zeitpunkt der Dokumentfreigabe. NIBE Energy Systems behält sich etwaige Daten- oder Druckfehler vor.
