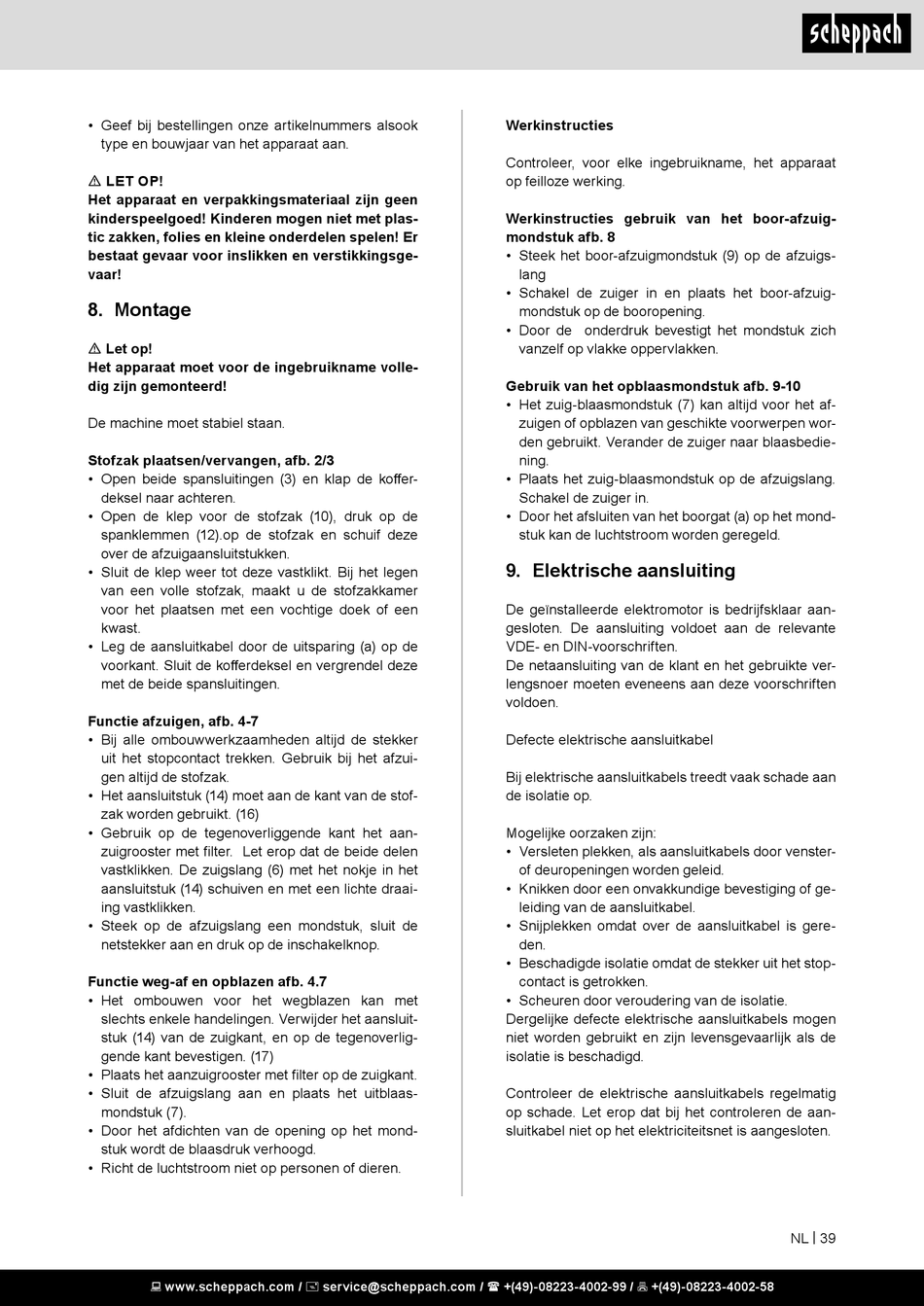

Montage; Elektrische Aansluiting - Scheppach 5906301901 Original Bedienungsanleitung

• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.
m LET OP!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!

8. Montage

m Let op!
Het apparaat moet voor de ingebruikname volle-
dig zijn gemonteerd!
De machine moet stabiel staan.
Stofzak plaatsen/vervangen, afb. 2/3
• Open beide spansluitingen (3) en klap de koffer-
deksel naar achteren.
• Open de klep voor de stofzak (10), druk op de
spanklemmen (12).op de stofzak en schuif deze
over de afzuigaansluitstukken.
• Sluit de klep weer tot deze vastklikt. Bij het legen
van een volle stofzak, maakt u de stofzakkamer
voor het plaatsen met een vochtige doek of een
kwast.
• Leg de aansluitkabel door de uitsparing (a) op de
voorkant. Sluit de kofferdeksel en vergrendel deze
met de beide spansluitingen.
Functie afzuigen, afb. 4-7
• Bij alle ombouwwerkzaamheden altijd de stekker
uit het stopcontact trekken. Gebruik bij het afzui-
gen altijd de stofzak.
• Het aansluitstuk (14) moet aan de kant van de stof-
zak worden gebruikt. (16)
• Gebruik op de tegenoverliggende kant het aan-
zuigrooster met filter. Let erop dat de beide delen
vastklikken. De zuigslang (6) met het nokje in het
aansluitstuk (14) schuiven en met een lichte draai-
ing vastklikken.
• Steek op de afzuigslang een mondstuk, sluit de
netstekker aan en druk op de inschakelknop.
Functie weg-af en opblazen afb. 4.7
• Het ombouwen voor het wegblazen kan met
slechts enkele handelingen. Verwijder het aansluit-
stuk (14) van de zuigkant, en op de tegenoverlig-
gende kant bevestigen. (17)
• Plaats het aanzuigrooster met filter op de zuigkant.
• Sluit de afzuigslang aan en plaats het uitblaas-
mondstuk (7).
• Door het afdichten van de opening op het mond-
stuk wordt de blaasdruk verhoogd.
• Richt de luchtstroom niet op personen of dieren.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Werkinstructies
Controleer, voor elke ingebruikname, het apparaat
op feilloze werking.
Werkinstructies gebruik van het boor-afzuig-
mondstuk afb. 8
• Steek het boor-afzuigmondstuk (9) op de afzuigs-
lang
• Schakel de zuiger in en plaats het boor-afzuig-
mondstuk op de booropening.
• Door de onderdruk bevestigt het mondstuk zich
vanzelf op vlakke oppervlakken.
Gebruik van het opblaasmondstuk afb. 9-10
• Het zuig-blaasmondstuk (7) kan altijd voor het af-
zuigen of opblazen van geschikte voorwerpen wor-
den gebruikt. Verander de zuiger naar blaasbedie-
ning.
• Plaats het zuig-blaasmondstuk op de afzuigslang.
Schakel de zuiger in.
• Door het afsluiten van het boorgat (a) op het mond-
stuk kan de luchtstroom worden geregeld.

9. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar aan-
gesloten. De aansluiting voldoet aan de relevante
VDE- en DIN-voorschriften.
De netaansluiting van de klant en het gebruikte ver-
lengsnoer moeten eveneens aan deze voorschriften
voldoen.
Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan
de isolatie op.
Mogelijke oorzaken zijn:
• Versleten plekken, als aansluitkabels door venster-
of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of ge-
leiding van de aansluitkabel.
• Snijplekken omdat over de aansluitkabel is gere-
den.
• Beschadigde isolatie omdat de stekker uit het stop-
contact is getrokken.
• Scheuren door veroudering van de isolatie.
Dergelijke defecte elektrische aansluitkabels mogen
niet worden gebruikt en zijn levensgevaarlijk als de
isolatie is beschadigd.
Controleer de elektrische aansluitkabels regelmatig
op schade. Let erop dat bij het controleren de aan-
sluitkabel niet op het elektriciteitsnet is aangesloten.
