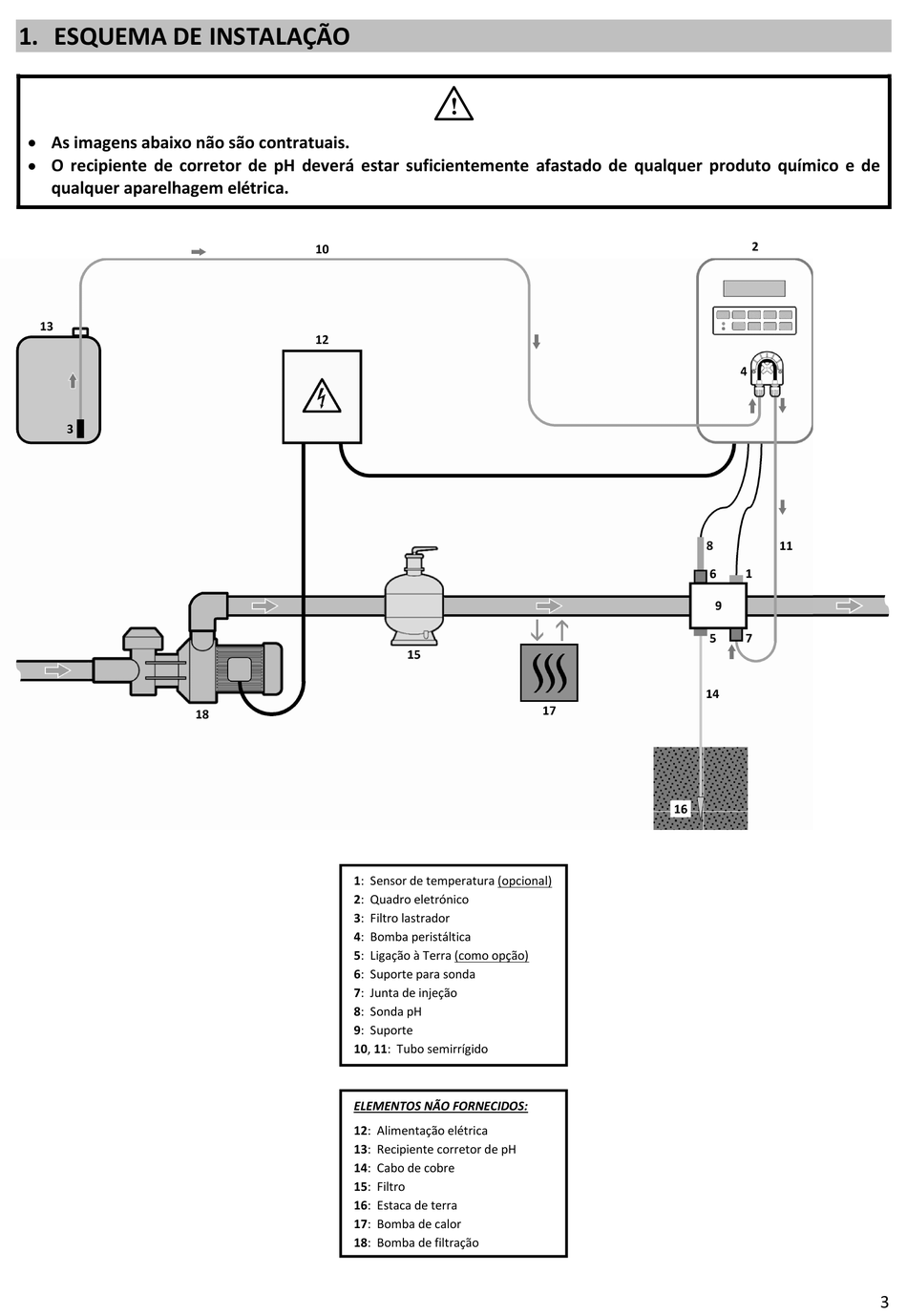

1. ESQUEMA DE INSTALAÇÃO
As imagens abaixo não são contratuais.
O recipiente de corretor de pH deverá estar suficientemente afastado de qualquer produto químico e de
qualquer aparelhagem elétrica.
13
3
10
12
H
18
1: Sensor de temperatura (opcional)
2: Quadro eletrónico
3: Filtro lastrador
4: Bomba peristáltica
5: Ligação à Terra (como opção)
6: Suporte para sonda
7: Junta de injeção
8: Sonda pH
9: Suporte
10, 11: Tubo semirrígido
ELEMENTOS NÃO FORNECIDOS:
12: Alimentação elétrica
13: Recipiente corretor de pH
14: Cabo de cobre
15: Filtro
16: Estaca de terra
17: Bomba de calor
18: Bomba de filtração
I
15
17
2
4
8
11
1
6
4
9
5 7
14
16
3
